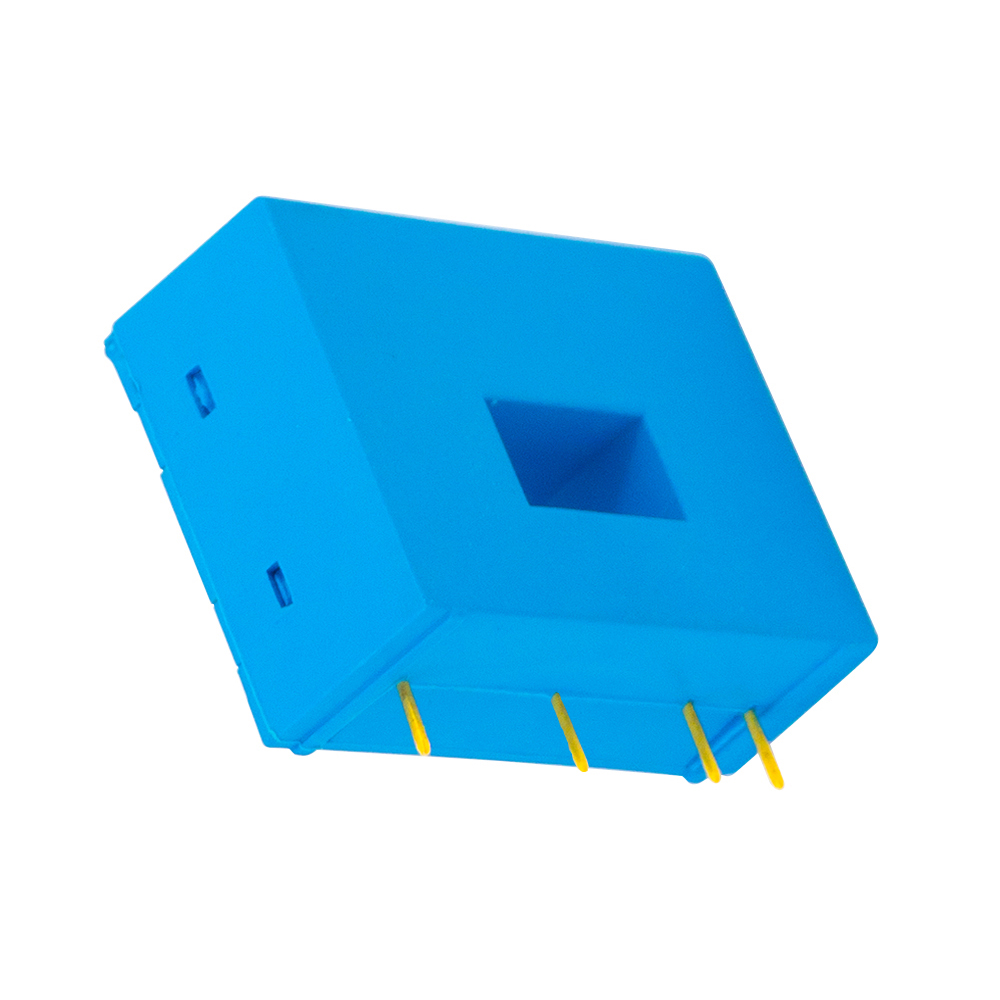

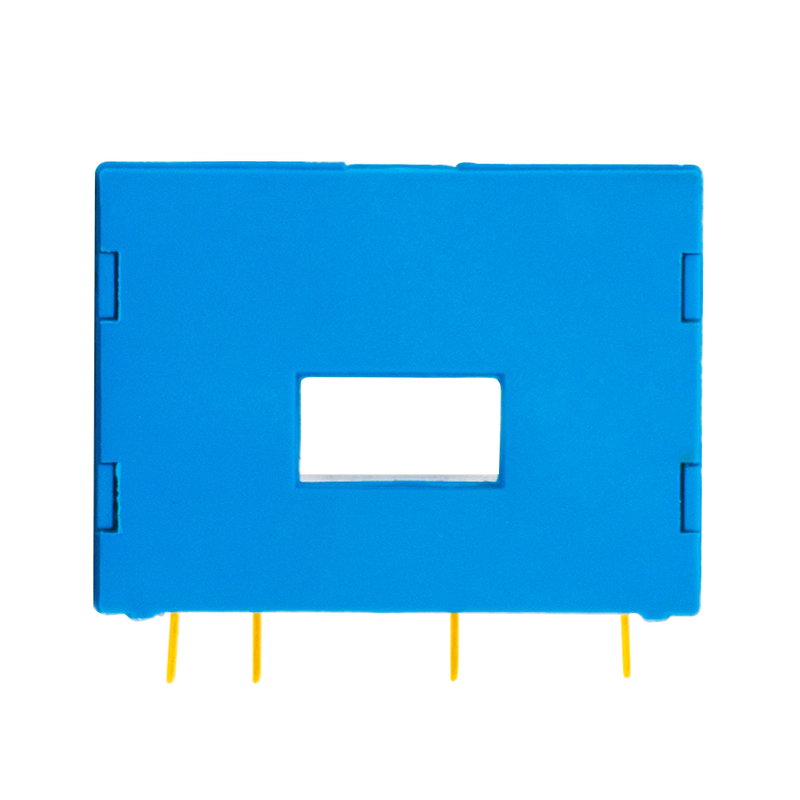

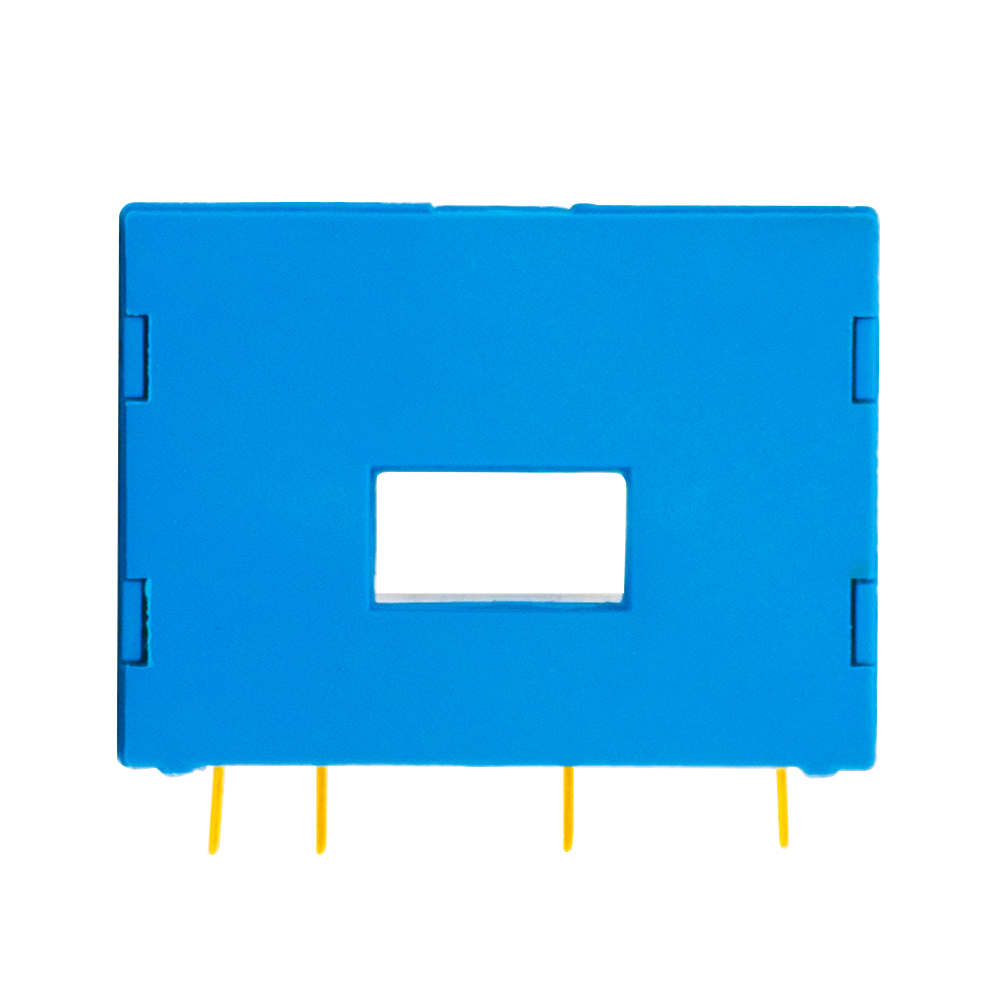

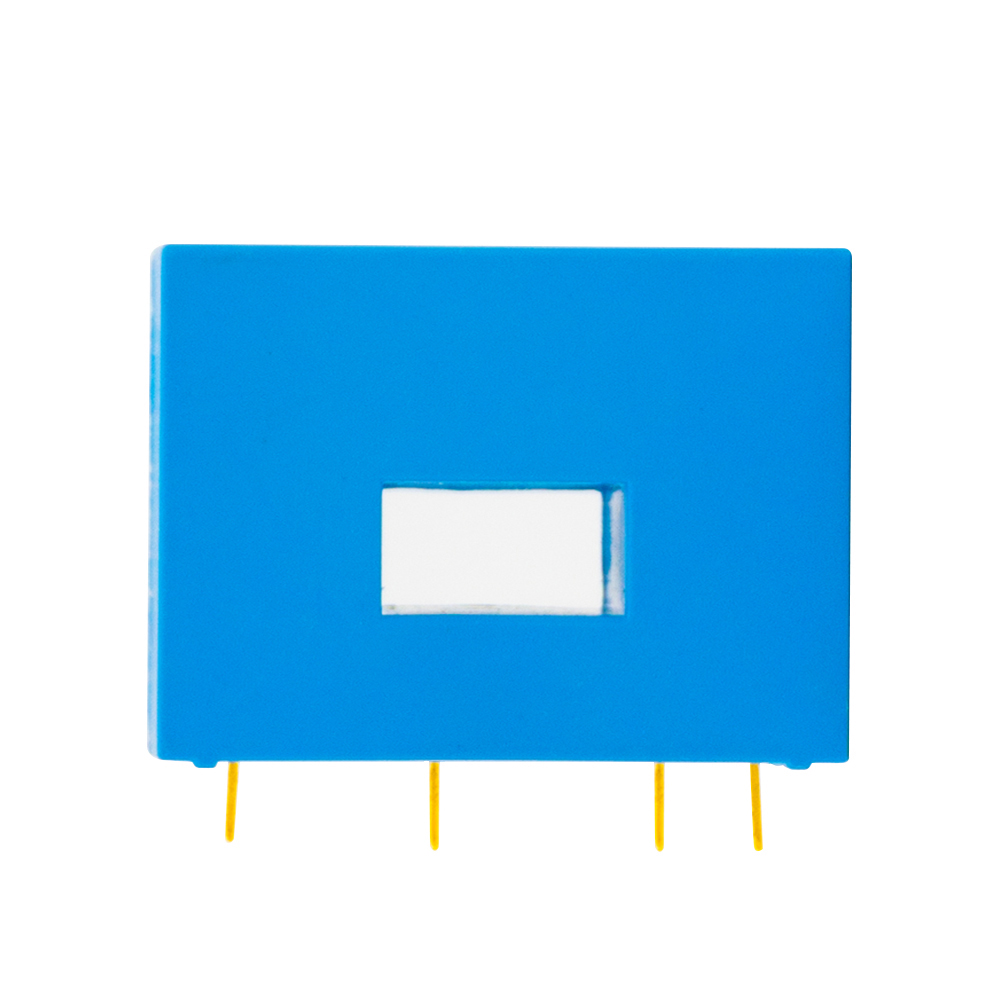

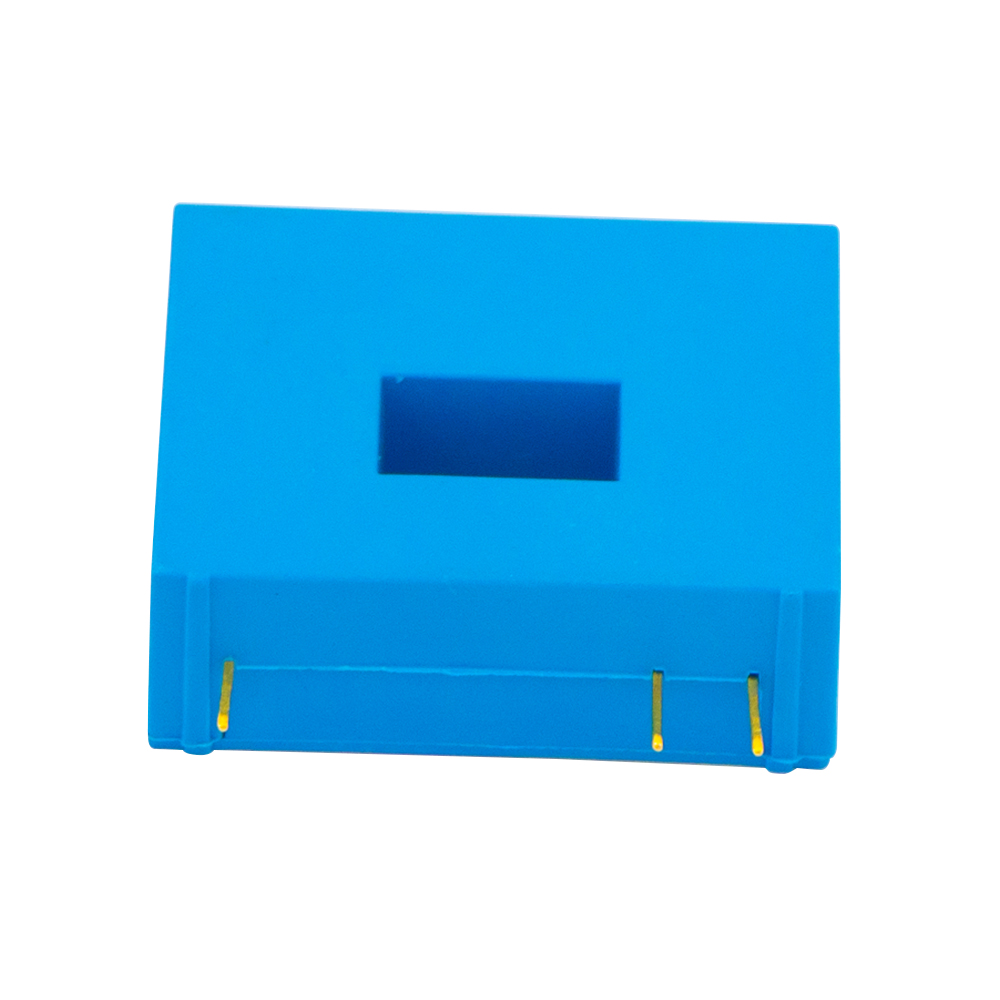

TR0203-LBH
TR
50000
T/T, Western Union, PayPal
Shanghai, China
Un sensor de efecto Hall es un dispositivo ampliamente utilizado en la electrónica moderna y la automatización industrial. Funciona en función del efecto del salón, descubierto por Edwin Hall en 1879, que establece que cuando se aplica un campo magnético perpendicular al flujo de corriente eléctrica en un conductor, un voltaje medible, llamado el voltaje del salón, se genera en ángulo recto tanto a la corriente como al campo magnético. Al aprovechar este fenómeno, un sensor de efecto Hall convierte las variaciones de campo magnético en señales eléctricas, permitiendo la medición sin contacto de posición, velocidad, proximidad y corriente.
La operación fundamental de un sensor de efecto Hall comienza con una delgada tira de material conductor o semiconductivo a través del cual fluye una corriente estable. Cuando este material está expuesto a un campo magnético perpendicular:
Deflexión del portador de carga : los electrones o agujeros que se mueven en el conductor se desvían de lado debido a la fuerza de Lorentz.
Generación de voltaje : esta deflexión crea una diferencia de potencial, o voltaje del salón, en todo el material.
Salida de la señal : el voltaje del salón es directamente proporcional a la resistencia del campo magnético y la corriente que fluye a través del sensor.
Circuito de acondicionamiento : el pequeño voltaje está amplificado y condicionado por electrónica integrada para producir una señal de salida legible (digital o analógico).
Esta medición no basada en el contexto es lo que hace que el sensor de efecto Hall sea altamente confiable en entornos donde el desgaste mecánico, el polvo o el aceite haría que los sensores tradicionales sean menos efectivos.
Medición sin contacto : proporciona una operación sin desgaste, aumentando la longevidad.
Alta confiabilidad : resistente a la vibración, la suciedad y los contaminantes ambientales.
Versatilidad : puede medir la proximidad, el desplazamiento, la corriente y la velocidad de rotación.
Tiempo de respuesta rápida : ideal para sistemas dinámicos como el control del motor.
Tamaño compacto : fácilmente integrado en sistemas electrónicos, desde teléfonos inteligentes hasta vehículos.
Sensores de efecto de pasillo analógico : produce una salida de voltaje continuo proporcional a la intensidad del campo magnético. Comúnmente utilizado en aplicaciones de medición precisas.
Sensores de efecto de salón digital : la salida se enciende o apagan dependiendo del umbral magnético, ampliamente utilizado para la detección de proximidad.
Sensores de efecto lineal del salón : proporcionan lecturas precisas de posición o desplazamiento.
Sensores de la sala de detección actual : utilizados en sistemas de energía y unidades de motor para detectar corrientes de CA y CC de manera segura.
La versatilidad de un sensor de efecto Hall le permite aplicar en múltiples campos:
Se utiliza para la detección de la posición del cigüeñal y el árbol de levas para controlar el tiempo de encendido.
Integrado en sistemas de frenado antibloqueo (ABS) para la medición de la velocidad de la rueda.
Empleado en sensores de posición del acelerador y sistemas de dirección asistida eléctrica.
Detecta los cambios de marcha y las posiciones de pedal para mejorar la seguridad y la eficiencia de la conducción.
Proporciona la posición sin contacto y la medición de velocidad para motores, bombas y transportadores.
Utilizado en robótica para la medición del ángulo articular y el control de retroalimentación.
Ayuda a detectar estados abiertos/cerrados de válvulas, puertas o piezas mecánicas.
Los teléfonos inteligentes y las computadoras portátiles utilizan sensores de efecto Hall para la detección de proximidad, como el despertar/dormir de la pantalla automática al abrir o cerrar una caja.
Aplicado en los controladores de juegos para la detección de posición del joystick, ofreciendo durabilidad en comparación con los sensores resistivos.
Integrado en inversores solares y turbinas eólicas para la medición actual.
La detección de corriente basada en el salón garantiza el aislamiento y la seguridad en los circuitos de alto voltaje.
Mejora la eficiencia energética al permitir una retroalimentación precisa en los sistemas de conversión de energía.
Utilizado en equipos de resonancia magnética (MRI) para posicionamiento preciso.
Proporciona medición segura y sin contacto en dispositivos que deben evitar la interferencia eléctrica.
Desempeña un papel en los sistemas de navegación para medir la velocidad y la posición angular.
Integrado en UAV y aviones para monitorear la velocidad del motor y el movimiento del actuador.
Sin desgaste mecánico : la operación sin contacto elimina la degradación física.
Durabilidad : soporta entornos duros de polvo, aceite o vibración.
Integración compacta : fácilmente integrado en circuitos sin complejidad mecánica.
Flexibilidad : aplicable para la detección lineal y rotacional, la medición de corriente de CA/CC y la conmutación digital.
Con el rápido crecimiento de vehículos eléctricos, energía renovable y electrónica inteligente, la demanda de tecnologías de detección confiables se está expandiendo. Se espera que el sensor de efecto Hall juegue un papel aún más importante en el futuro debido a:
Integración con IoT y sistemas inteligentes para mantenimiento predictivo.
Desarrollo de sensores miniaturizados para electrónica portátil.
Aumento del uso en vehículos autónomos para la detección de posición y actual.
Precisión mejorada con materiales semiconductores avanzados.
A medida que las industrias avanzan hacia la automatización y la electrificación, el sensor de efecto Hall seguirá siendo una solución indispensable, combinando simplicidad, durabilidad y versatilidad.
| Especificación | 20A/4V | 50A/4V | 100A/4V | IPN | |
|---|---|---|---|---|---|
| IPN | Corriente de entrada primaria Corriente | 20 | 50 | 100 | A |
| IP Rango | de | 0 ～ 40 | 0 ～ 75 | 0 ～ 150 | A |
| medición | primaria | 4 | V | ||
| VSN Voltaje | de salida | ± 12 ～ 15 (± 5%) | V | ||
| calificado | secundario | ＜ 10+es | mamá | ||
| VC | El voltaje de | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
| suministro | de | ＜ 0.2 | %FS | ||
| alimentación | IC | Ta = 25 ℃: ≤ ± 0.2 | % | ||
| Corriente | de | Ta = 25 ℃: ≤ ± 0.1 | MV | ||
| corriente | VD | IP = 0 después de 3*IPN: ≤ ± 0.15 | MV | ||
| Voltaje | de | Ip = 0ta = -25 ～+75 ℃: ≤ ± 0.5 | MV/℃ | ||
| aislamiento | εl | ≤1 | μs | ||
| linealidad | X | DC ～ 100 | khz | ||
| Precisión | V0 | -25 ～+75 | ℃ | ||
| Voltaje | VOMTEJ | -45 ～+85 | ℃ | ||
Nota:
El sensor debe conectarse correctamente, de lo contrario puede dañar los componentes internos del sensor
Cuando el sensor se suelde a la placa de circuito, debe ser soldado con un hierro soldado a baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los alfileres no deben ser exprimidos por una gran cantidad, de lo contrario la conexión interna se puede abrir.
El rendimiento dinámico (DI/DT y el tiempo de respuesta) es mejor cuando la fila de corriente de entrada está completamente llena de la perforación primaria
