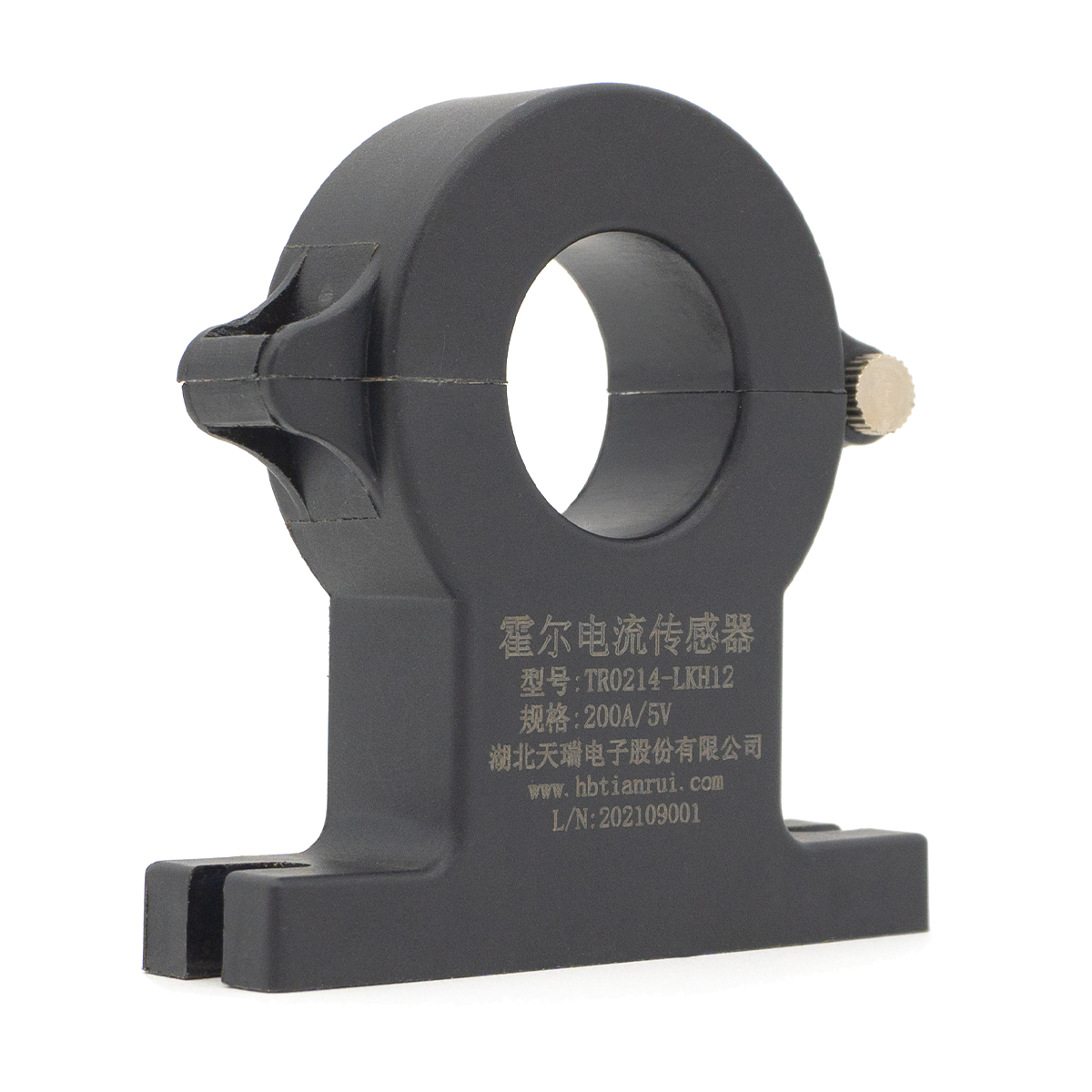

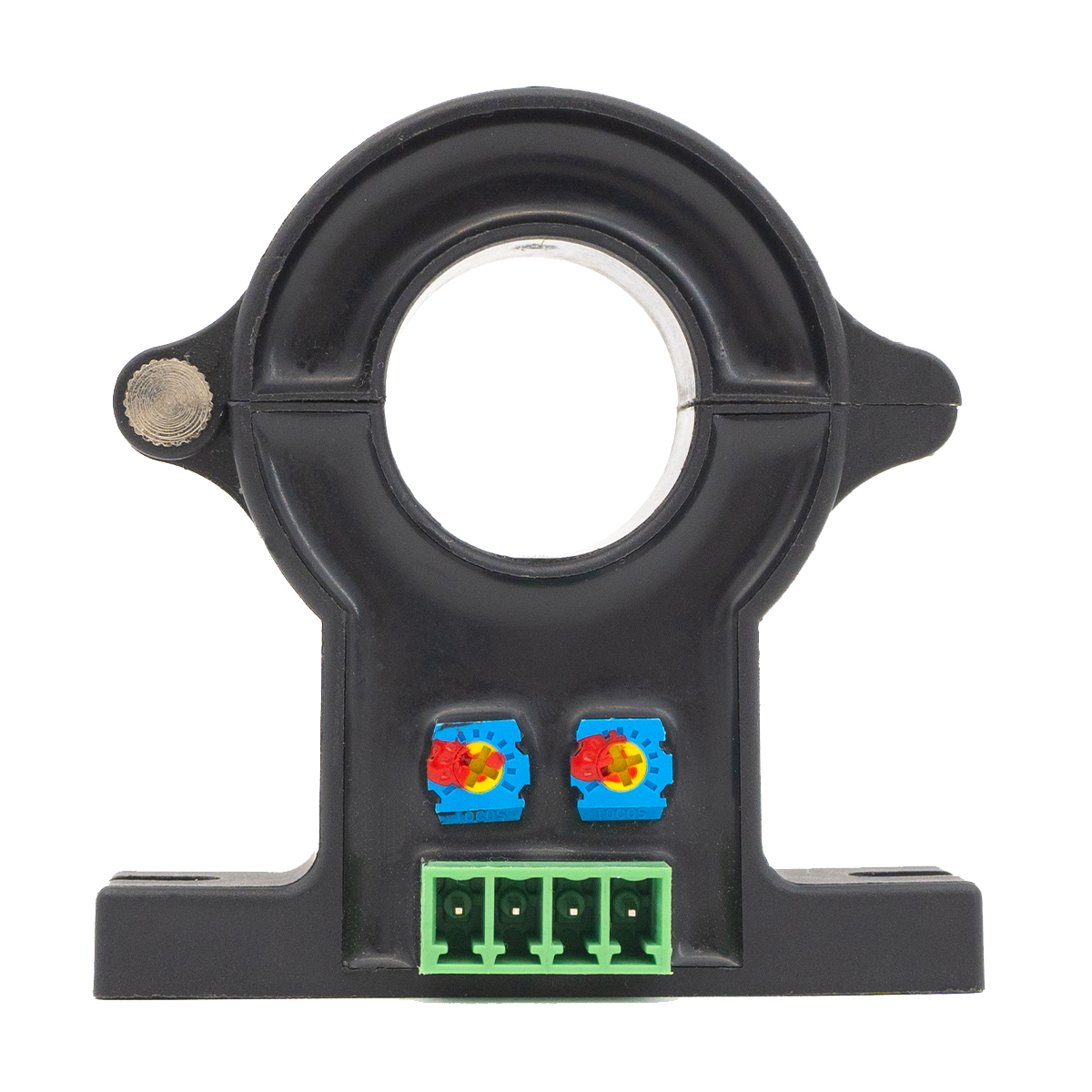

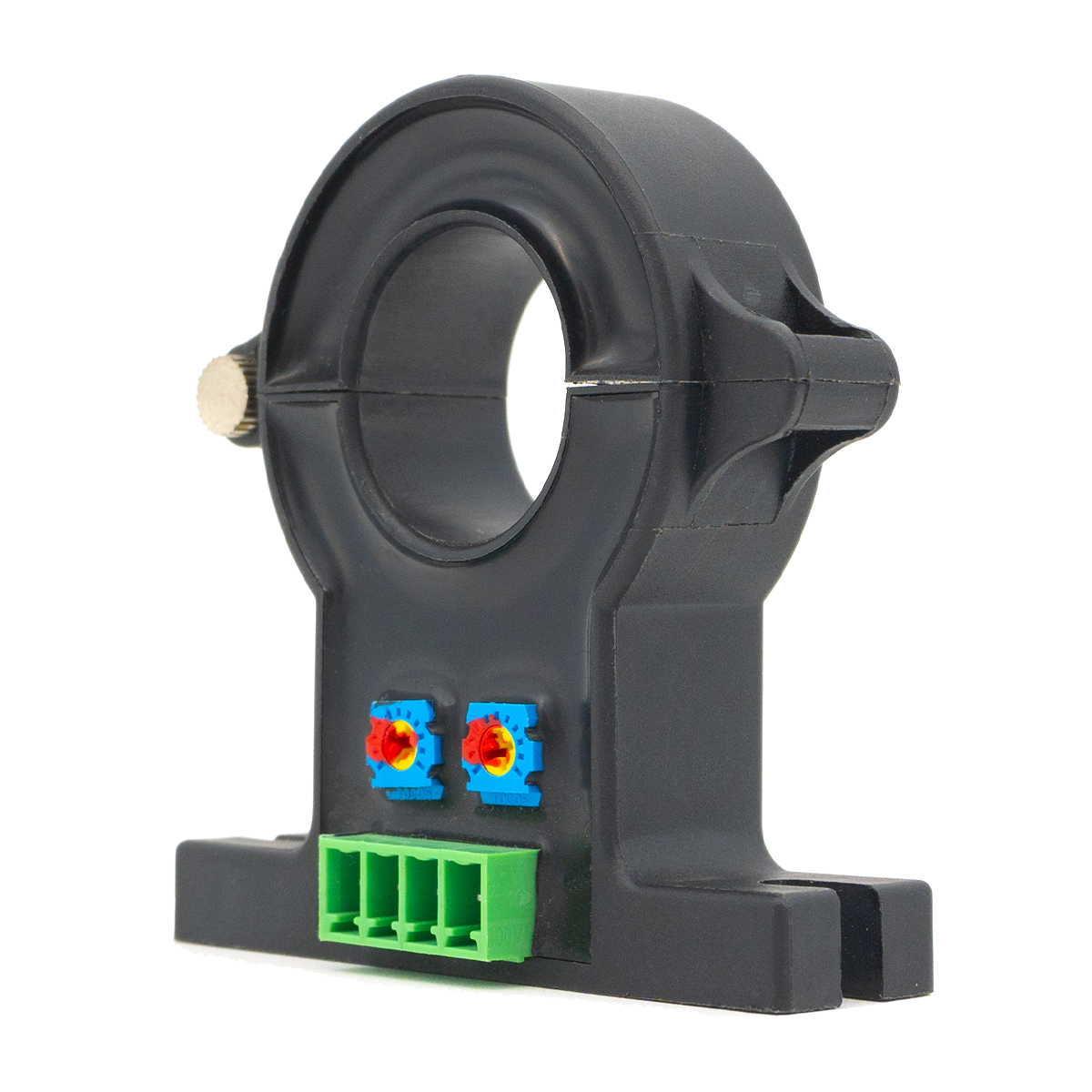

TR0214-LKH
TR
* Mide las señales de CA, CC y pulsado
* Excelente precisión, buena linealidad
* Fuerte resistencia a la interferencia externa, alta relación de rechazo de modo común
* Drift a baja temperatura, bajo consumo de energía, amplia banda de frecuencia

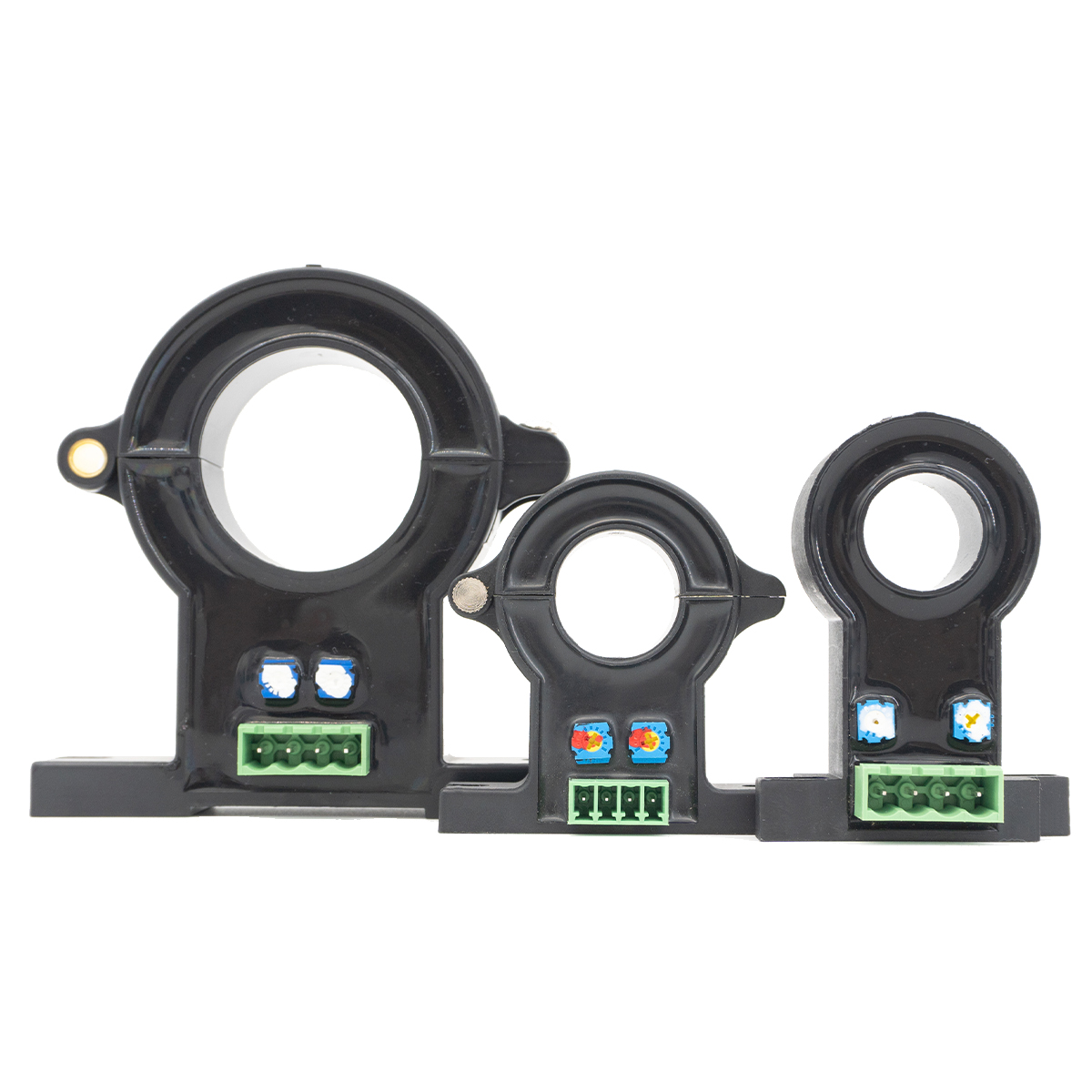

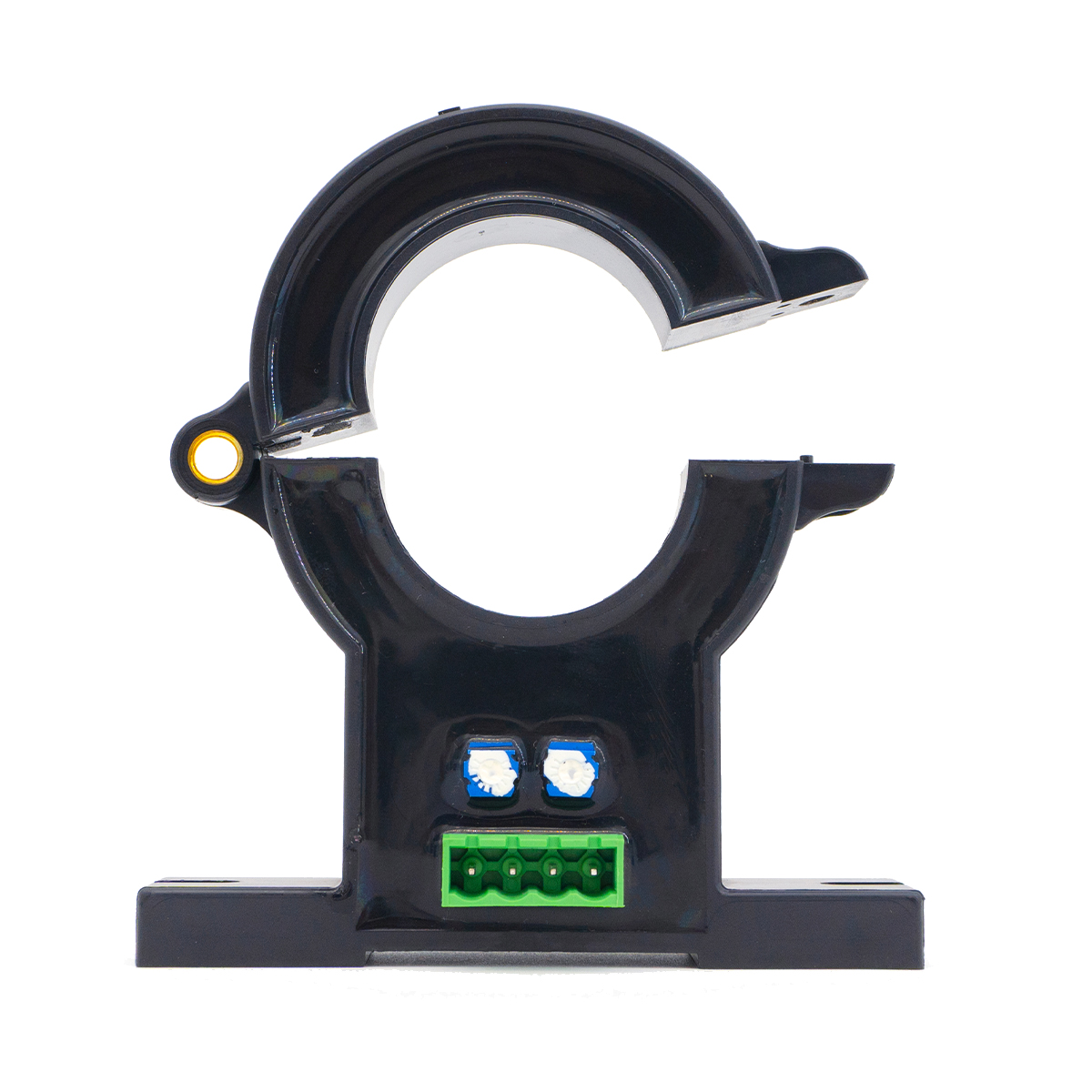

* Estructura dividida, fácil de instalar
* Regulación de velocidad de conversión de frecuencia de CA
* Servo Motor Traction
* Fuente de alimentación ininterrumpida (UPS)
* Máquina de soldadura, fuente de alimentación de la batería
* Mide las señales de CA, CC y pulsado
* Excelente precisión, buena linealidad
* Fuerte resistencia a la interferencia externa, alta relación de rechazo de modo común
* Drift a baja temperatura, bajo consumo de energía, amplia banda de frecuencia
* Estructura dividida, fácil de instalar
* Regulación de velocidad de conversión de frecuencia de CA
* Servo Motor Traction
* Fuente de alimentación ininterrumpida (UPS)
* Máquina de soldadura, fuente de alimentación de la batería
Especificación | 50A/4V | 200a/4v | 500A/4V | Unidad | |
I PN | Entrada calificada primaria Actual | 50 | 200 | 500 | A |
I P | Corriente primaria Rango de medición | 0 ~ 100 | 0 ~ 400 | 0 ~ 1000 | A |
V SN | Calificación secundaria voltaje de salida | 4 | V | ||
V C | La fuente de alimentación Voltaje | ± 12 ~ 15 (± 5%) | V | ||
I C | Consumo actual | < 25 | mamá | ||
V D | Voltaje de aislamiento | Entre circuitos primarios y secundarios: 2.5kV/50Hz/1min | |||
ε L | Linealidad | < 1 | %FS | ||
X | Precisión | Ta = 25 ℃: ≤ ± 1 | % | ||
V0 | Voltaje de compensación | Ta = 25 ℃: ≤ ± 20 | MV | ||
V om | Desplazamiento magnético Voltaje | IP = 0 después de 3*ITPN: ≤ ± 20 | MV | ||
V OT | Voltaje de compensación Deriva de temperatura | Ip = 0 ta = -40 ~+80 ℃: ≤ ± 1 | MV/℃ | ||
T R | Tiempo de respuesta | ≤5 | μs | ||
f | Ancho de banda (-3dB) | DC ~ 20 | Khz | ||
T a | Temperatura de trabajo | -40 ~+80 | ℃ | ||
T S | Temperatura de almacenamiento | -45 ~+85 | ℃ | ||
R l | Resistencia a la carga | Ta = 25 ℃: ≥10 | kΩ |
Estructura y dimensión
Diagrama de enlace de circuito
Nota:
IPN: dirección de entrada de corriente primaria
+: Fuente de alimentación positiva de 12V/15V
-: fuente de alimentación negativa de 12V/15V M: salida de señal secundaria
G: Potencia de tierra: Gin de ajuste cero: ajuste de amplitud
Precauciones de instalación
* El sensor debe conectarse correctamente, de lo contrario puede dañar los componentes internos del sensor
* El rendimiento dinámico (DI/DT y el tiempo de respuesta) es mejor cuando la fila de corriente de entrada está completamente llena de la perforación primaria
