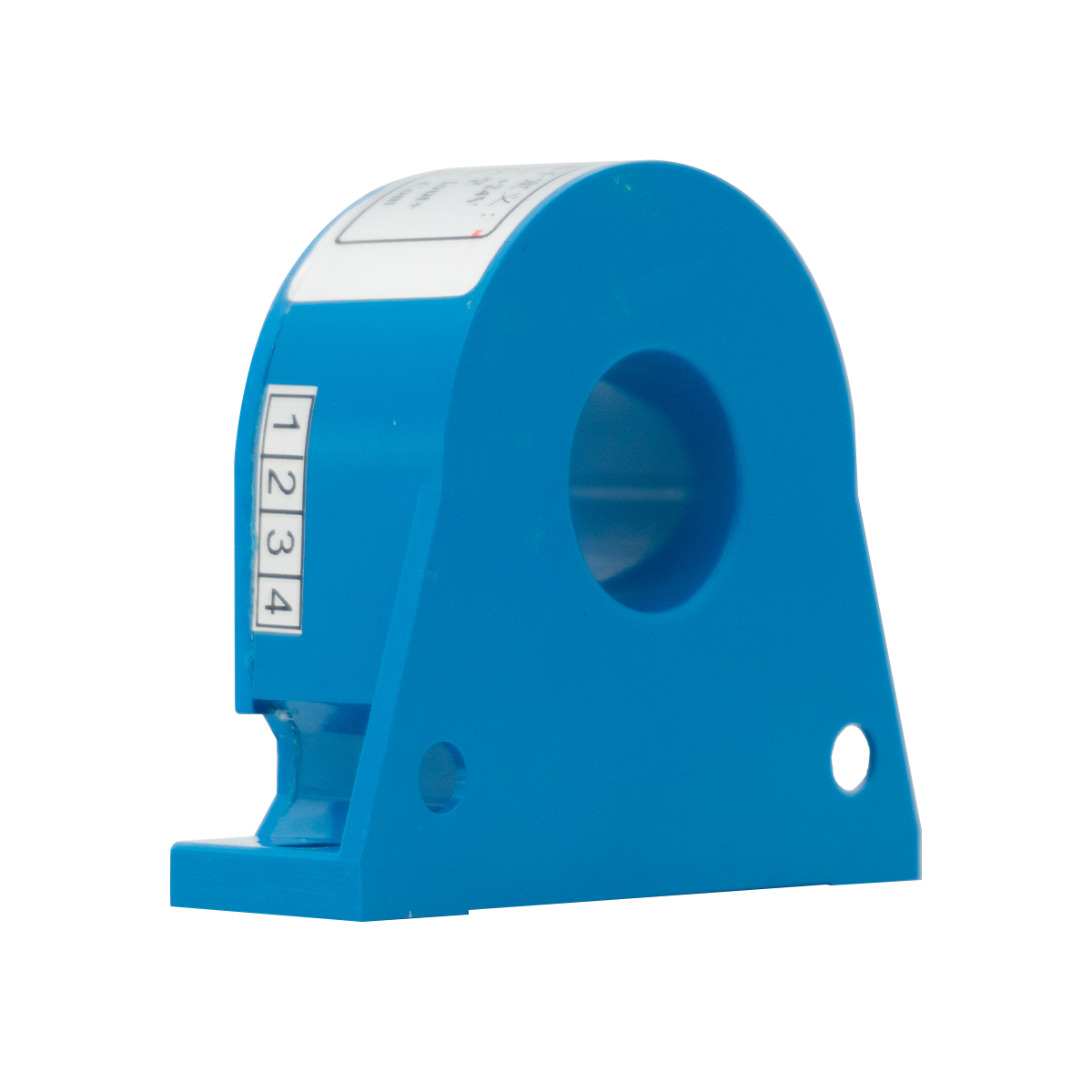

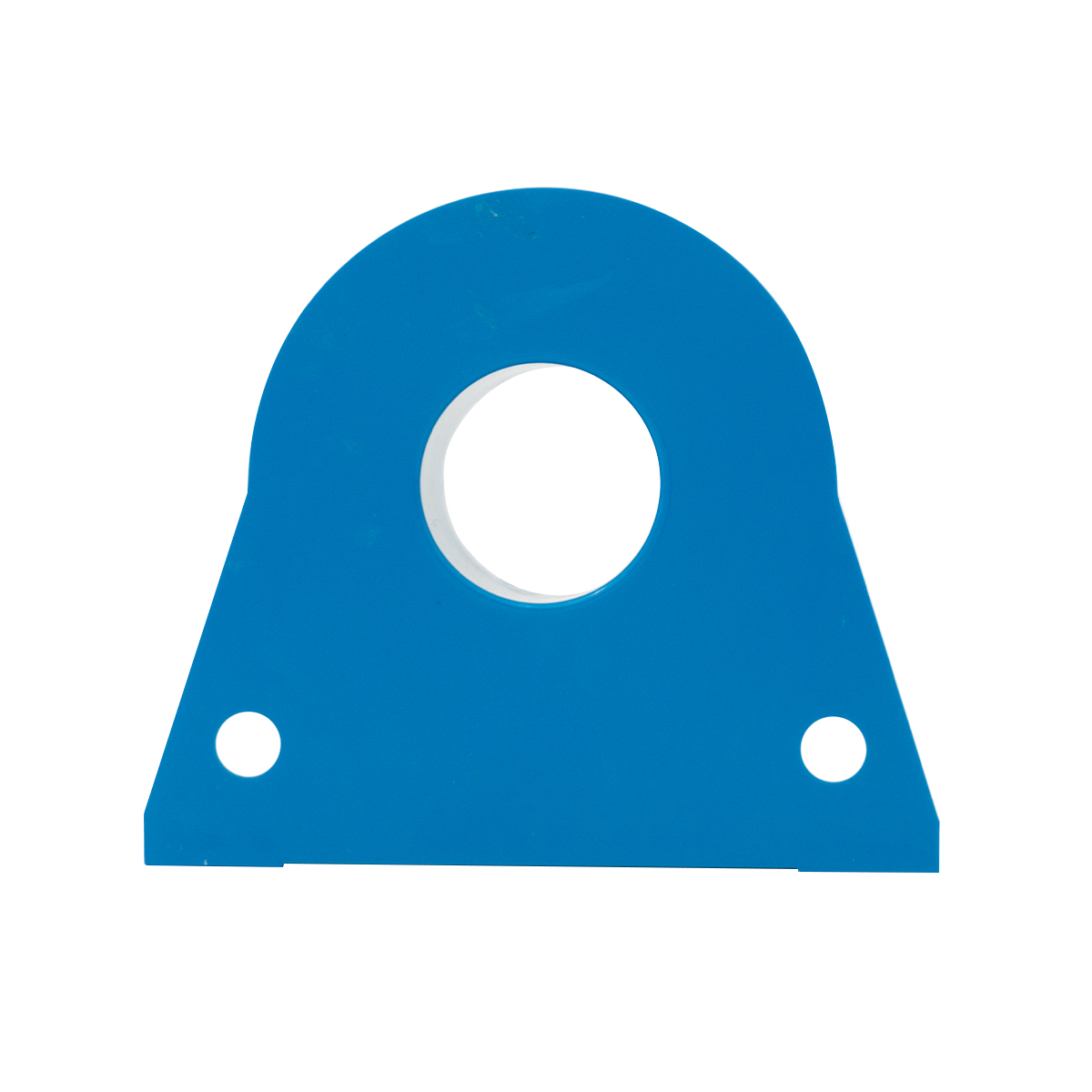

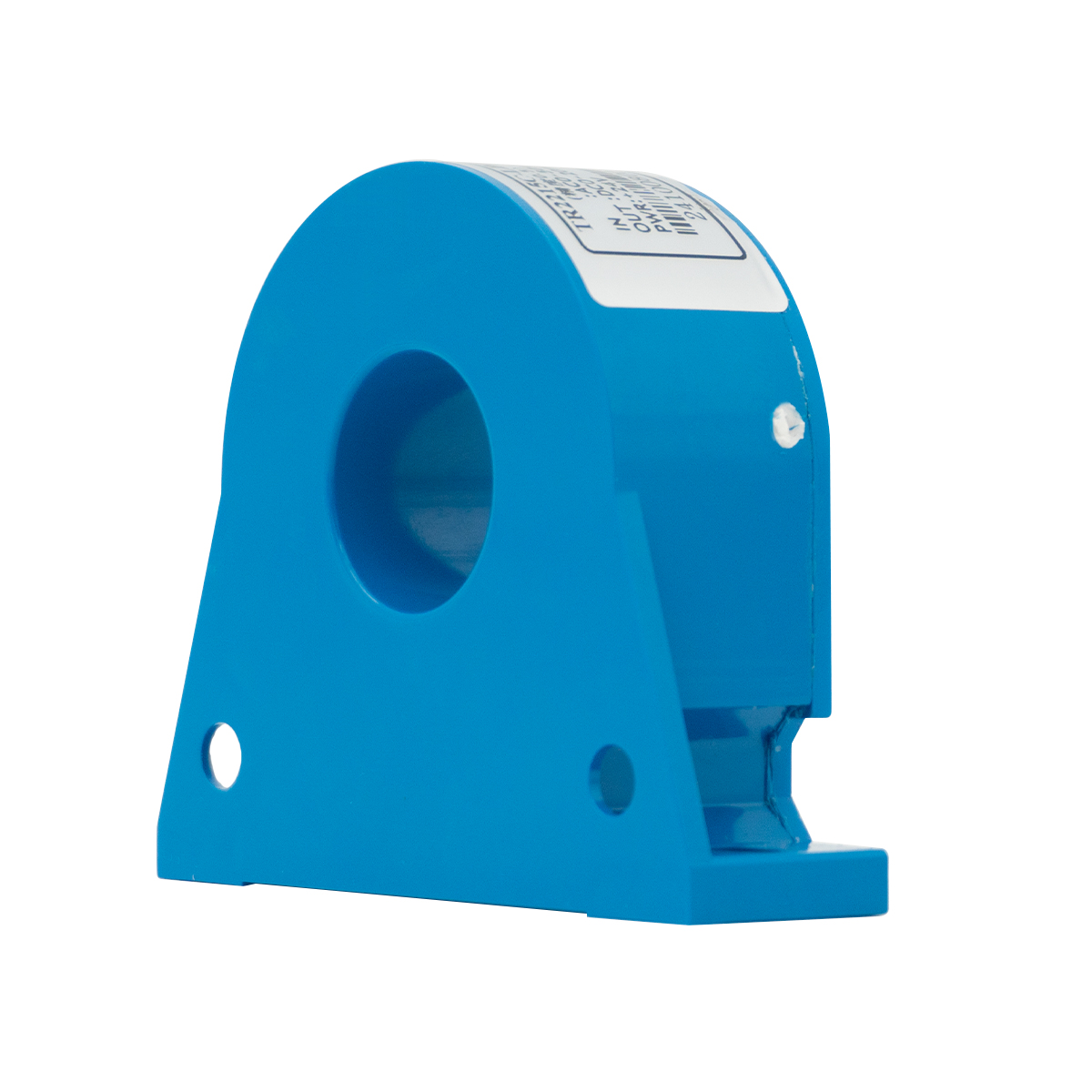

sensor de corriente Apertura del transmisor AC / DC Entrada de 20 mm AC0.5A ~ 300A del fabricante de China

DESCRIPCIÓN GENERAL DEL PRODUCTO

Un nuevo tipo de sensor de corriente desarrollado aplicando el principio de modulación magnética. La corriente primaria es compensada por la corriente generada por el oscilador interno para lograr el equilibrio del campo magnético. En este momento, el voltaje secundario puede reflejar con precisión la corriente primaria.

Características del producto

El rendimiento de medición de corriente pequeña es estable

Excelente precisión, buena linealidad.

Amplio rango de medición y fuerte capacidad de sobrecarga

Estructura perforada, sin pérdida de inserción.

Ámbito de aplicación

El sistema de señales.

Detección de línea

Sistema de monitoreo de fugas

Medición de diferencia actual

Parámetro técnico

Ejemplos de aplicación

TR2215C-LBC-示例一

Ejemplo 1

La salida universal de tierra común de dos aislamientos (una de entrada y otra de salida) se utiliza a menudo en esta situación, donde la fuente de alimentación del dispositivo de adquisición de señal es la misma que la del transmisor de corriente, o la fuente de alimentación del transmisor de corriente se proporciona directamente. por el dispositivo de adquisición de señales.

TR2215C-LBC-示例二

Ejemplo 2

La salida de dos cables (DC4~20mA) solo requiere 2 cables para salida y fuente de alimentación, lo que puede ahorrar 1 cable en comparación con un transmisor general, reducir los costos de cables y mejorar la confiabilidad del transmisor.

Principales parámetros de rendimiento.

Método de instalación: Fijado con tornillos planos

Corriente nominal primaria: 0,5 A, 1 A, 5 A, 10 A, 20 A, 50 A, 100 A, 200 A, 300 A.

Salida nominal: 1V, 2V, 5V, 10V, DC0-20mA, DC4-20mA, salida de dos cables, RS485

Fuente de alimentación auxiliar: CC+24V; CC + 15 V, CC + 12 V; CC + 5 V; CC ± 12 V; CC ± 15 V; CC48V

Capacidad de carga: Salida de voltaje -5mA; Salida de corriente -6V

Precisión: 0,1%; 0,2%; 0,5%

Capacidad de sobrecarga: 10 veces la entrada nominal

Tensión soportada de aislamiento: 3KV/50Hz, 2mA, 1Min

Tensión desequilibrada: ≤ 10mV

Deriva de temperatura: ≤ 100PPM/° C

Linealidad: 0,1%

Ancho de banda: 20~5KHz

Corriente de consumo: <5mA+corriente de salida

Tiempo de respuesta: salida de seguimiento <1 mS, salida de transmisión de CC <250 mS

Temperatura de trabajo: -20 °C~+80 °C

Temperatura de almacenamiento: -25 °C~+85 °C

Se puede fabricar según los requisitos del usuario.

Forma y dimensión de instalación

TR2215C-LBC-09

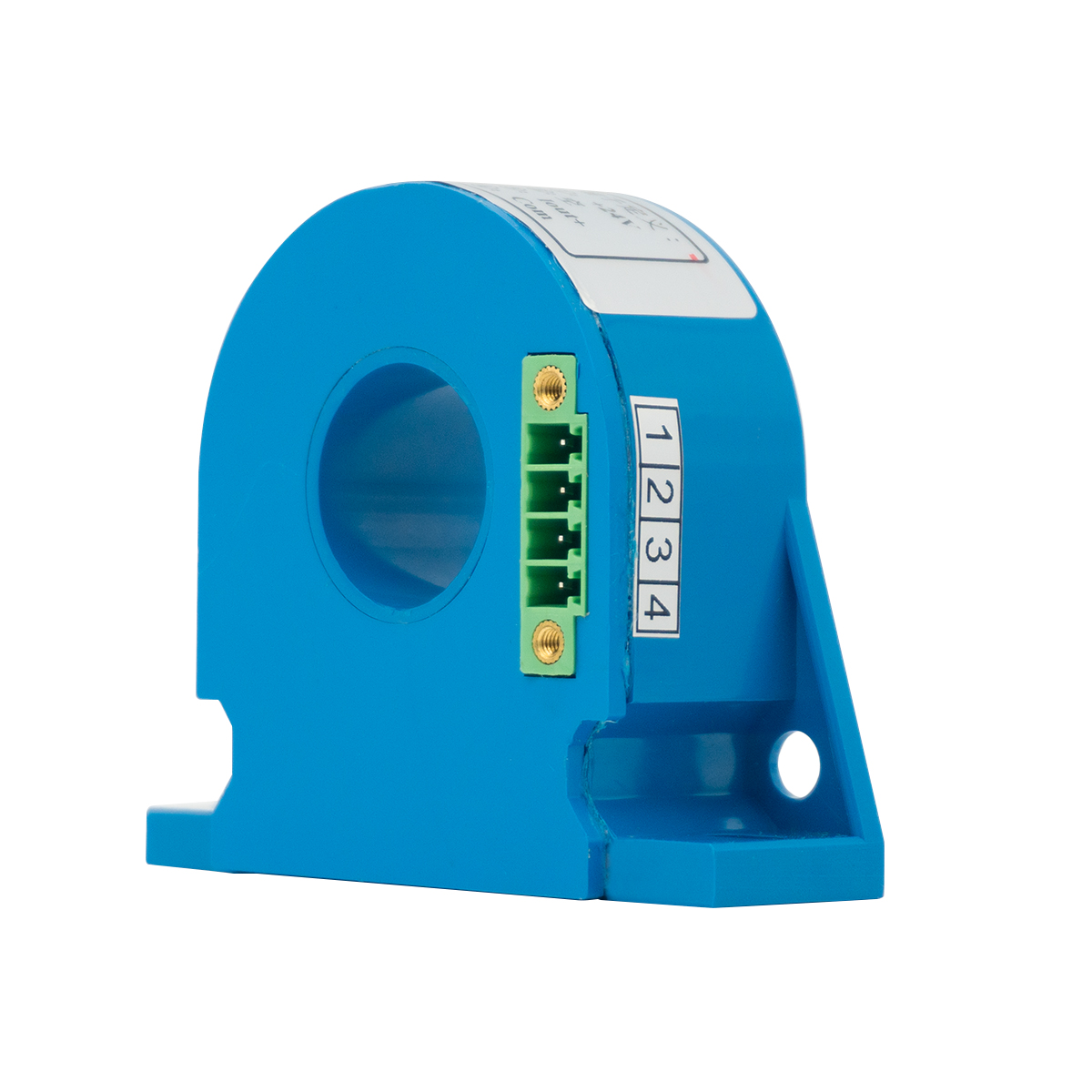

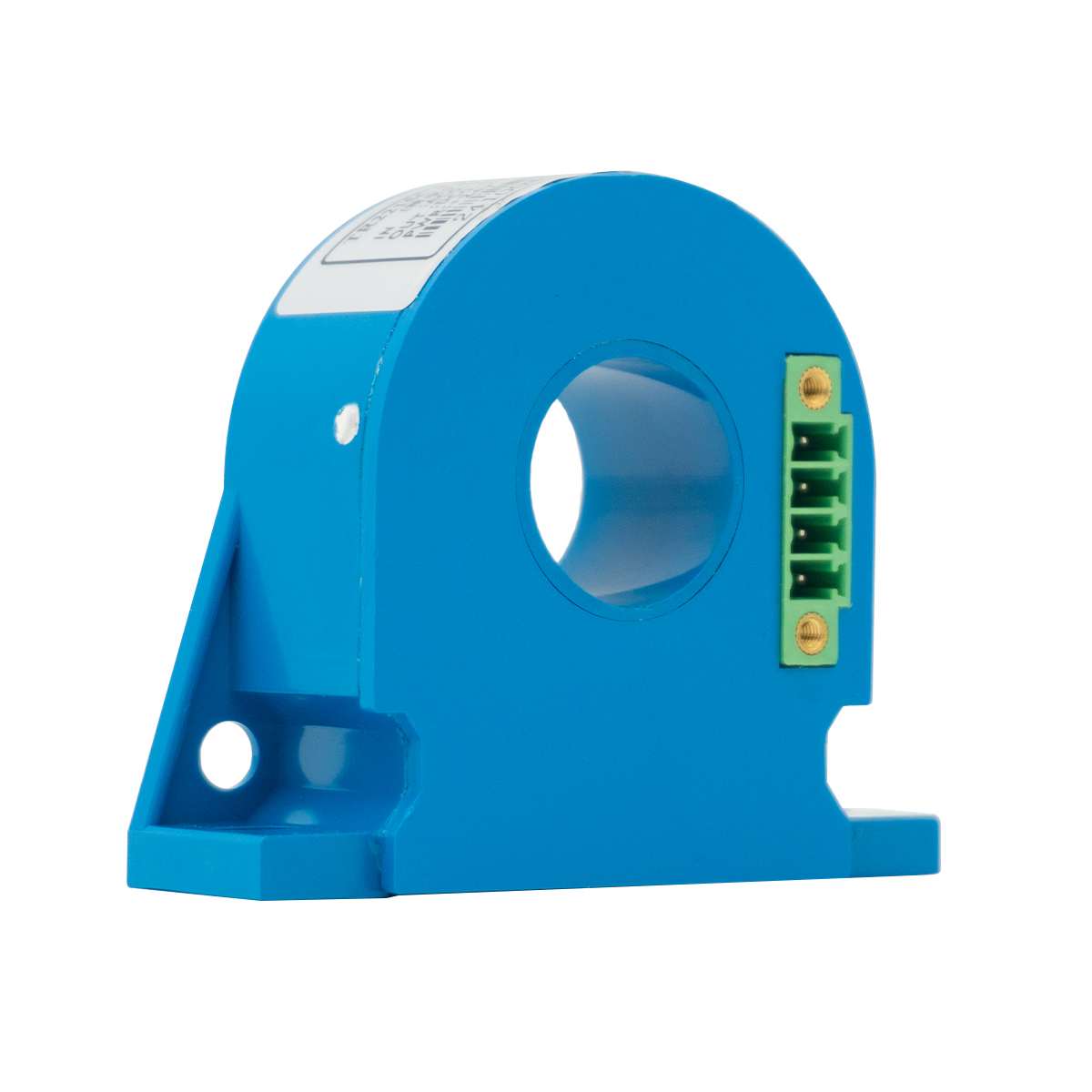

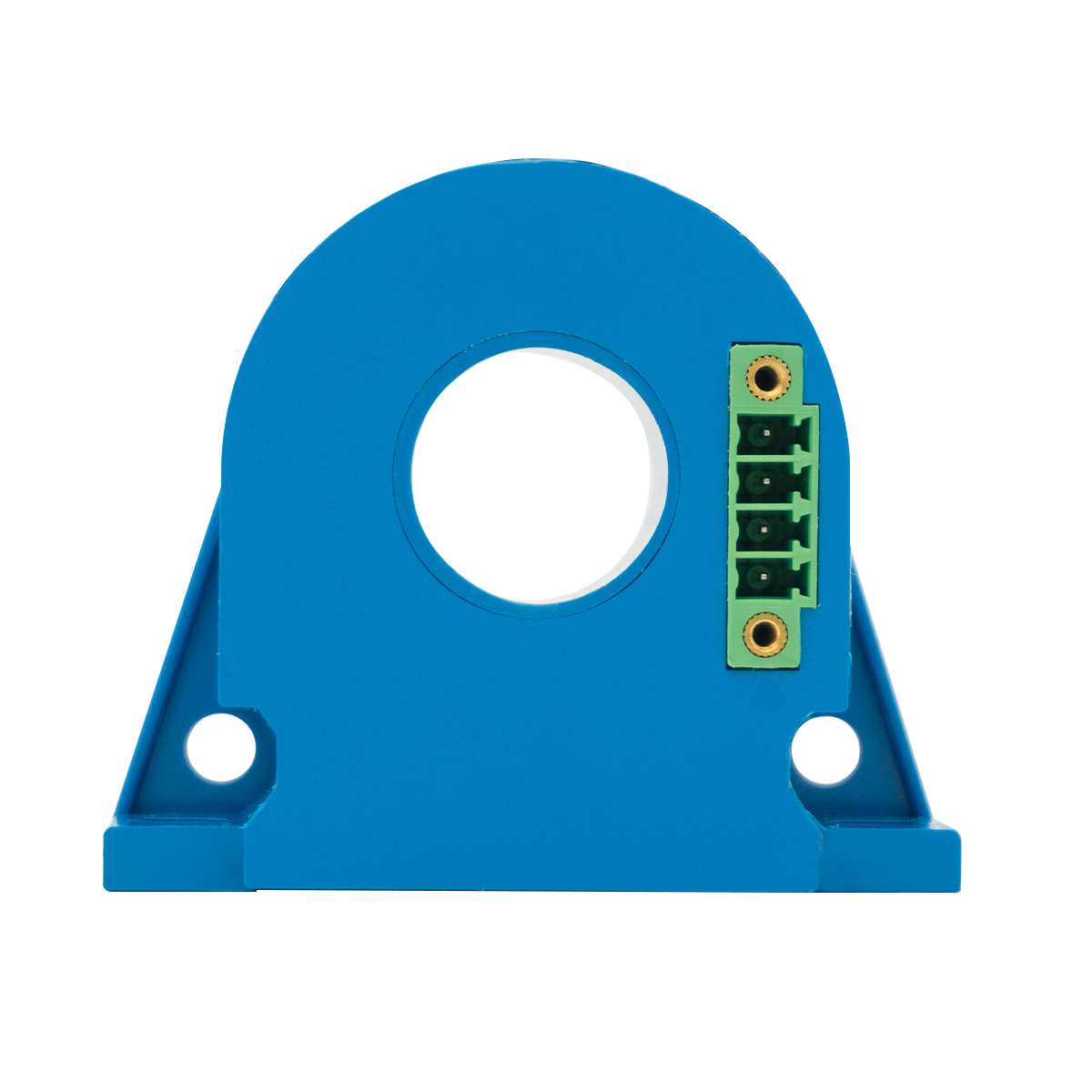

Salida terminal

Salida analógica
1: fuente de alimentación positiva
2: Fuente de alimentación negativa (vacía)
3: Salida positiva
4: Público
*Cuando se genera binario, los pines 2 y 4 están vacíos

salida rs485
1: positivo de la fuente de alimentación
2：SALIDA+（A）
3：FUERA -（B）
4: fuente de alimentación negativa

Salida de plomo

Salida analógica
Rojo: fuente de alimentación positiva
Negro: fuente de alimentación negativa (vacía)
Amarillo: Salida positiva
Verde: Público
*El negro y el verde están vacíos cuando se emite en un sistema de dos cables.

salida rs485
Rojo: fuente de alimentación positiva
Negro: SALIDA+(A)
Amarillo: FUERA - (B)
Verde: fuente de alimentación negativa
