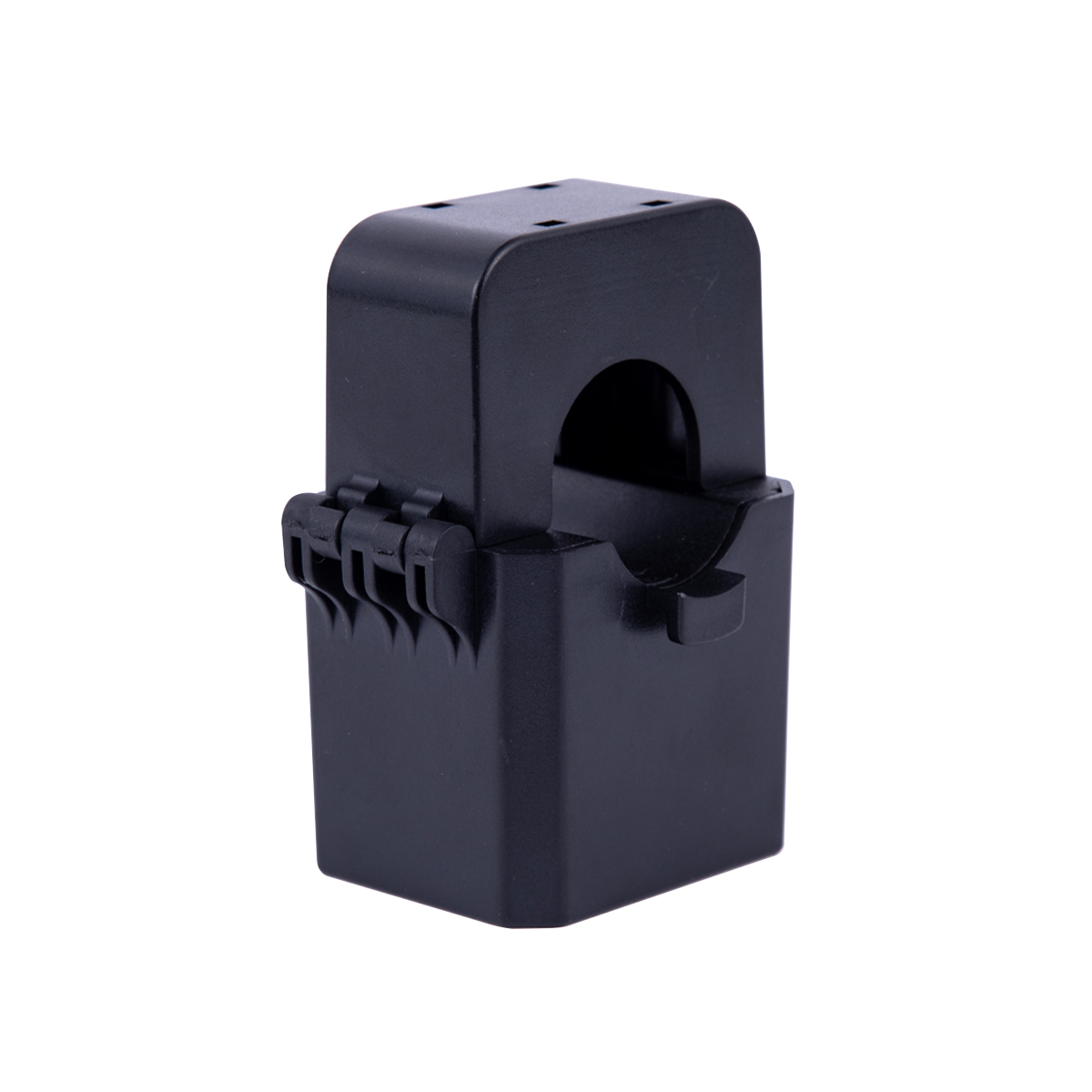

Un transformador de corriente de tipo de cable de núcleo dividido en serie

Compartir con:

Un transformador de corriente de tipo de cable de núcleo dividido en serie

La serie FK abre y cierre el transxformer actual, 180 grados abiertos y cierres libremente, uso interior. Se puede instalar y desmontar rápidamente en el estado de no falla de energía y línea continua y la operación es simple, a través del principio de inducción electromagnética, la fuente medida se aísla del personal y el equipo, asegurando efectivamente la seguridad del personal y la propiedad. Esta serie de productos tiene una variedad de aperturas y especificaciones para satisfacer las diferentes necesidades de uso e instalación.

Estado de Disponibilidad:



Preguntar Añadir al carrito

Modelo:
Trsk-fk
Marca del producto:
TR

Características del producto

* La estructura de la hebilla es fija y la estabilidad es buena.

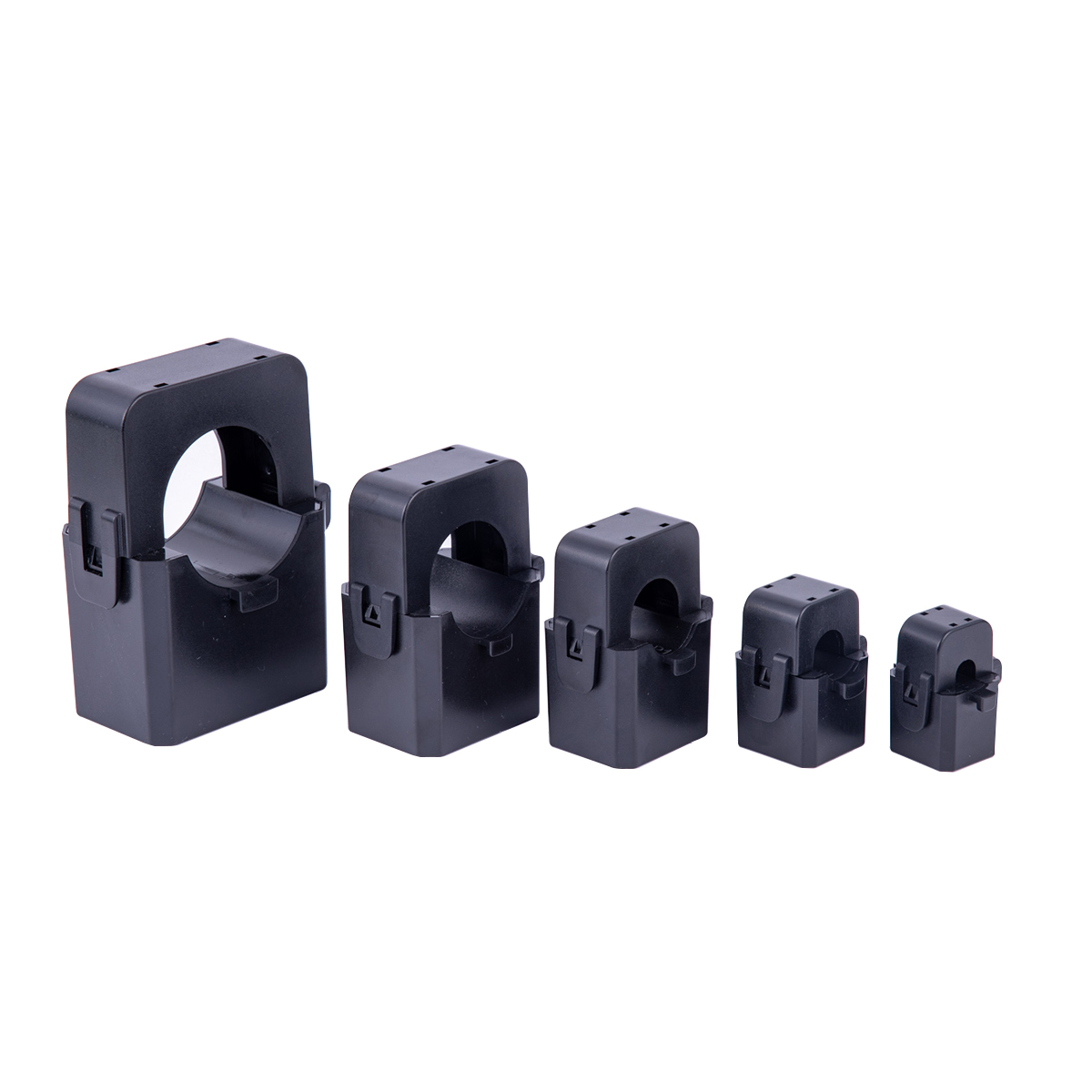

* Según las especificaciones del cable utilizadas en el circuito principal, hay varios diámetros de orificio de núcleo

a eso.

* Amplia cantidad de límite de cantidad y capacidad anti-saturación fuerte. Rango de corriente primaria ratado: 1 ~ 1000A, secundaria nominal

Rango actual: 0 ~ 5 A, el rango de relación de transformación actual puede alcanzar 100: 1 ~ 10000: 1.

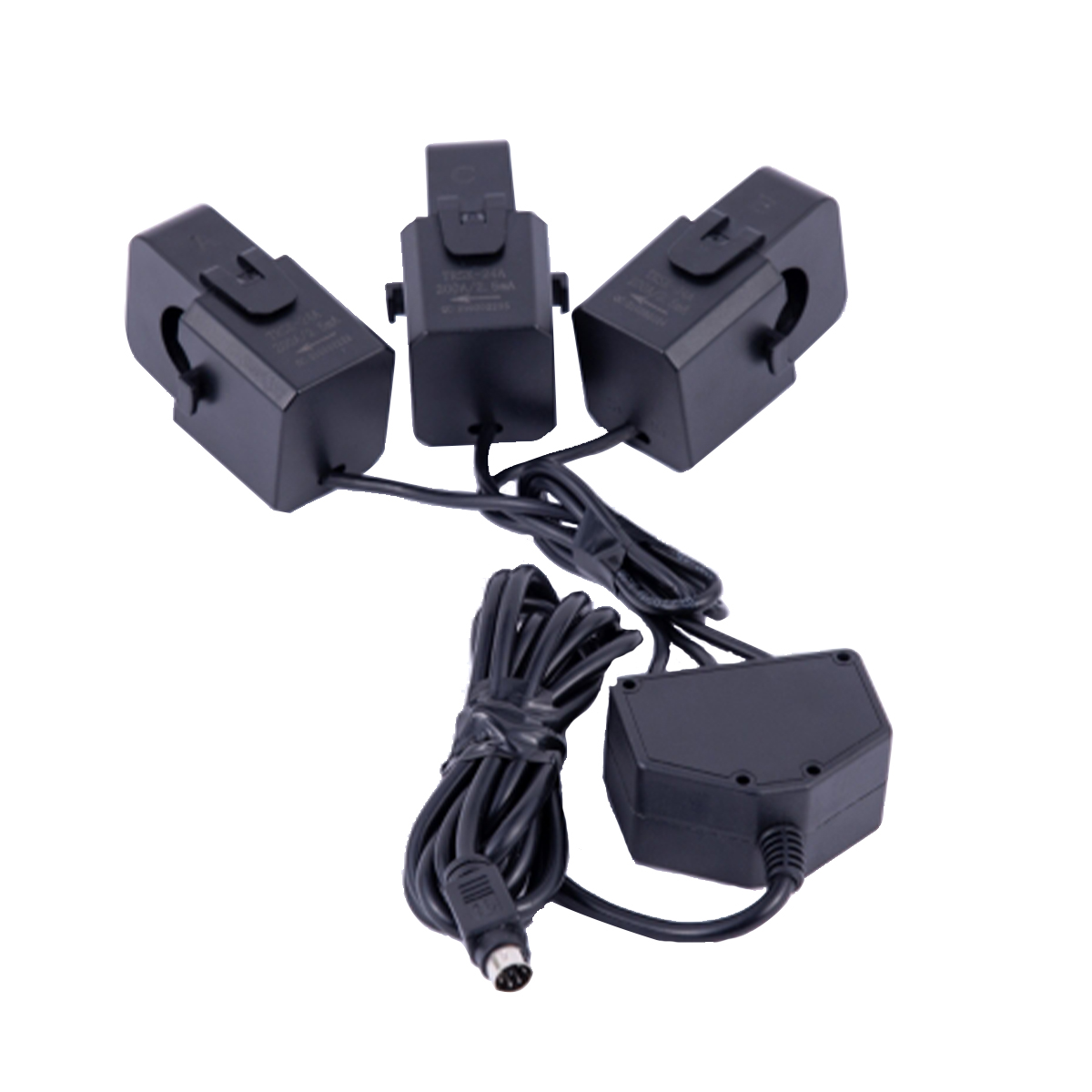

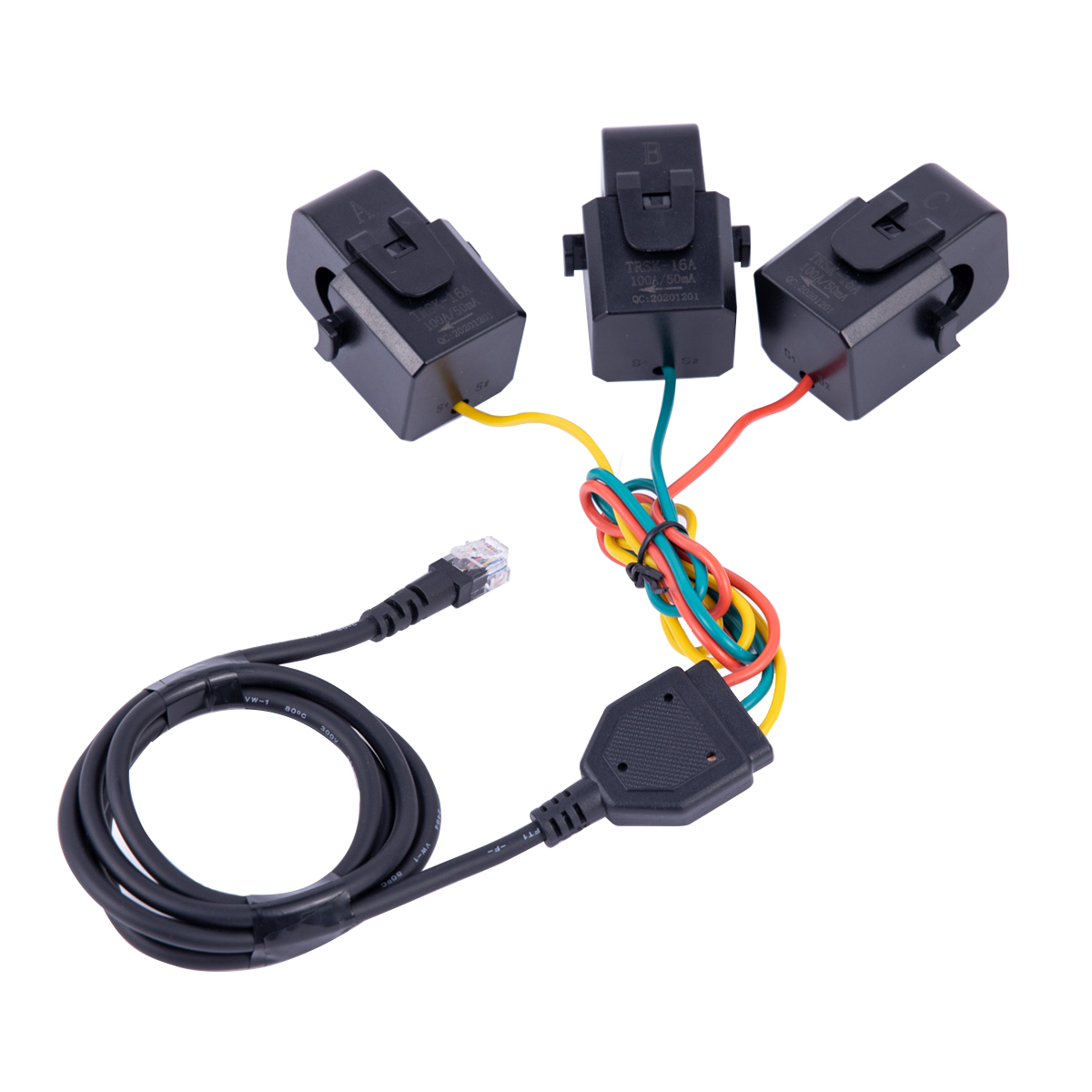

* Proporcionar una variedad de métodos de salida combinados: al emitir la corriente de nivel de amperios, puede usar
terminales de cable de PVC solo, corriente de nivel de mA de salida, puede elegir terminales de colección integradas de tres frases y terminales de recolección y tres frases y terminales de recolección integrados de tres frases y

Elija una variedad de interfaces de señal.
* Adopte el núcleo de alta permeabilidad magnética, buena linealidad y alta sensibilidad.

Solicitud

Proyecto de reconstrucción de la red de energía rural, monitoreo ambiental en línea, consumo de energía de lucha contra incendios inteligente, sistema de distribución de energía de bajo voltaje, sistema de consumo de energía inteligente, medición de la electricidad, análisis de calidad de energía y recolección de señales de equipos eléctricos, equipos de iluminación como instalaciones de alimentación, sistemas de conexión a tierra de corriente pequeña, etc.

Parámetros del producto

Rendimiento eléctrico	Temperatura de operación	-40 ° C ~+70 ° C	Humedad relativa	≤90%
	Nivel de voltaje	0.4/0.66/0.72kv	Rango lineal	5%~ 120%
	Corriente de entrada nominal	0 ~ 1500a	Frecuencia nominal	50/60Hz
	Capacidad nominal	0 ~ 5VA	Voltaje de soporte de frecuencia de potencia	3kV/min
	Clase de precisión	0.5、1.0	Resistencia dieléctrica	1000MΩ/500V/min
Estructura mecánica	Caparazón	Calificación de inflamabilidad PA/PC 94-V0	Método de salida	Cable de PVC Cable/RJ12 Crystal Terminal/PS/2Ravido Interfaz masculino
	Bobina sinuosa	PBT	Estructura de cierre de apertura	quebrar
	Material central	Silicon Steel/Manganese Zinc Ferrite	Plan de construcción	Cabecillas de cable de nylon bundled y fijos

Transformador de corriente tipo cable de núcleo dividido Transformador de corriente de núcleo dividido transformador de corriente de núcleo nanocristalino Transformador de corriente estándar con núcleo nanocristalino transformador de corriente tipo anillo transformador de corriente de bajo voltaje transformador de corriente de protección

Valor y dimensión típicos
Modelo de producto	entrada nominal	salida nominal	clase de precisión	Dimensiones (mm)
Modelo de producto	entrada nominal	salida nominal	clase de precisión	D	L	W	H
TRFK-10A	0 ~ 75a	0 ~ 50MA (0 ~ 1.0v)	0.2 0.3 0.5 0.5s	9	34.5	37.5	45
TRFK-16A	0 ~ 150a	0 ~ 100MA (0 ~ 2.5V)		15	40.5	42.5	52
TRFK-24a	0 ~ 250a	0 ~ 100MA (0 ~ 5.0V)		22.5	54	47	71
TRSK-36-1A	0 ~ 300a	0 ~ 100MA (0 ~ 7.0V)		35	61	53	81
TRSK-36A	0 ~ 500a	0 ~ 100MA (0 ~ 7.0V)		35	66	53	87
TRSK-50-1A	0 ~ 600a	0 ~ 100MA (0 ~ 7.0V)		49	81	59	107.5
TRSK-50A	0 ~ 800a	0 ~ 100MA (0 ~ 7.0V)		50	88	59	114
TRSK-10A	5 ~ 100a	0 ~ 200MA (0.5VA)	0.5 0.5s 1 3	9	34.5	37.5	45
TRFK-16A	5 ~ 150a	0 ~ 1a (0.5VA 1VA)		15	40.5	42.5	52
TRFK-24a	10 ~ 300a	0 ~ 5A (0.5VA 2.5VA)		22.5	54	47	71
TRSK-36-1A	10 ~ 500a	0 ~ 5A (0.5VA 2.5VA)		35	61	53	81
TRSK-36A	10 ~ 600a	0 ~ 5A (0.5VA 3.75VA)		35	66	53	87
TRSK-50-1A	10 ~ 1000A	0 ~ 5A (0.5VA 3.75VA)		49	81	59	107.5
TRSK-50A	10 ~ 1500a	0 ~ 5a (0.5VA 5VA)		50	88	59	114

Valor y dimensión típicos
Modelo de producto	entrada nominal	salida nominal	clase de precisión	Dimensiones (mm)
Modelo de producto	entrada nominal	salida nominal	clase de precisión	D	L	W	H
TRFK-10A	0 ~ 75a	0 ~ 50MA (0 ~ 1.0v)	0.2 0.3 0.5 0.5s	9	34.5	37.5	45
TRFK-16A	0 ~ 150a	0 ~ 100MA (0 ~ 2.5V)		15	40.5	42.5	52
TRFK-24a	0 ~ 250a	0 ~ 100MA (0 ~ 5.0V)		22.5	54	47	71
TRSK-36-1A	0 ~ 300a	0 ~ 100MA (0 ~ 7.0V)		35	61	53	81
TRSK-36A	0 ~ 500a	0 ~ 100MA (0 ~ 7.0V)		35	66	53	87
TRSK-50-1A	0 ~ 600a	0 ~ 100MA (0 ~ 7.0V)		49	81	59	107.5
TRSK-50A	0 ~ 800a	0 ~ 100MA (0 ~ 7.0V)		50	88	59	114
TRSK-10A	5 ~ 100a	0 ~ 200MA (0.5VA)	0.5 0.5s 1 3	9	34.5	37.5	45
TRFK-16A	5 ~ 150a	0 ~ 1a (0.5VA 1VA)		15	40.5	42.5	52
TRFK-24a	10 ~ 300a	0 ~ 5A (0.5VA 2.5VA)		22.5	54	47	71
TRSK-36-1A	10 ~ 500a	0 ~ 5A (0.5VA 2.5VA)		35	61	53	81
TRSK-36A	10 ~ 600a	0 ~ 5A (0.5VA 3.75VA)		35	66	53	87
TRSK-50-1A	10 ~ 1000A	0 ~ 5A (0.5VA 3.75VA)		49	81	59	107.5
TRSK-50A	10 ~ 1500a	0 ~ 5a (0.5VA 5VA)		50	88	59	114
