Al mismo tiempo, cumple con los requisitos de características equilibradas, y la salida de corriente desequilibrada es mejor que 30 mA, 10 mA y 5 mA. El producto adopta el núcleo magnético de alta conductividad de alta calidad y la tecnología avanzada de procesos, que puede cumplir con los requisitos técnicos de diferentes precisiones, como 0.2, 0.5 y 1.0, y tiene una alta confiabilidad. Esta serie de productos cumple con los requisitos de GB 14287.2-2014 y GB 13955-2005.
Características del producto
* Modo de salida flexible, socket o salida de plomo;
* Una variedad de opciones de diámetro del orificio del núcleo, el diámetro del orificio es de φ12 mm a φ260 mm;
* Casting con resina epoxi, buena estabilidad;
* Adopte el acero de níquel de alta permeabilidad magnética o núcleo magnético nanocristalino, con buena linealidad y alta sensibilidad.
* Excelentes características de equilibrio, con una fuerte capacidad de interferencia anti-electromagnética.
Alcance de la aplicación
Adecuado para protección del motor, dispositivo de protección de retransmisión electromagnética, dispositivo de protección de microcomputador; eléctrico
Monitoreo de incendios, sistema de fuga de incendio, sistema de conexión a tierra de baja corriente.
Parámetros de rendimiento eléctrico | Operante Temperatura | -40 ℃～+70 ℃ | Humedad relativa | ≤90% |
Nivel de voltaje | 0.4/0.66/0.72kv | Rango lineal | 5%～ 120% | |
Corriente de entrada nominal (C.A) | 10 mA ～ 5a | Frecuencia de trabajo | 45 ～ 1250Hz | |
Salida nominal (AC) | 0 ～ 1V o 0 ～ 5MA | Resistencia media: | 3000VAC/min | |
Clase de precisión | 0.5、1.0、2.0 | Resistencia a aislamiento | ＞ 500 m Ohmios/500vdc | |
Mecánico Parámetros de estructura | Material de concha | PBT/PC Flame Retardante Grado 94- V0 | Método de salida | Zócalo o alambre de estufa |
Material de núcleo de hierro | Acero de níquel o ultra Microcristalino | plan de construcción | Pernos de instalación base son fijos | |
Sellado y llenado | Resina epoxídica | Ambiental Requisitos | Conoce a Rohs |
Valor típico de los productos principales
Modelo no. | Valor nominal de corriente de entrada AC | Corriente térmica continua clasificada C.A. | Relación de transformación común | Clase de precisión | Carga secundaria (ohmios ) | Dimensiones （ mm ） | |
Apertado | otro tamaño | ||||||
TR21125B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤200 | 25 | LWHJ-A1-A2 80-22-69.5-68- 5.2-8 |
TR21126B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 45 | LWHJ-A1-A2 120-33-101.5- 98-5.2-8.5 |
TR21127B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 55 | LWHJ-A1-A2 150-35-126- 126-5.2-12 |
TR2174B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 35 | LWHJ-A1-A2 100-30-90- 83.5-5.2-9.5 |

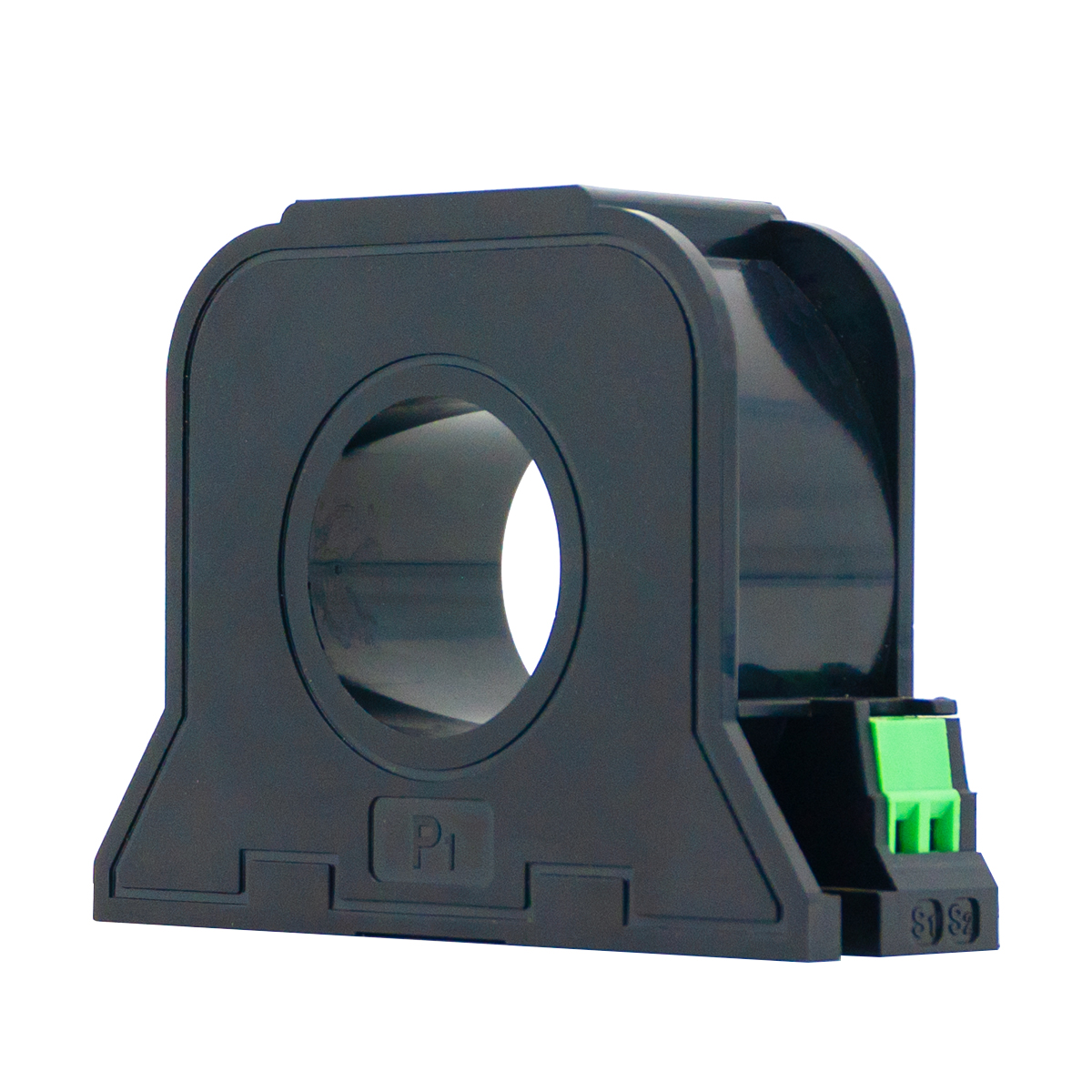

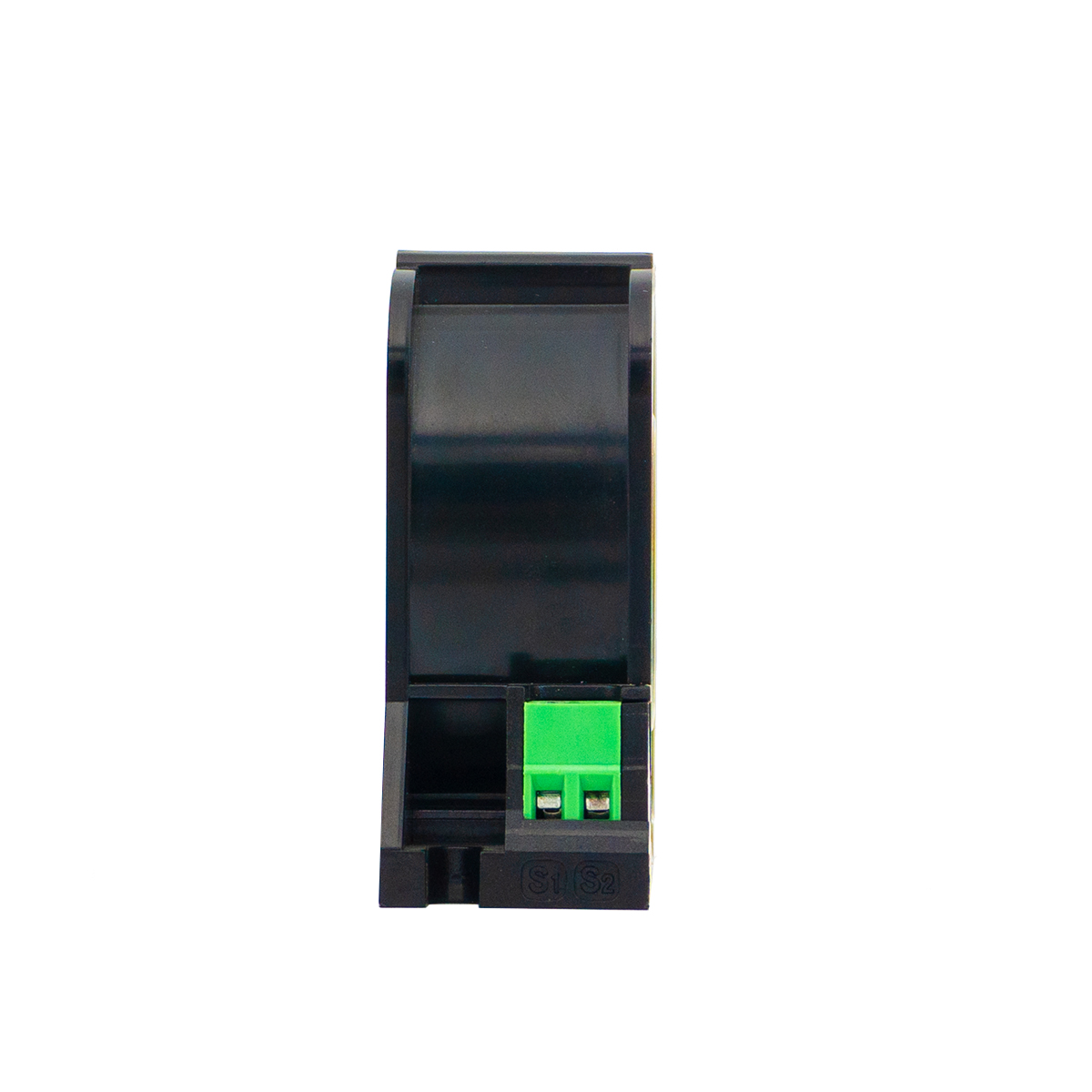

TR21313B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 32 | LWHJ-A1-A2 91-28-70-80- 5.5-7.5 |
TR21314B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 45 | LWHJ-A1-A2 104-28-83-93- 5.5-7.5 |

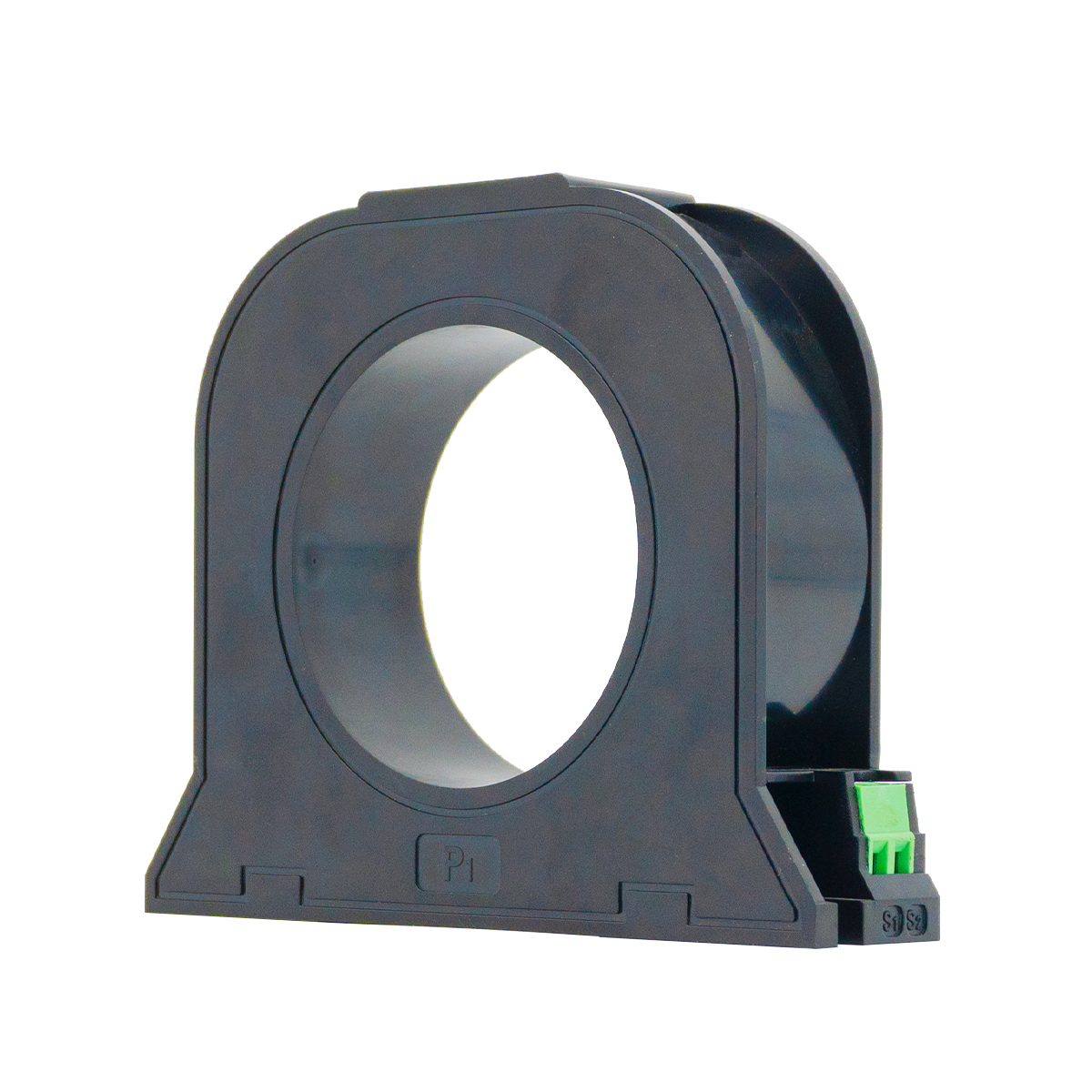

TR21315B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 65 | LWHJ-A1-A2 126-28-105- 115-5.5-7.5 |
TR21316B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 80 | LWHJ-A1-A2 143-28-122- 132-5.5-7.5 |

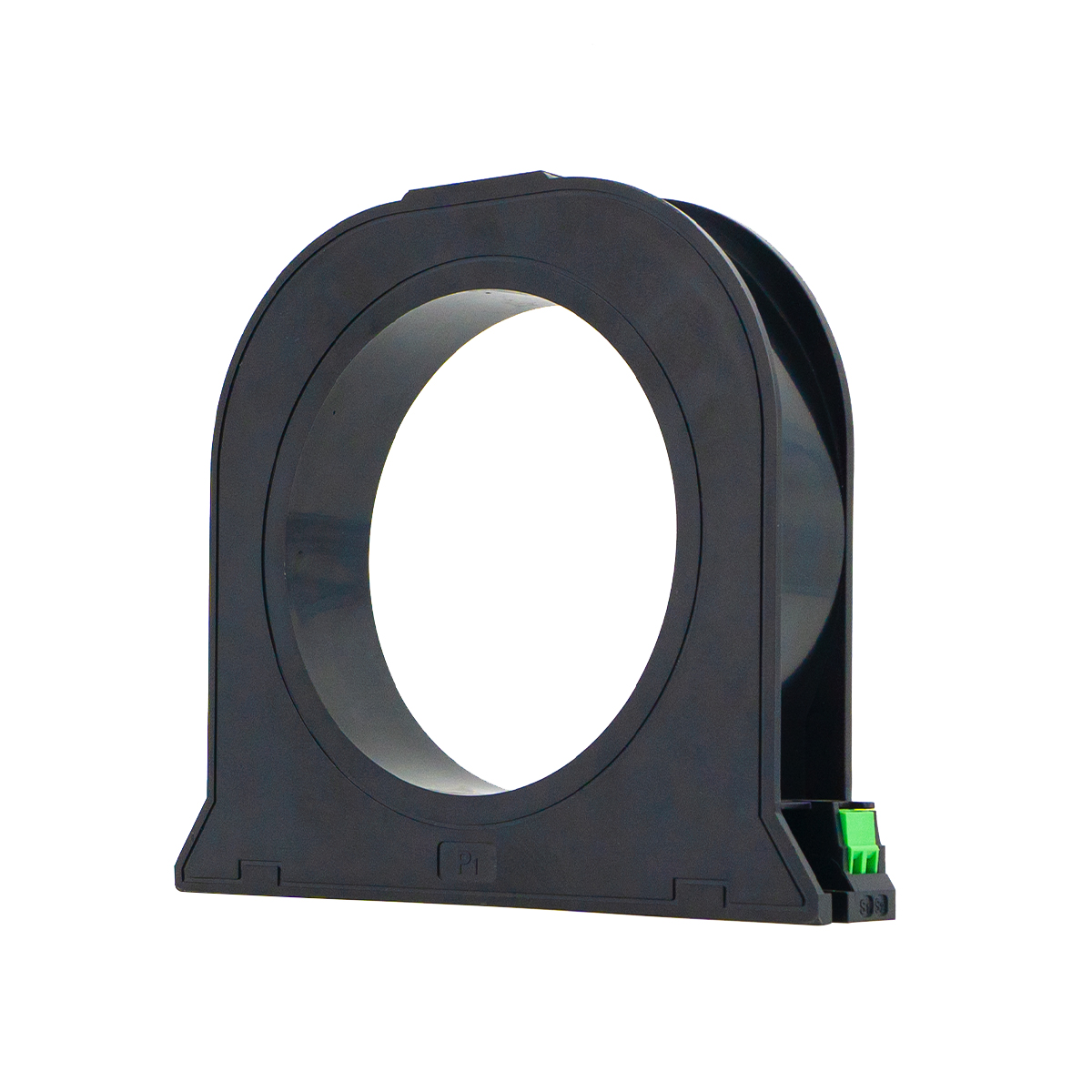

TR21317B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 105 | LWHJ-A1-A2 172-28-151- 161-5.5-7.5 |

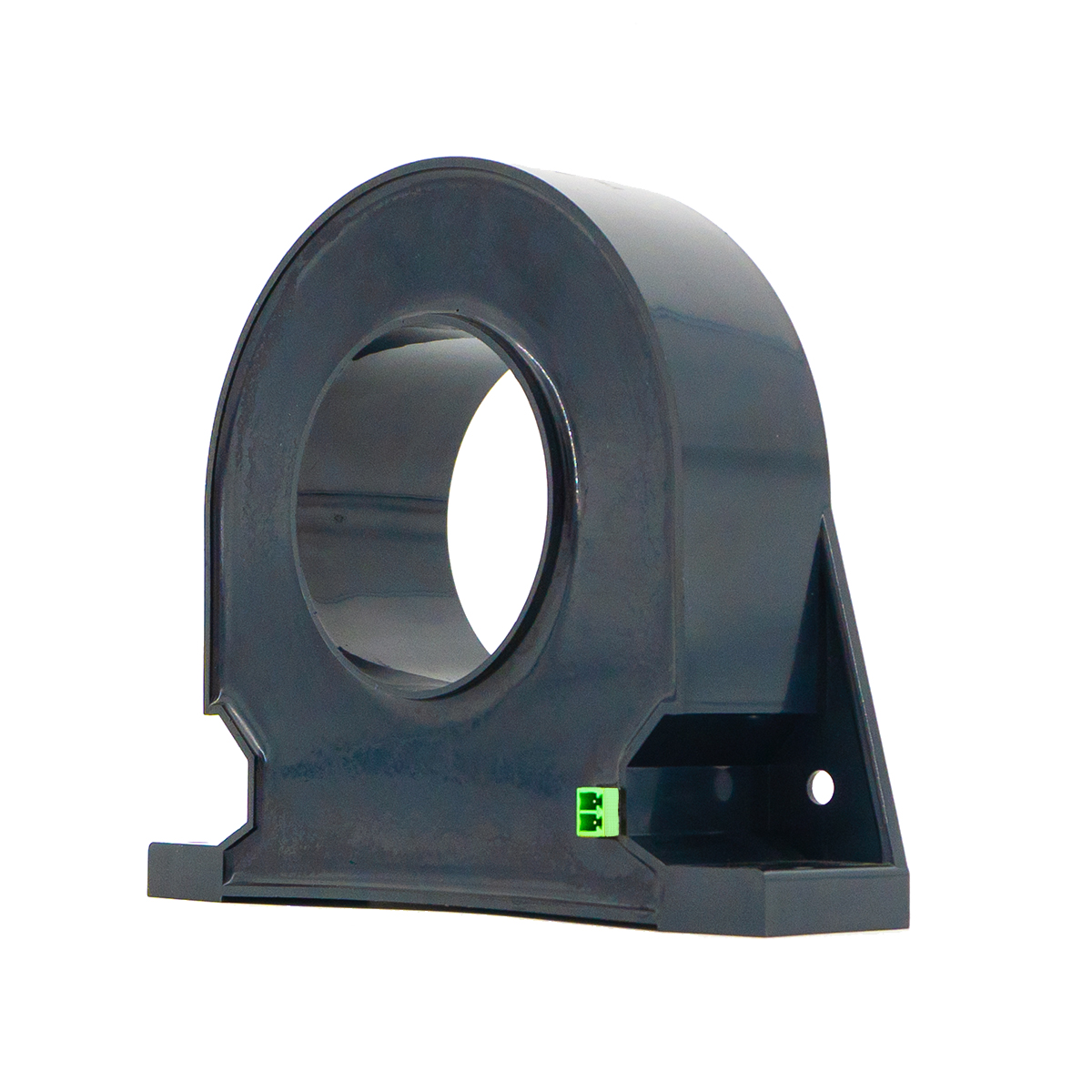

TR21117B | 10 mA ～ 5a | 10A | 1000: 1 2000: 1 | 0.2, 0.5 | ≤500 | 72 | LWHJ-A1-A2 175-42-150- 150-6.2-13 |
Diagrama de estructura de esquema (Unidad: MM）
