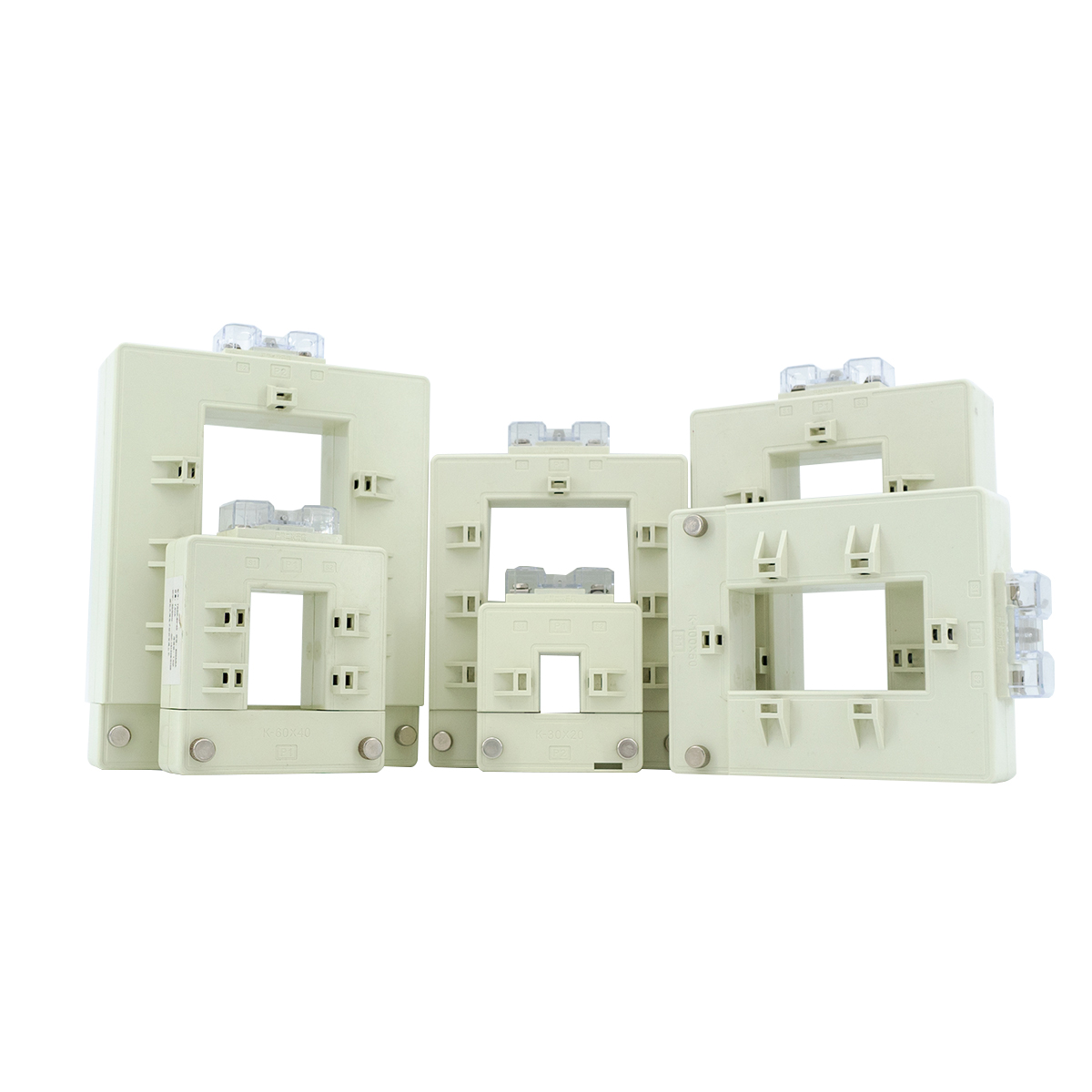

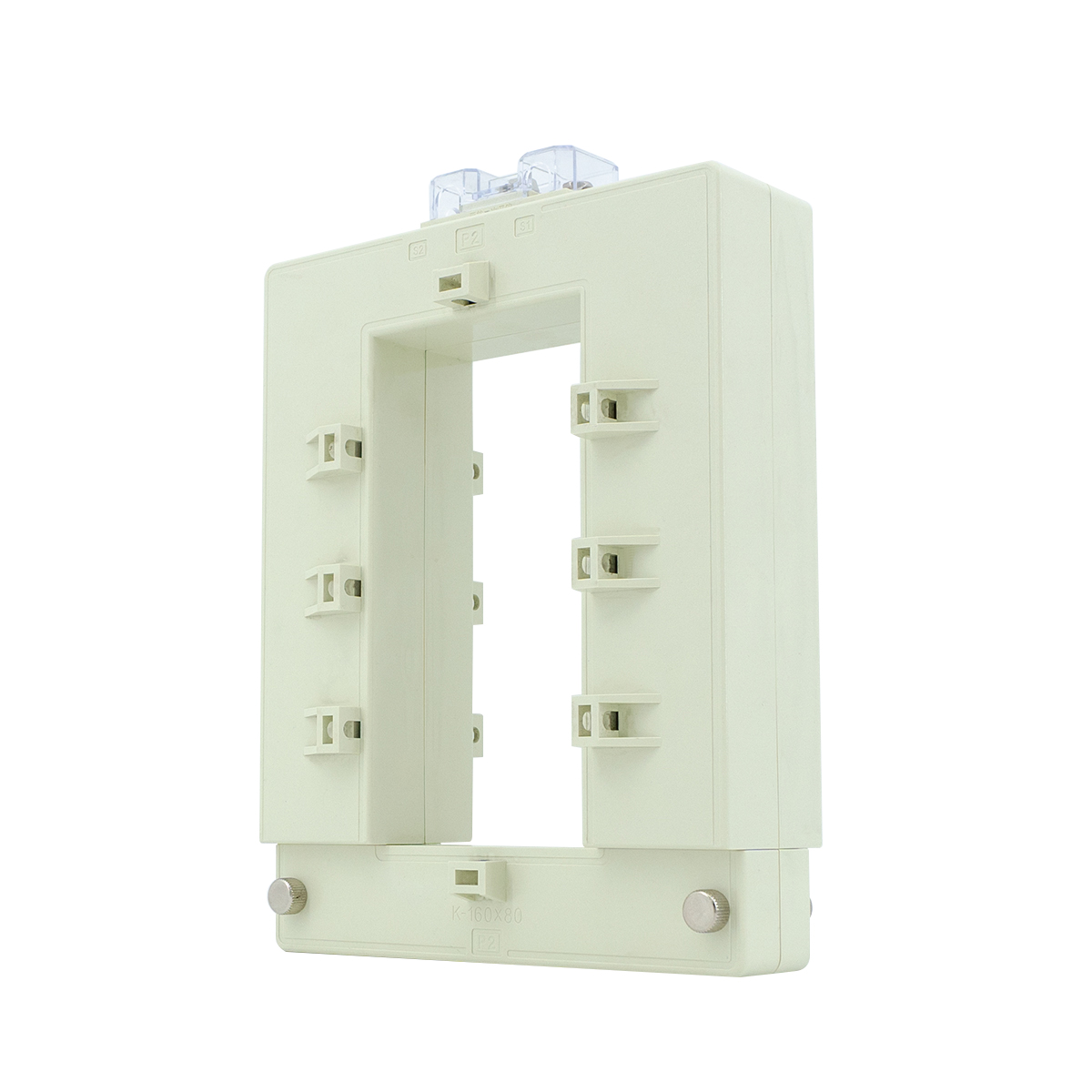

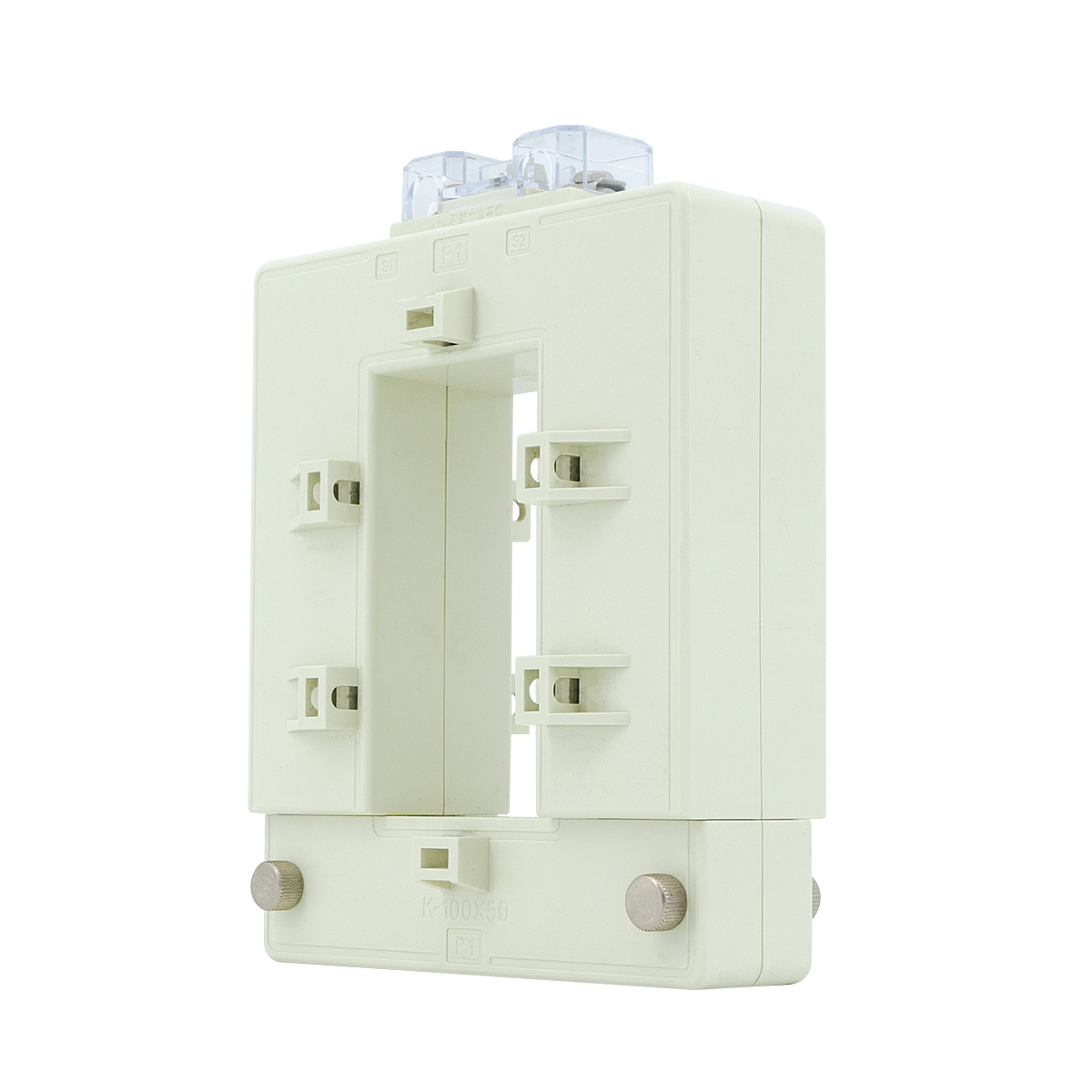

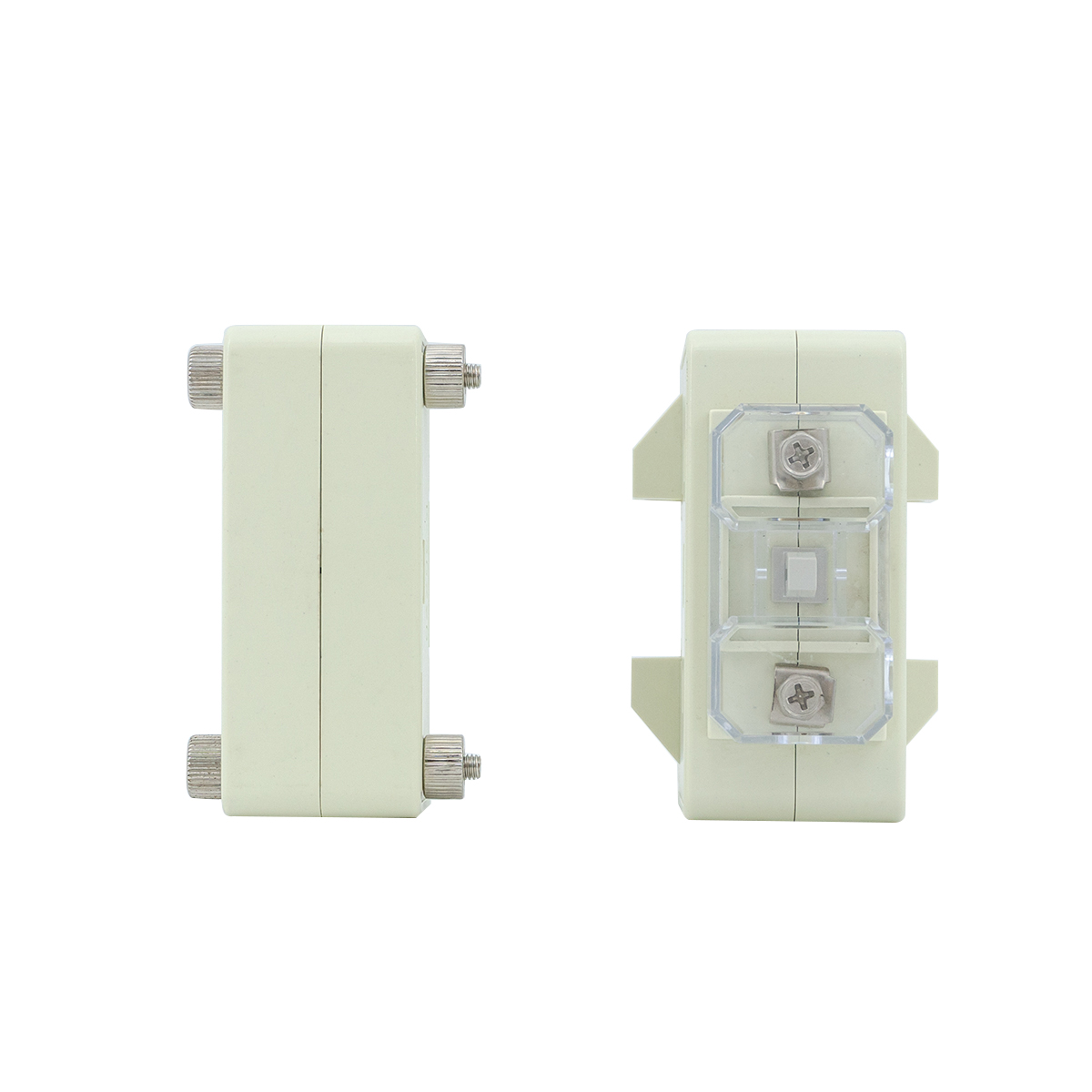

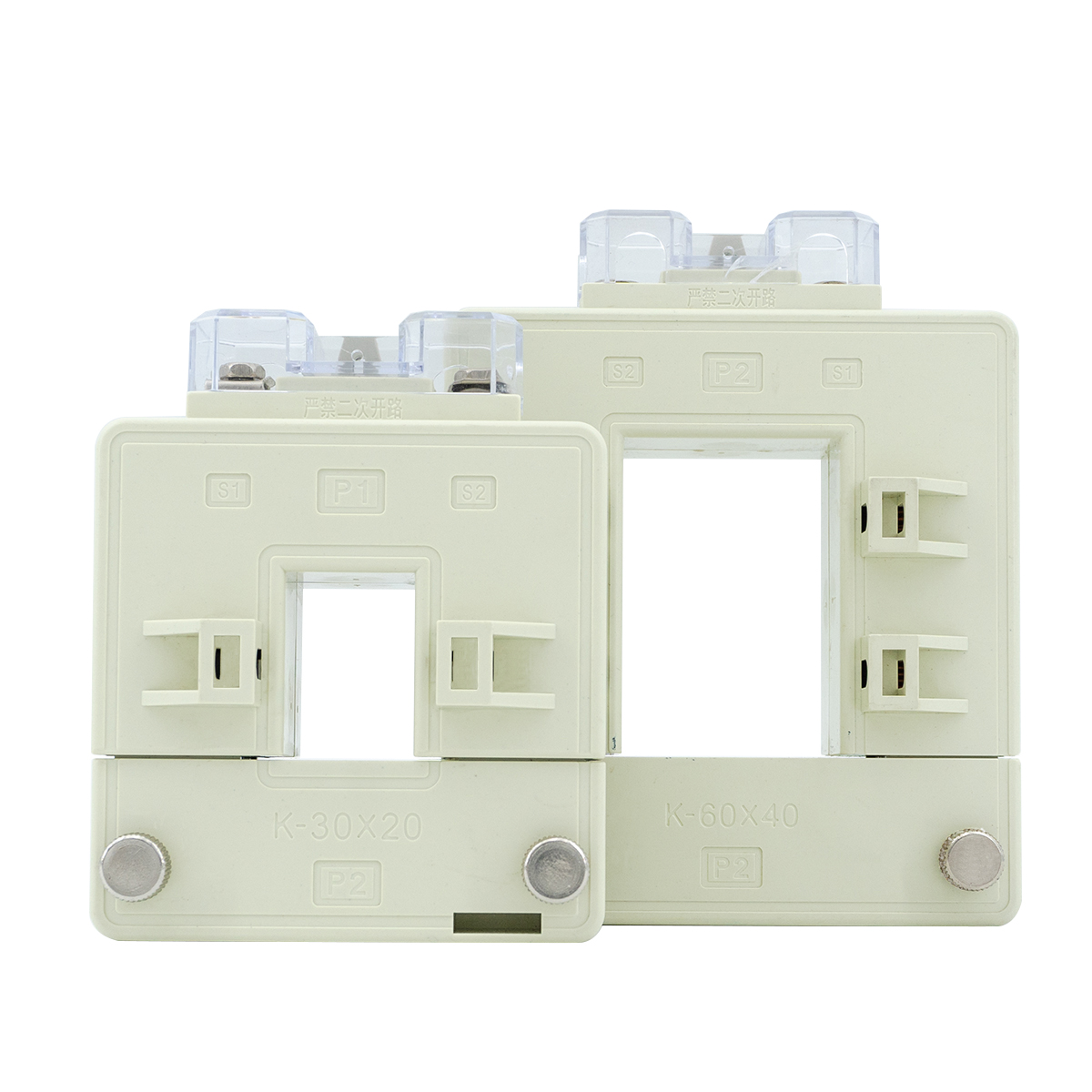

Transformador de corriente de núcleo dividido de la barra de la serie TRDP de la serie TRDP

Se utiliza principalmente para la medición y protección de equipos eléctricos en un sistema de alimentación de CA de 0,66 kV. También se puede usar junto con la protección de retransmisión, la medición y los dispositivos de medición y se usa ampliamente en la reconstrucción de la red de energía urbana y rural. Este tipo de transformador es fácil de instalar, no necesita eliminar el cable una vez y también puede operarse con electricidad, lo que no afecta la instalación y el uso normales de los clientes.
Estado de Disponibilidad:
Preguntar Añadir al carrito

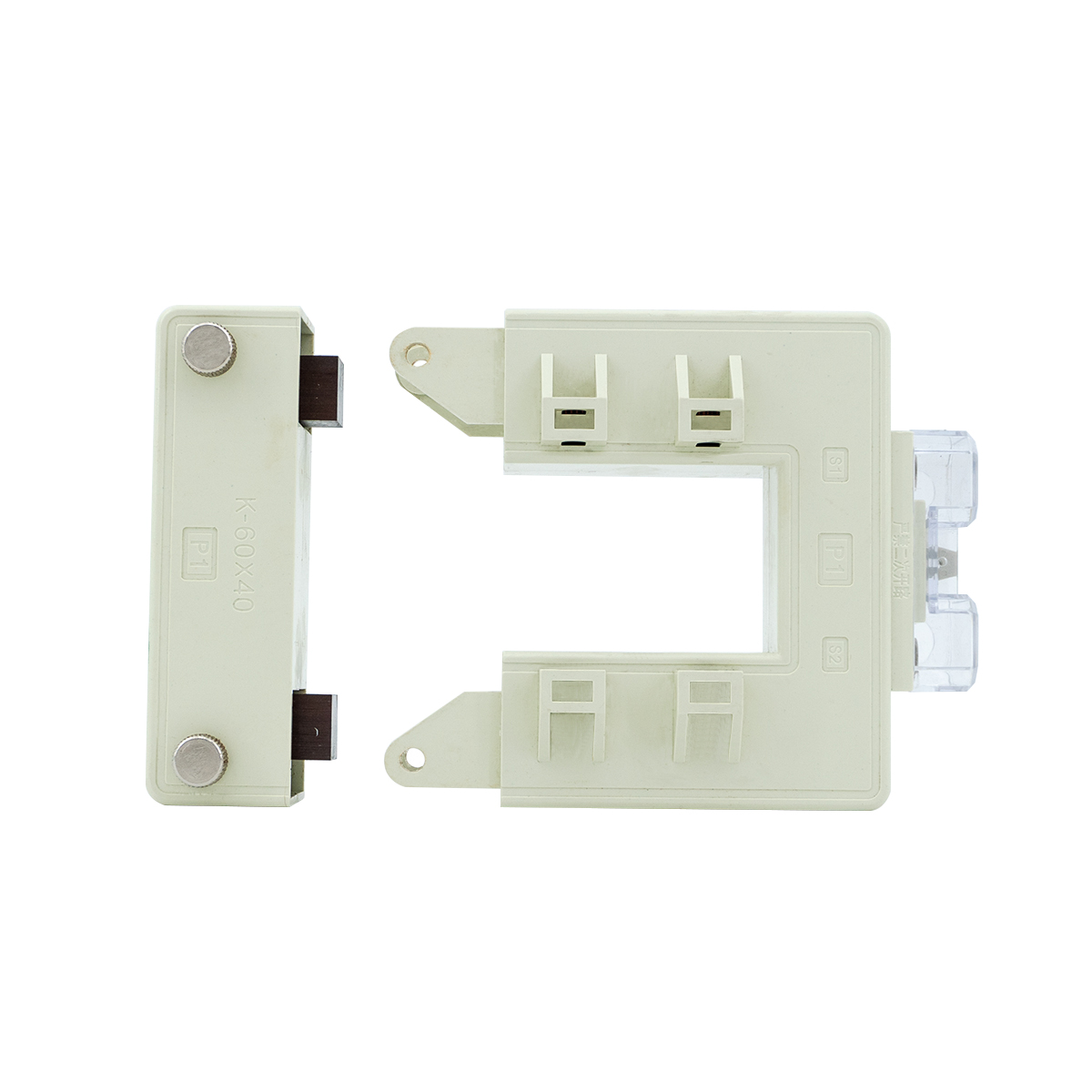

*  Estructura separada, fácil de instalar y fácil de operar.

*  El núcleo de hierro se puede dividir, la precisión es alta y el circuito magnético es pequeño.

*  Para la medición actual, monitoreo y protección de líneas y equipos.

*Las ventanas internas son grandes y pueden pasar a través de abrazaderas, cables o barras colectivas.


Especificación

Parámetros

Símbolo

Indicador

Corriente de entrada nominal

En

100A ~ 5000A

Corriente de salida nominal

Yo o

1a, 5a

Carga nominal

RL

1VA ~ 30VA

Clase de precisión

ρ

0.5 ,1.0 ， 1.5 clase

Corriente térmica a corto plazo

－

20 × en

Voltaje de soporte

V D

3000VAC/min

Resistencia dieléctrica

－

1000MΩ/500VAC

Temperatura de operación

Ejército de reserva

-25 ℃ ~ +75 ℃

Humedad ambiental

－

≤85%

Frecuencia de operación

f

50 ~ 60Hz


Precretos de instalación

*  Antes de instalar el transformador de corriente abierto, debe estar conectado al medidor eléctrico (u otro dispositivo de medición)

dos veces para garantizar que el transformador secundario no esté abierto


*  Coloque todos los transformadores de corriente abiertos conectados con cables secundarios en el sitio y espere la instalación;

*  Si la barra colectiva primaria en el sitio es un cable, se puede realizar la instalación de Lie; Si la barra colectiva primaria es una barra de cobre

, la operación en vivo requiere un nivel relativamente alto de competencia para el operador y requiere buenas medidas de protección de aislamiento;


*  Al instalar el transformador, los objetos extraños, como las impurezas y el polvo, no deben caer en la superficie cortada del núcleo de hierro, para no afectar el rendimiento del transformador.


Tipo

especificación

carga nominal (VA)

0.5 CLSS

1.0 clase

1.5 clase


TRDP-30*20

100a/5a

-

-

1.5

150a/5a

-

-

2

200a/5a

-

1.5

2.5

250a/5a

-

1.5

3.75

300a/5a

1.5

3.75

5

400a/5a

2.5

5

10



TRDP-60*40

200a/5a

-

1.5

2.5

300a/5a

1.5

2.5

2

400a/5a

1.5

2.5

2

500a/5a

2.5

5

15

600a/5a

2.5

5

17.5

750a/5a

2.5

5

18

800a/5a

2.5

7.5

18

1000A/5A

5

10

20



TRDP-80*50

250a/5a

1

1.5

3.75

300a/5a

1.5

2.5

5

400a/5a

1.5

2.5

5

500a/5a

2.5

5

15

600a/5a

2.5

5

17.5

750a/5a

2.5

5

18

800a/5a

2.5

7.5

18

1000A/5A

5

10

20



TRDP-80*80

250a/5a

1

2

4

300a/5a

1.5

2.5

5

400a/5a

1.5

2.5

5

500a/5a

2.5

5

15

600a/5a

2.5

5

17.5

750a/5a

2.5

5

18

800a/5a

2.5

7.5

18

1000A/5A

5

10

20

Tipo

Especificación

Carga nominal (VA)

0.5 clase

1.0 clase

1.5 clase



TRDP-100*50

500a/5a

2.5

5

15

600a/5a

2.5

5

17.5

750a/5a

2.5

5

18

800a/5a

2.5

7.5

18

1000A/5A

5

10

20

1200A/5A

5

12.5

24

1250a/5a

7.5

15

28

1500A/5A

7.5

17

30



TRDP-120*80

500a/5a

-

4

12.5

600a/5a

-

5

15

750a/5a

2.5

6

17.5

800a/5a

2.5

7.5

18

1000A/5A

5

10

20

1200A/5A

5

12.5

24

1250a/5a

7.5

15

28

1500A/5A

7.5

17

30

1000A/5A

10

15

20



TRDP-140*60

1500A/5A

15

20

25

2000a/5a

15

20

25

2500a/5a

15

20

25

3000a/5a

20

25

30

4000a/5a

20

25

30

5000A/5A

20

25

30



TRDP-160*80

1000A/5A

10

15

20

1500A/5A

15

20

25

2000a/5a

15

20

25

2500a/5a

15

20

25

3000a/5a

20

25

30

4000a/5a

20

25

30

5000A/5A

20

25

30


Dimensión



Tamaño del producto

Dimensions

Tamaño de perforación

W

H

D

a

e

TRDP-30*20

90

114

40

22

32

TRDP-60*40

114

140

36

42

62

TRDP-80*50

122

160

40

52

82

TRDP-80*80

144

160

36

82

82

TRDP-100*50

144

190

48

52

102

TRDP-120*80

152

200

40

82

122

TRDP-140*60

164

234

52

62

142

TRDP-160*80

184

254

52

82

162




Precauciones de instalación

Antes de instalar el transformador de corriente abierto, debe conectarse al medidor eléctrico (u otro dispositivo de medición) dos veces para garantizar que el transformador secundario no esté abierto;

Coloque todos los transformadores de corriente abiertos conectados con cables secundarios en el sitio y espere la instalación;

Si la barra colectiva primaria en el sitio es un cable, se puede realizar la instalación de mentiras; Si la barra colectiva primaria es una barra de cobre, la operación en vivo requiere un nivel relativamente alto de competencia para el operador y requiere buenas medidas de protección de aislamiento;

Al instalar el transformador, los objetos extraños, como las impurezas y el polvo, no deben caer en la superficie cortada del núcleo de hierro, para no afectar el rendimiento del transformador.
