Transformador de corriente de núcleo de rango de rango amplio de 0.5s de 0.5s

Un transformador de corriente de núcleo dividido es un tipo de transformador de corriente que está específicamente diseñado para facilitar la instalación y adaptabilidad. A diferencia de los modelos de núcleo sólido, se puede abrir y sujetar un núcleo dividido alrededor de un conductor existente sin desconectarlo. Esta característica hace que sea muy práctico en la modernización de los sistemas de monitoreo de energía y la mejora de los dispositivos de protección en entornos de energía industrial, comercial y renovable.

Estructuras comunes

Los CT de núcleo dividido están construidos con varios diseños estructurales diferentes dependiendo de la aplicación:

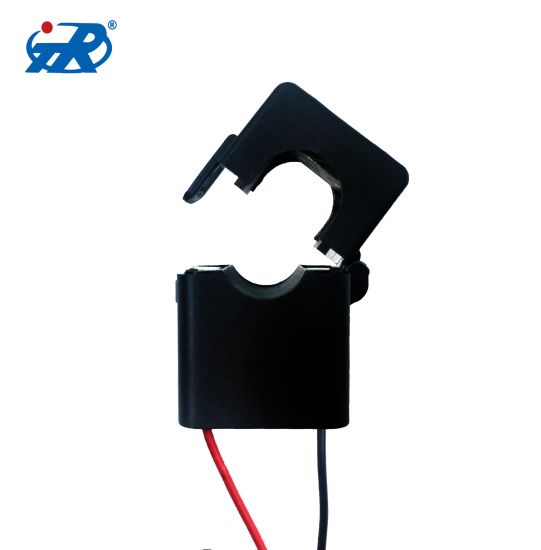

1. Diseño de tipo pinza
   Esta es la estructura más utilizada, con un mecanismo con bisagras o pestillo que permite que la CT se sujete rápidamente alrededor del conductor. Ofrece conveniencia para la medición actual temporal y permanente.

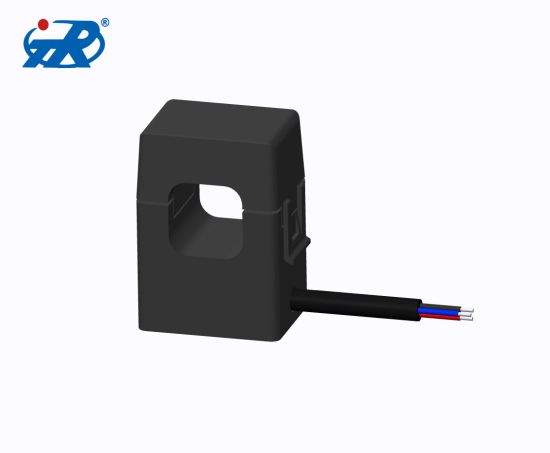

2. Diseño rectangular o de tipo ventana
   diseñado para adaptarse a las barras colectivas o conductores planos, esta estructura es común en gabinetes de aparambla y grandes paneles de distribución. Su tamaño compacto lo hace ideal para instalaciones estrechas.

3. Estructura de bobina flexible
   Algunos CT de núcleo dividido usan un diseño de bucle flexible, haciéndolos livianos y altamente adaptables. Esta estructura a menudo se usa en aplicaciones donde los conductores tienen forma de irregularmente o se colocan en espacios difíciles de alcanzar.

4. El diseño de núcleo de precisión
   para aplicaciones que requieren alta precisión, como pruebas de laboratorio o monitoreo de calidad de potencia, materiales magnéticos de precisión y blindaje mejorado se utilizan para reducir los errores de medición en la articulación dividida.

Escenarios de aplicación

1. Commercial Building Energy Management
CTS Split Core se implementa ampliamente en oficinas, centros comerciales y hospitales para el monitoreo del consumo de energía. Al apretar los alimentadores y los circuitos de ramas, proporcionan datos en tiempo real para los sistemas de gestión de energía. Esto permite a los operadores de edificios optimizar los sistemas HVAC, reducir la demanda máxima y alcanzar los objetivos de eficiencia energética.

2. Las fábricas de protección de equipos industriales
y las plantas utilizan CTS de núcleo dividido para monitorear motores, unidades y maquinaria pesada. Al alimentar datos de corriente precisos a relés protectores, ayudan a detectar sobrecargas y cortocircuitos, reduciendo el tiempo de inactividad y el daño del equipo.

3. Smart Grid y monitoreo de servicios públicos
como parte de la infraestructura de medición avanzada, los CT de núcleo dividido permiten a los servicios públicos modernizar los sensores en las líneas eléctricas existentes sin interrupción del servicio. Proporcionan datos valiosos para el equilibrio de carga, la detección de fallas y la evaluación de la calidad de la potencia.

4. Integración de energía renovable
Los proyectos solares y eólicos a menudo requieren soluciones de monitoreo flexibles. de núcleo dividido El transformador de corriente se instalan en salidas de inversor y conexiones de cuadrícula para medir el flujo de corriente, garantizar el cumplimiento de los estándares de la red y admitir una integración renovable eficiente.

5. Relación con otros transformadores,
mientras que las CT de núcleo dividido se usan principalmente para la medición actual, su rol complementa dispositivos como el transformador Buck Boost. El transformador Buck Boost se usa comúnmente en sistemas de distribución de bajo voltaje para ajustar los niveles de voltaje ligeramente hacia arriba o hacia abajo, asegurando un funcionamiento estable de equipos sensibles. Juntos, las unidades de CTS y Buck Boost de núcleo dividido proporcionan soluciones integrales: CTS monitorea la corriente y la salud del sistema, mientras que los dispositivos Buck Boost corrigen variaciones de voltaje menores. Esta sinergia mejora tanto la eficiencia energética como la confiabilidad del equipo en aplicaciones comerciales e industriales.

Conclusión

El transformador de corriente de núcleo dividido es una herramienta versátil en los sistemas eléctricos modernos. Sus variaciones estructurales (tipo de clase, tipo ventana, bobina flexible y diseños de precisión) lo hacen adecuado para diversos entornos. Desde edificios comerciales hasta plantas industriales y granjas de energía renovable, los CT de núcleo dividido proporcionan una forma confiable y no intrusiva de medir la corriente. Cuando se combinan con dispositivos complementarios como transformadores de impulso de dinero, contribuyen a sistemas de distribución de energía más seguros, más eficientes y más sostenibles.
