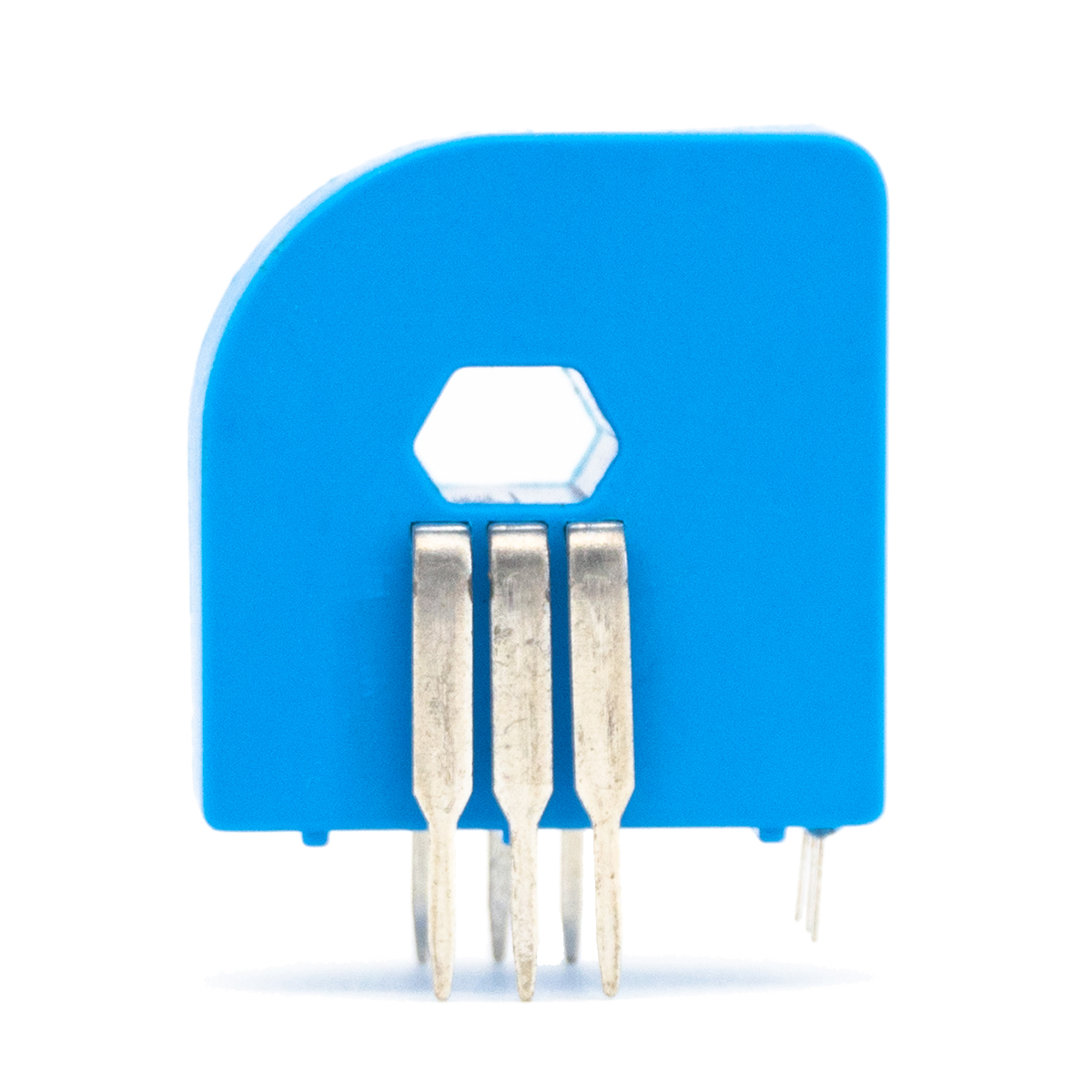

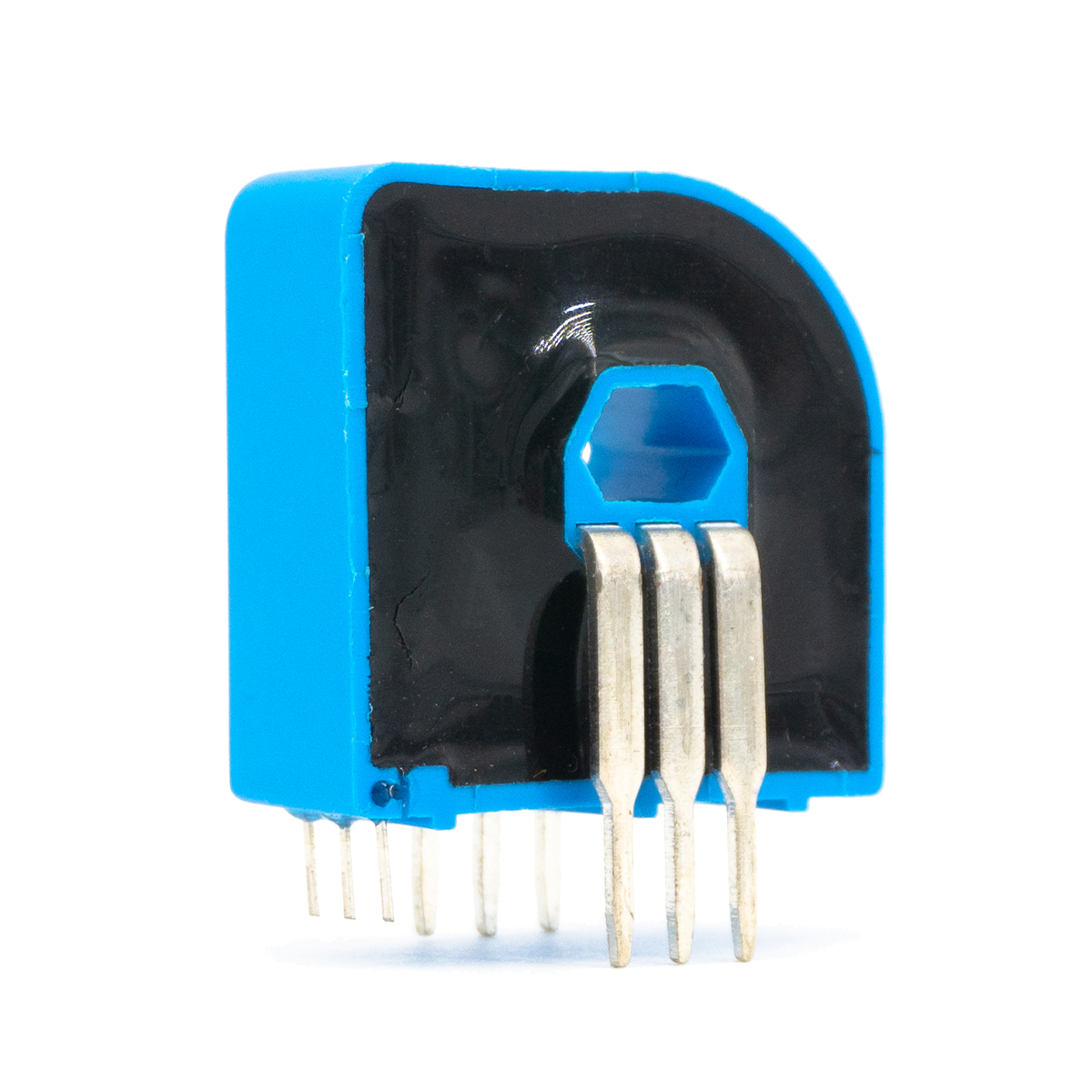

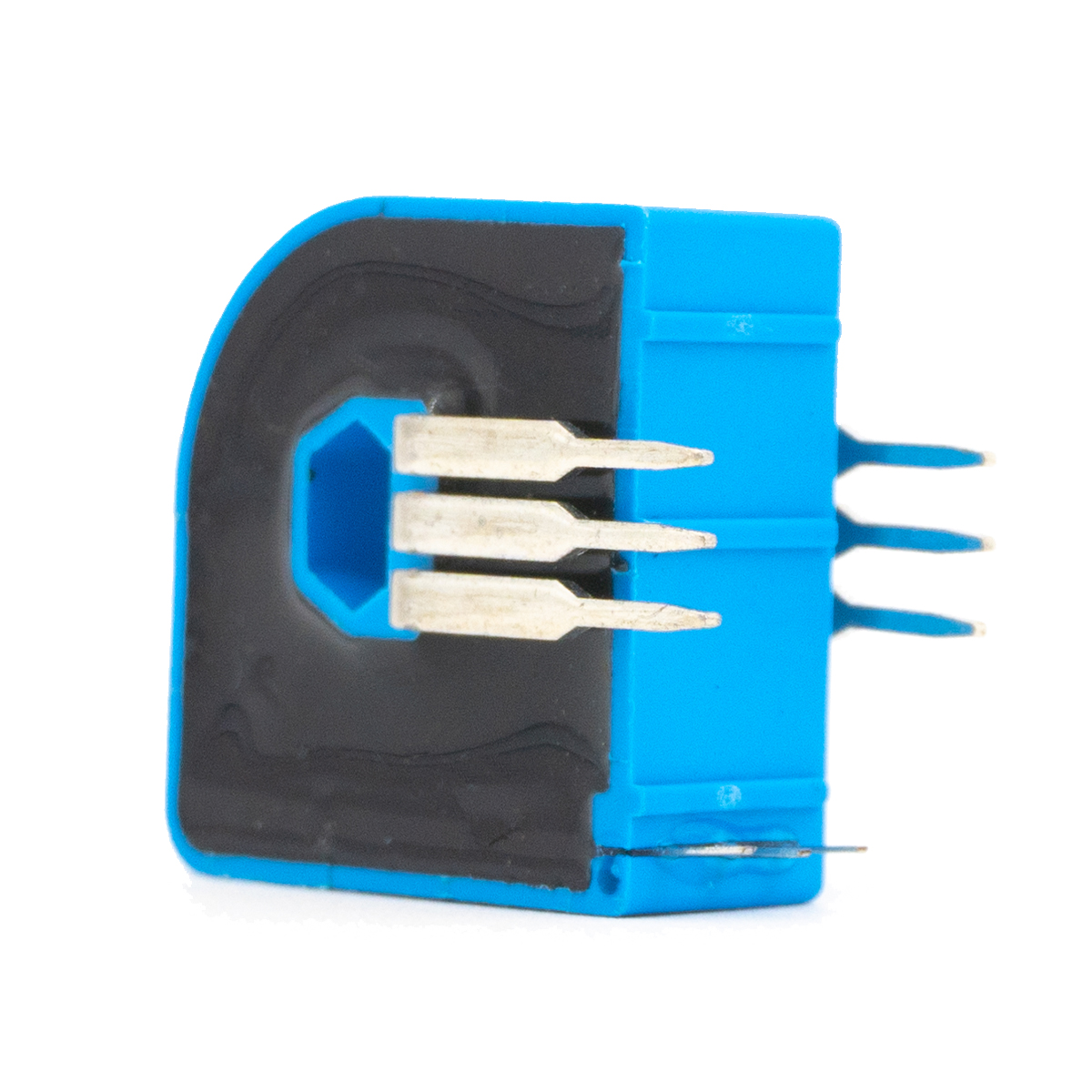

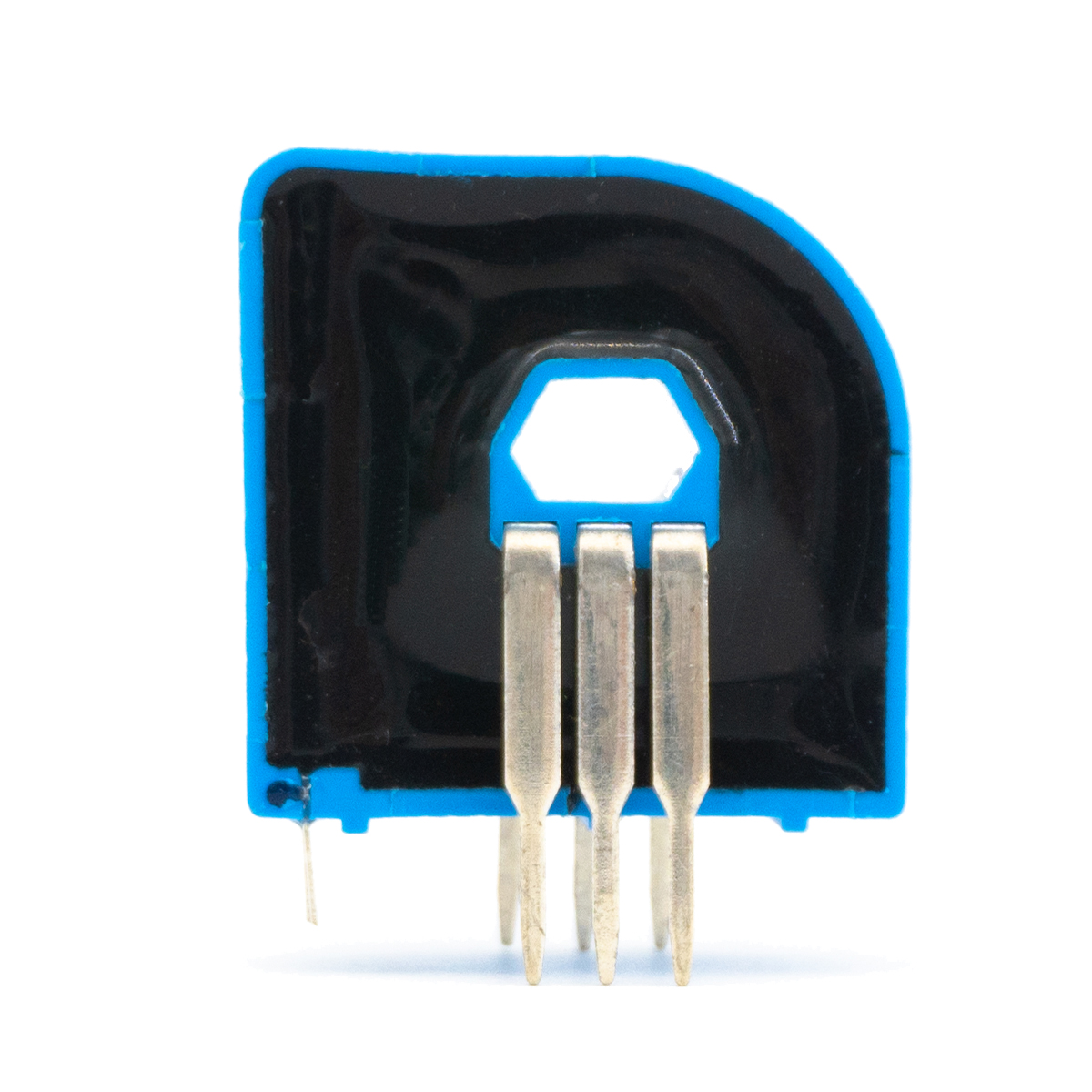

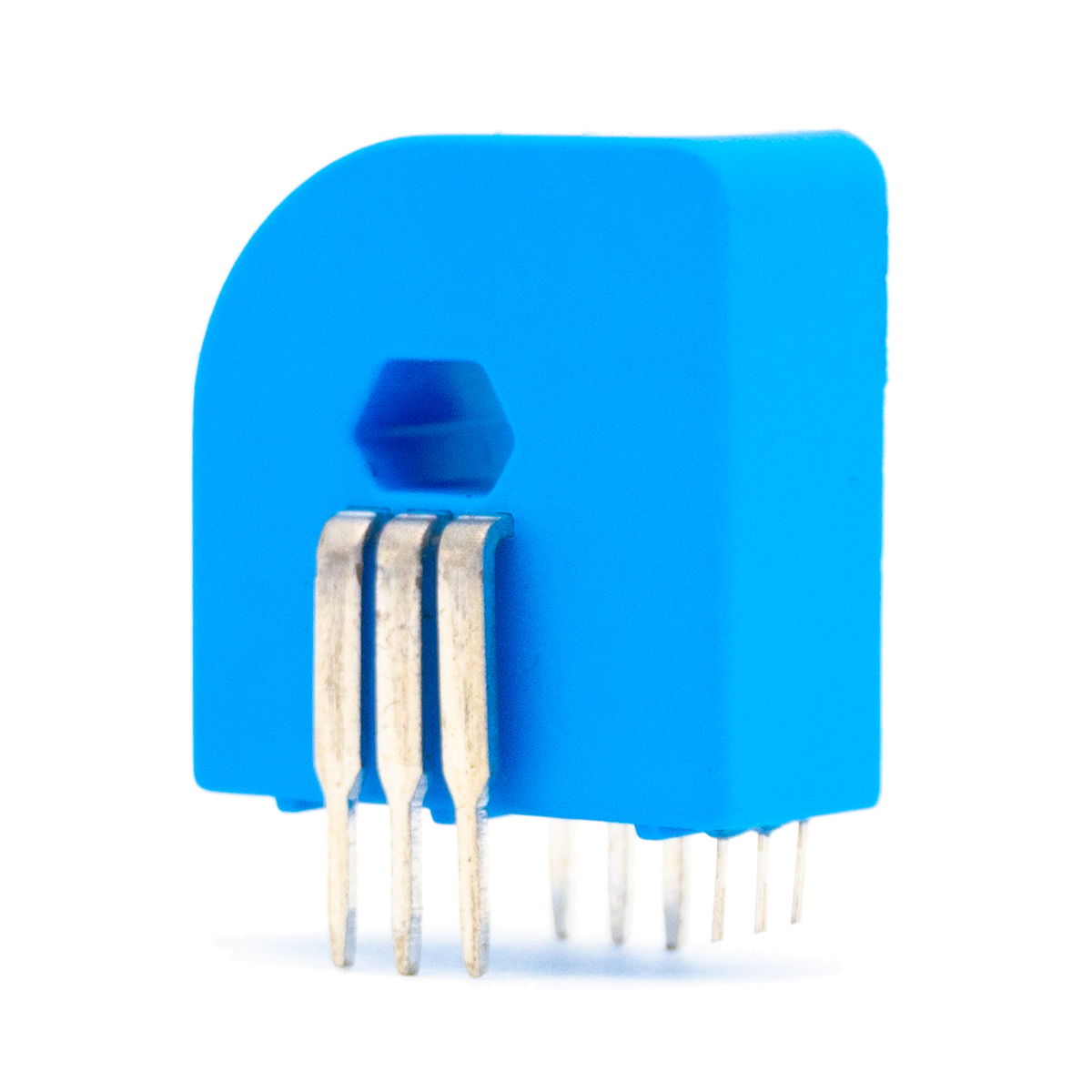

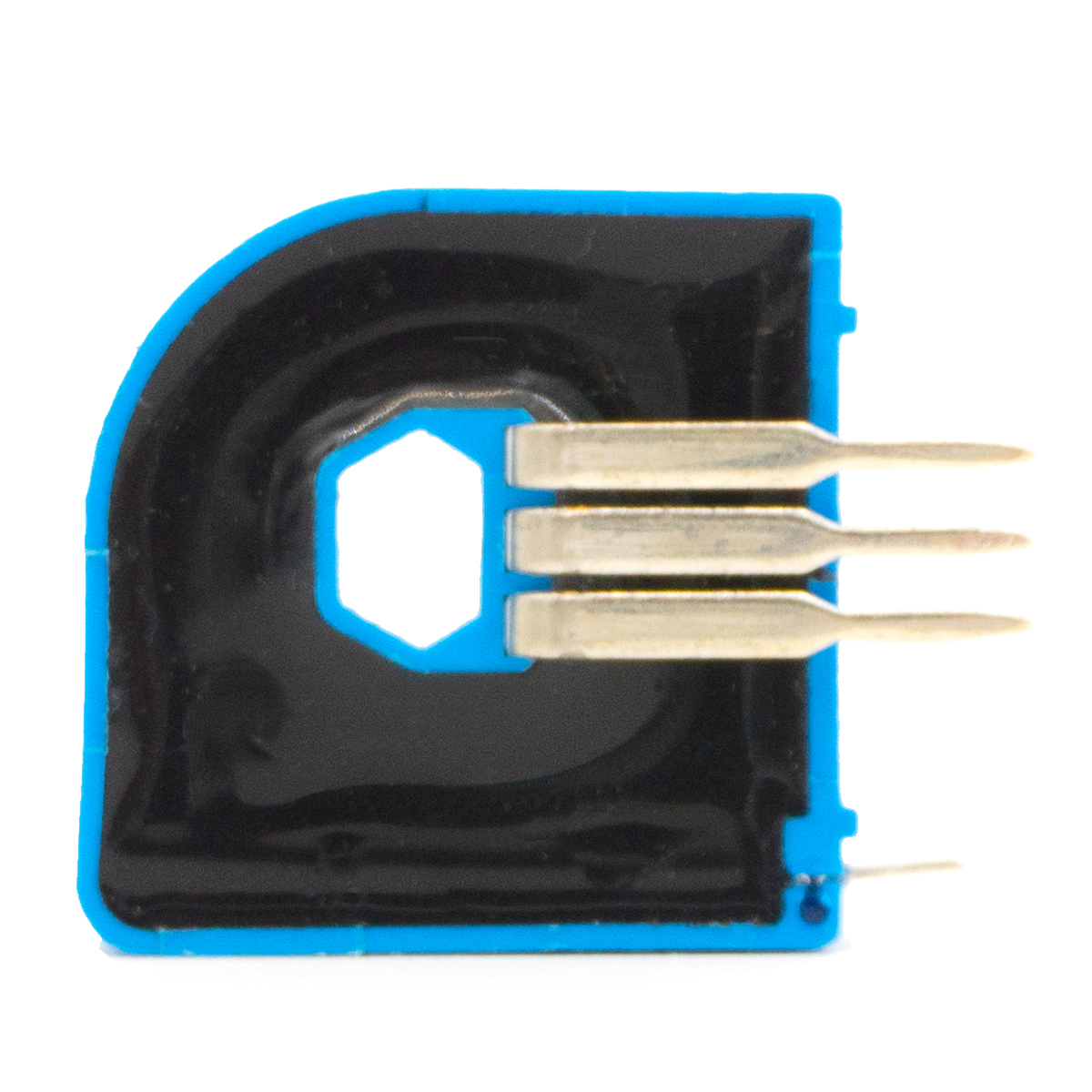

TR0225-LBH5
TR
50000
T/T, Western Union, Paypal
Shanghái, China
MIDA LA CORRIENTE DE FORMA DE ONDA ARBIRARIA, COMO CC CA, PICO TRANSITORIO, MEDICIÓN DE PAMMETROS. MEJOR LINEALIDAD,
BUEN RENDIMIENTO DINÁMICO TRABAJANDO A MANO, FUERTE CAPACIDAD DE SOBRECARGA,
Utilizado en energía eléctrica, automatización industrial, maquinaria, automoción, electrodomésticos y otras industrias y campos.
El campo magnético generado por la corriente primaria Ip que fluye a través del conductor se concentra en el anillo magnético. La magnitud de este campo magnético es proporcional a la corriente que fluye a través del conductor. El elemento Hall en el entrehierro del anillo magnético mide y amplifica la salida, y el voltaje de salida Vs refleja la corriente primaria Ipo con precisión.
Altamente aislado entre el lado primario y secundario
Tamaño pequeño, peso ligero
Sin pérdida de inserción, bajo consumo de energía
Amplio rango de detección
| Especificación | 6A/0,625V | 15A/0,625V | 25A/0,625V | Unidad | |
|---|---|---|---|---|---|
| IPN | Corriente de entrada nominal primaria | 6 | 15 | 25 | A |
| IP | Rango de medición de corriente primaria | 0~18 | 0~45 | 0~75 | A |
| VSN | Tensión de salida nominal secundaria | 2,5±0,625 | V | ||
| VC | El voltaje de la fuente de alimentación | +5V(±5%) | V | ||
| IC | Consumo actual | <20 | mamá | ||
| Vd | Voltaje de aislamiento | Entre circuitos primario y secundario: 2,5kV/50Hz/1min | |||
| εL | Linealidad | <0,1 | %FS | ||
| X | Precisión | TA= 25 ℃: ≤ ± 0,5 | % | ||
| V0 | Voltaje compensado | TA=25℃:≤±15 | mV | ||
| Vom | Voltaje de compensación magnética | IP =0 después de 3*IPN:≤±10 | mV | ||
| VAntiguo Testamento | Deriva de temperatura de voltaje de compensación | IP=0TA=-40~+80℃:≤±0,1 | mV/℃ | ||
| Tr | Tiempo de respuesta | <500 | nS | ||
| f | Ancho de banda (-1dB) | CC ~ 200 | kilociclos | ||
| TA | Temperatura de trabajo | -40～+80 | ℃ | ||
| TS | Temperatura de almacenamiento | -45～+85 | ℃ | ||
Nota:
El sensor debe estar cableado correctamente, de lo contrario podría dañar los componentes internos del sensor.
Cuando el sensor se suelda a la placa de circuito, es necesario soldarlo con un soldador de baja temperatura, y el tiempo no debe ser demasiado largo y, en segundo lugar, los pines no deben apretarse mucho, de lo contrario la conexión interna puede abrirse.
