Estado de Disponibilidad: | |
---|---|

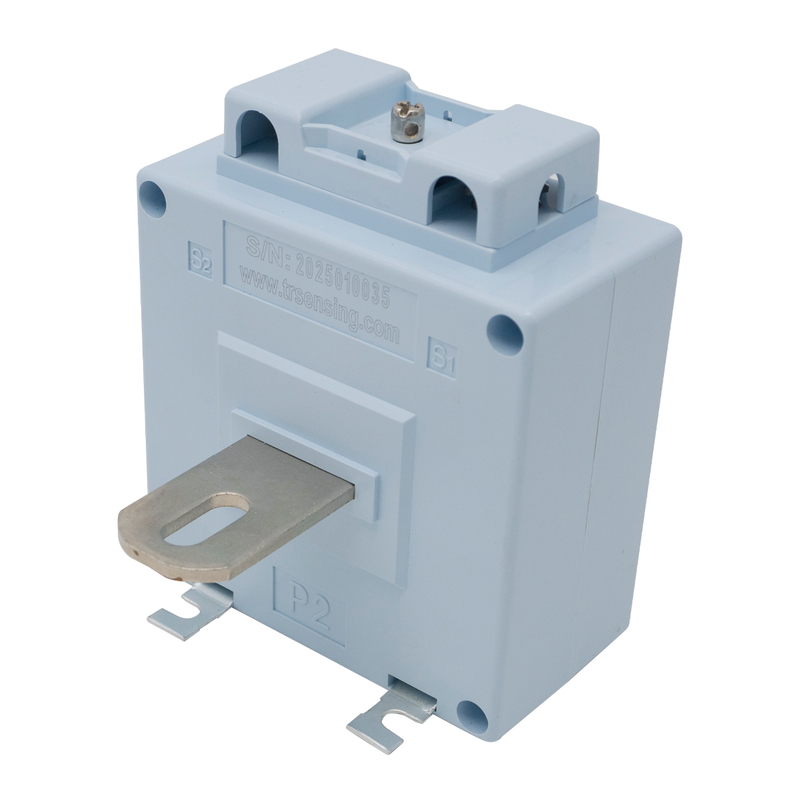

TR-BH0.66-SX 20A/1V 5VA Clase 1.0
TR
Los transformadores de corriente de bajo voltaje ofrecen varias ventajas. Pueden convertir con precisión corrientes altas en corrientes bajas y manejables, lo que permite una medición de corriente confiable para medidores y dispositivos de protección. Con alta precisión y estabilidad, desempeñan un papel crucial en el monitoreo, la protección y la automatización del sistema eléctrico. Además, presentan una gran capacidad de sobrecarga, diseño compacto, fácil instalación y alto rendimiento de seguridad, lo que los hace indispensables en diversas aplicaciones eléctricas.
* Amplio rango de medición de corriente;
* Índice de alto rendimiento, bajo costo y buena calidad;
* Instalación flexible y gran aplicabilidad;
* Soporte de servicio de personalización
Rendimiento eléctrico | Temperatura de funcionamiento | -40℃~+70℃ | Humedad relativa | ≤90% |
Nivel de voltaje | 0,66 kV | Factor de potencia | cosφ=0,8 | |
Corriente de entrada nominal | 5~6000A | Frecuencia nominal | 50/60Hz | |
Clase de precisión | 0,2S 0,2 0,5 0,5S 1 | Frecuencia de trabajo | 50Hz-60Hz | |
Capacidad nominal | 2,5~30VA | Tensión soportada a frecuencia industrial | 3KV CA 2mA/min | |
Caparazón | PC de plástico | Método de salida | Salida de terminal fijo | |
Salida secundaria nominal | 1-5A | Solicitud | Interior | |
Turnos primarios | 1-10T | Tolerancia | ±1mm |
Los transformadores de corriente de bajo voltaje ofrecen varias ventajas. Pueden convertir con precisión corrientes altas en corrientes bajas y manejables, lo que permite una medición de corriente confiable para medidores y dispositivos de protección. Con alta precisión y estabilidad, desempeñan un papel crucial en el monitoreo, la protección y la automatización del sistema eléctrico. Además, presentan una gran capacidad de sobrecarga, diseño compacto, fácil instalación y alto rendimiento de seguridad, lo que los hace indispensables en diversas aplicaciones eléctricas.
* Amplio rango de medición de corriente;
* Índice de alto rendimiento, bajo costo y buena calidad;
* Instalación flexible y gran aplicabilidad;
* Soporte de servicio de personalización
Rendimiento eléctrico | Temperatura de funcionamiento | -40℃~+70℃ | Humedad relativa | ≤90% |
Nivel de voltaje | 0,66 kV | Factor de potencia | cosφ=0,8 | |
Corriente de entrada nominal | 5~6000A | Frecuencia nominal | 50/60Hz | |
Clase de precisión | 0,2S 0,2 0,5 0,5S 1 | Frecuencia de trabajo | 50Hz-60Hz | |
Capacidad nominal | 2,5~30VA | Tensión soportada a frecuencia industrial | 3KV CA 2mA/min | |
Caparazón | PC de plástico | Método de salida | Salida de terminal fijo | |
Salida secundaria nominal | 1-5A | Solicitud | Interior | |
Turnos primarios | 1-10T | Tolerancia | ±1mm |
Diagrama de instalación
Diagrama de instalación
