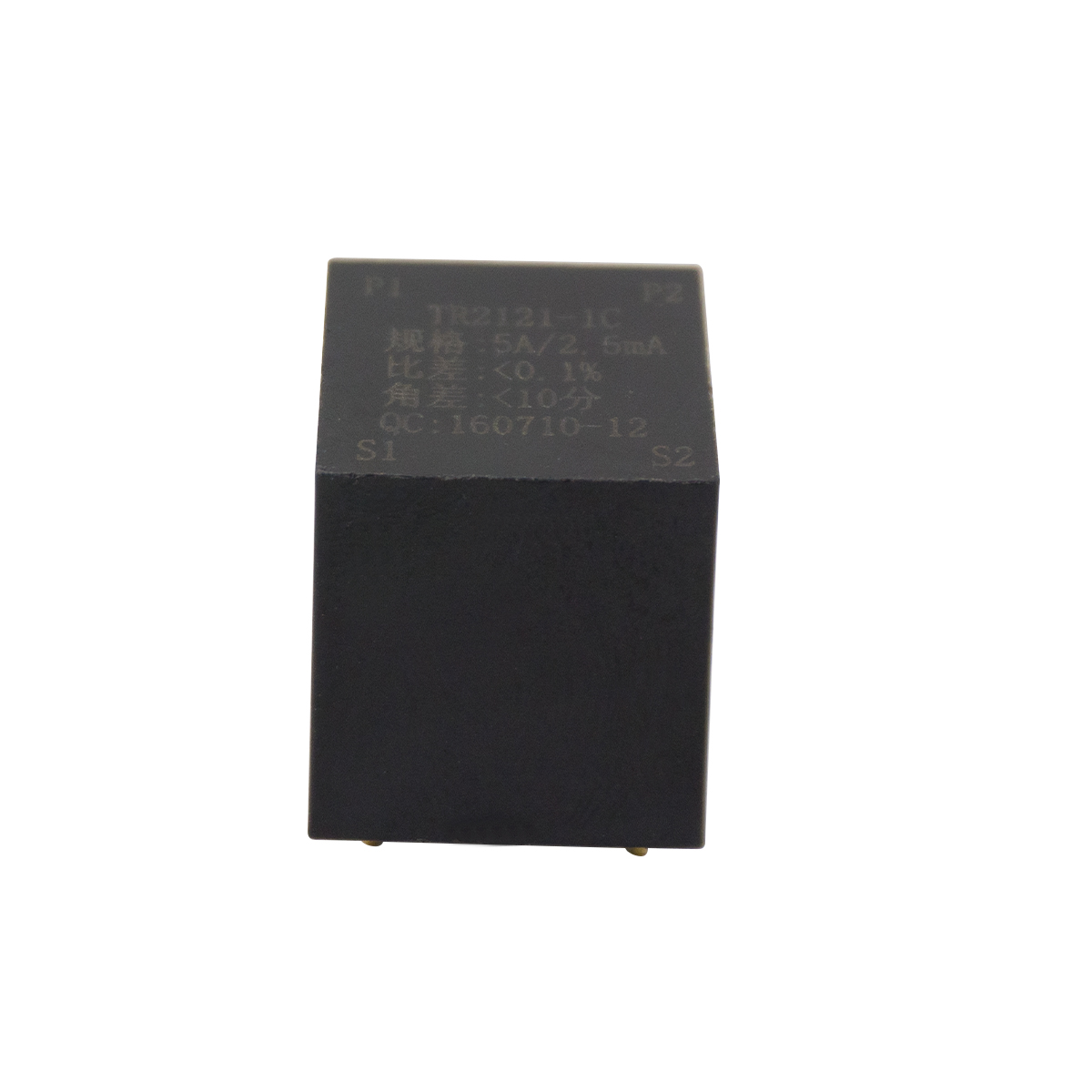

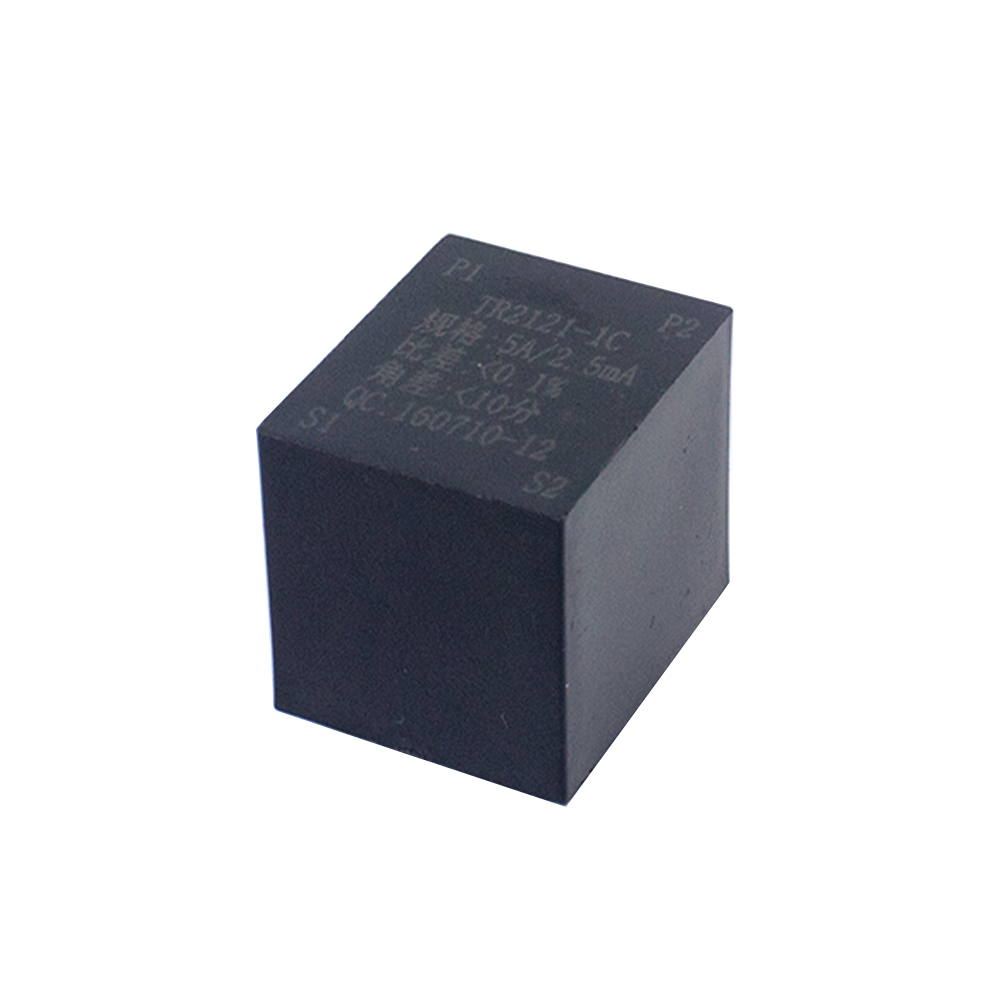

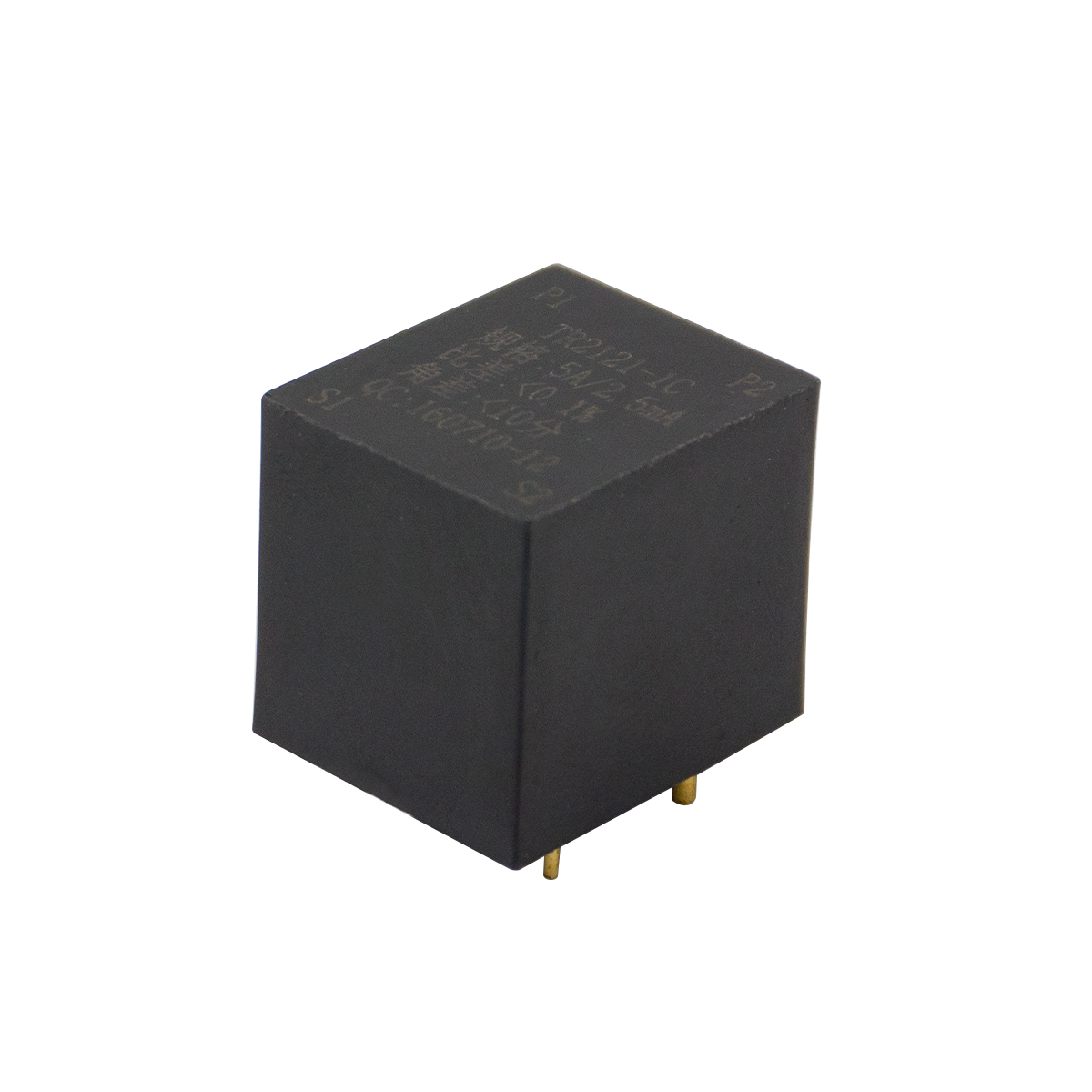

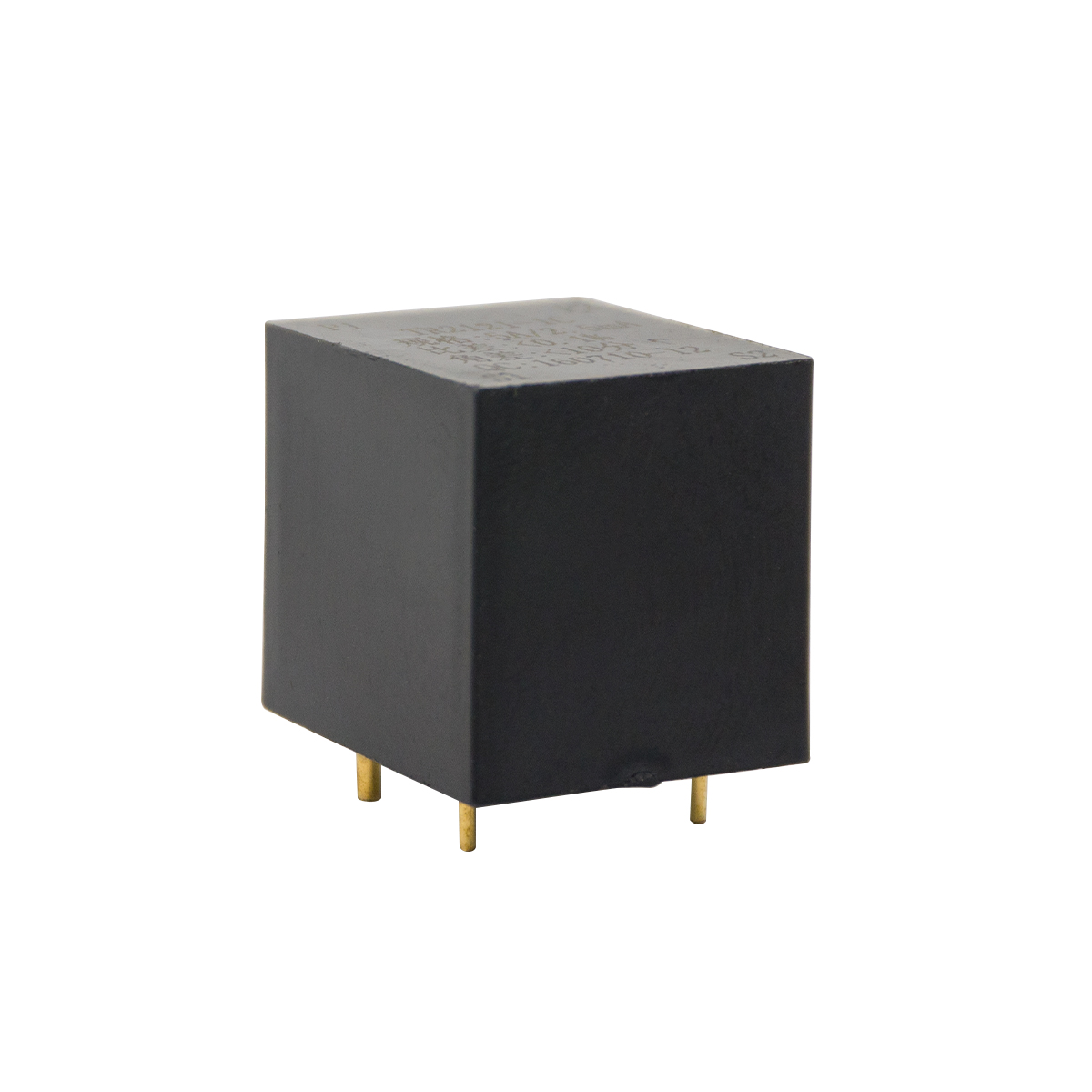

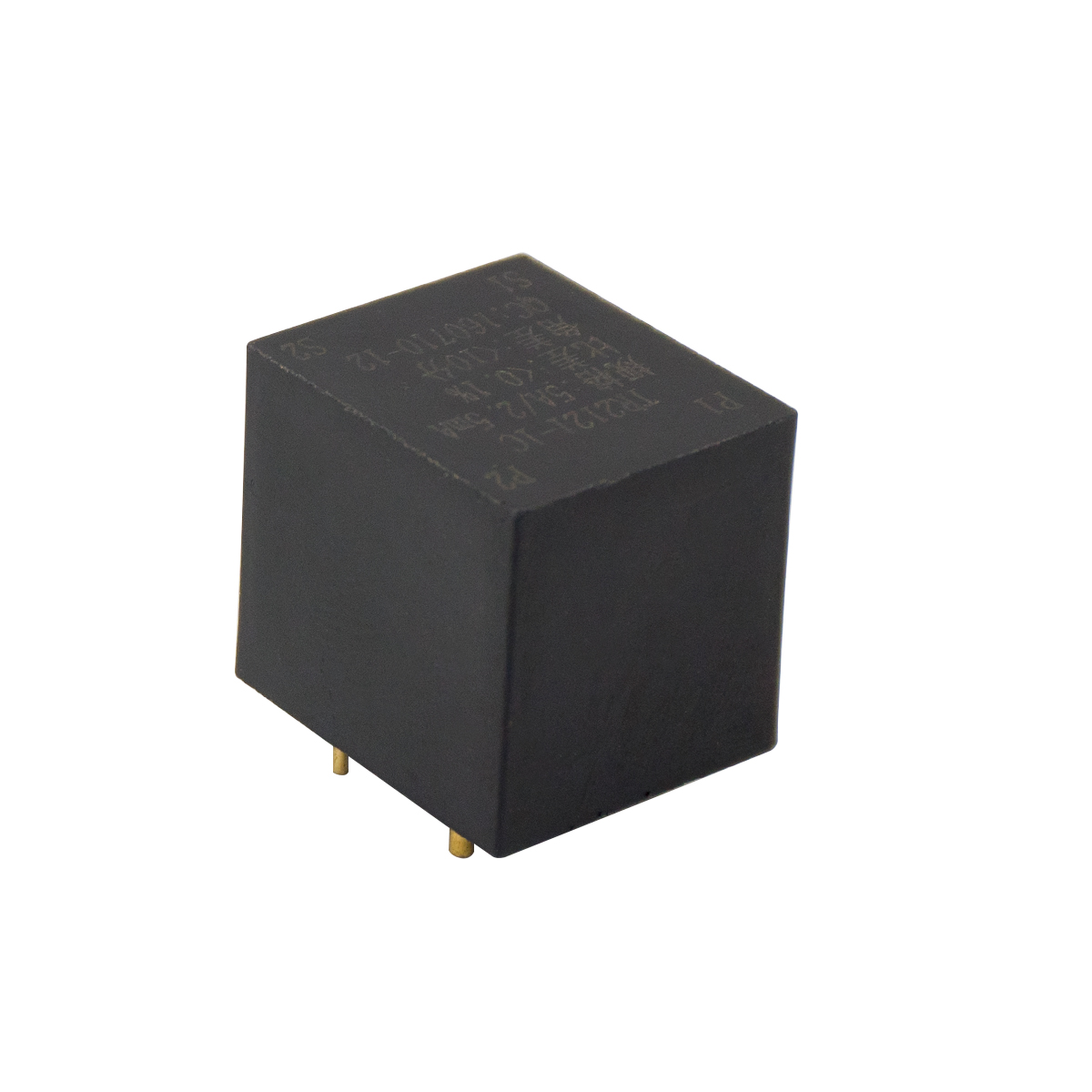

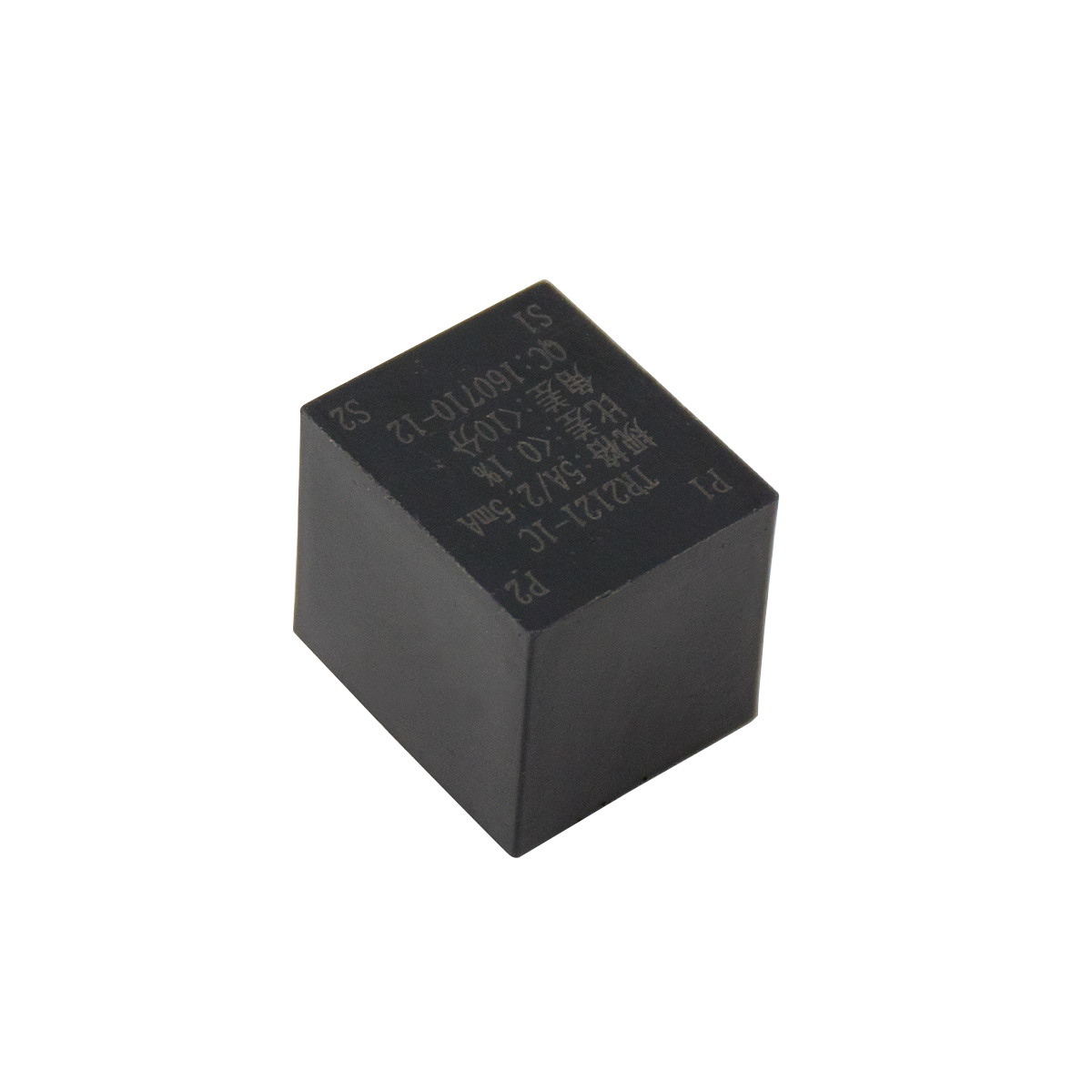

TR2121-1C
TR
300000
100
llevar a la fuerza
Transformador de corriente del instrumento
Descripción del producto
Este producto se utiliza como un dispositivo de medición de energía eléctrica que requiere alta precisión y error de fase pequeña. La corriente de CA de entrada a través del orificio del núcleo del transformador induce una señal de corriente de nivel MA en el lado secundario, que se convierte en la señal de voltaje requerida por la resistencia de muestreo de back-end y se transmite con precisión al circuito electrónico en función del micro procesamiento.
Características del producto
Bajo precio, fácil control de costos
Alta precisión, amplio rango lineal, excelente consistencia
de tamaño pequeño y peso ligero, fácil para el montaje de PCB de alta densidad, se
aplican
varias estructuras de forma disponibles
para el monitoreo de instrumentos multifunción, instrumentos de detección inteligentes, medidores electrónicos de horas de vatio y sistemas de control de edificios.
| Parámetros del producto | ||||
| Parámetros de rendimiento eléctrico | Temperatura de operación | -25 ℃～+55 ℃/-40 ℃ ~～+85 ℃ Opcional | Humedad relativa | ≤90%HPA |
| Aislamiento interno | Resina epoxídica | Resistencia a aislamiento | ＞ 500 m ohms/500vdc | |
| Fuerza media | 3000VAC/min | Voltaje de impulso de soporte | 5000V （1.2/50μssstandard Lightning Wave） | |
| Frecuencia de operación | 50 ～ 400Hz | Clase de precisión | Según （IEC 61869-2） Clase 0.1 ,0.2 y （JBT/10665-2016） 0.1 ,0.2 | |
| Amigable con el medio ambiente | De acuerdo con el requisito de ROHS; | |||
| Valor típico de los productos | |||||||
| Tipo | Corriente de entrada nominal (C.A) | Corriente de salida nominal (AC) | Relación | Tiempos de sobrecarga máximos | Carga secundaria (ohmios) | Clase de precisión | Dimensiones （mm） |
| TR2121-1C | 0 ～ 5a | 0 ～ 5MA | 1000: 1 2000: 1 2500: 1 | 5 | ≤200 | 0.1, 0.2 | LWH 21-18-20 |
