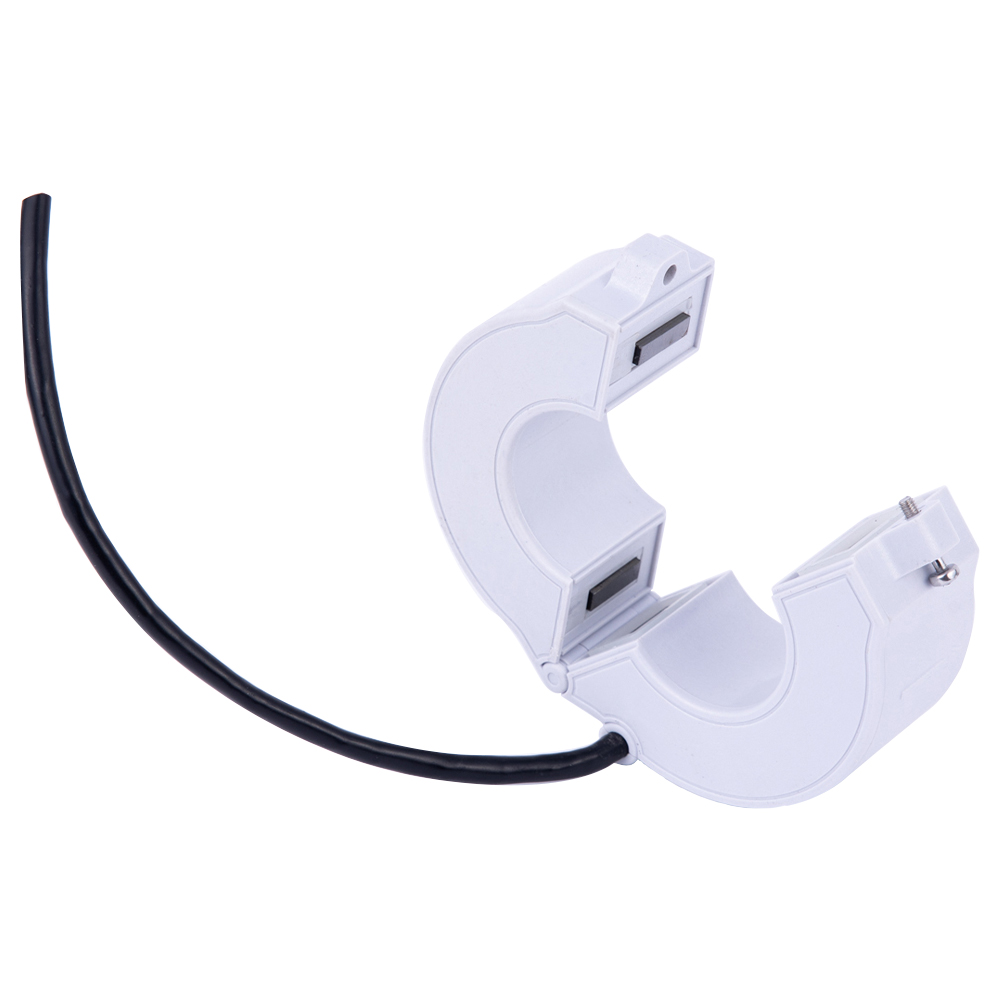

Serie F Tipo de núcleo dividido Transformador de corriente impermeable al aire libre (tipo de alambre colgante redondo)

Transformador de corriente impermeable al aire libre de núcleo dividido TR-F (tipo de cable colgante redondo), la característica más importante de esta serie de productos es la función impermeable, que se puede usar al aire libre. La cara del extremo de corte del núcleo está sellado con anillo de silicona alrededor, lo que puede evitar que el agua de lluvia se infiltren; La concha adopta el proceso de moldeo de una pieza de soldadura ultrasónica, y el material de plástico se envolverá y sellará en el cuerpo del transformador; Las partes estructurales del devanado del núcleo están fundidos con resina epoxi, y al mismo tiempo, el lado secundario de los cables de plomo está envuelto, lo que puede evitar que el agua de lluvia se infiltren en el cuerpo del transformador. El grado impermeable puede llegar a IP66.
Disponibilidad:
Consultar Añadir al carrito

  • Trakl-F

  • TR

Características del producto


*  Estructura abierta y cerrada, fácil de instalar en el sitio y fácil de operar. Instalación o eliminación fácil y fácil sin desconectar el cable primario bajo prueba, efectivo para pruebas de corriente seguras y fáciles.

*   Un límite de amplia cantidad y capacidad anti-saturación fuerte. Rango de corriente de entrada 0 ~ 600a.

*  Propiedades de retardantes de llama: según UL94-V0.

*  Clase de protección: IP66.


Solicitud


Sistema de monitoreo eléctrico de incendio, sistema de monitoreo de energía de equipos de incendio, sistema de consumo de energía inteligente, cuadrícula inteligente de energía de bajo voltaje, sistema de conexión a tierra de corriente pequeña, protección de relé, sistema de protección del motor, etc. Para medir corriente, monitoreo y protección de líneas y equipos.


Eléctrico

actuación

parámetros

Temperatura de operación

-40 ℃～+70 ℃

Humedad relativa

≤90%

Nivel de voltaje

0.4/0.66/0.72kv

Rango lineal

5%～ 120%

Corriente de entrada nominal

0 ～ 600a

Frecuencia nominal

50/60Hz

Carga nominal

＜ 20Ω

Frecuencia de potencia

voltaje de soporte

3kV/min

Clase de precisión

0.5 级

Resistencia dieléctrica

1000MΩ/500V/min

Mecánico

estructura

parámetros

Concha y esqueleto

PA/PCFLAMMABILIDAD CLASIÓN94-V0

Método de salida

Cable de enchufe aéreo /vaina impermeable

Material central

Acero de silicio

/nanocristalino

/Permalloy

caza de focas


Resina epoxídica

Estructura interna

Silicio impermeable

sello

Clase de protección

IP65 、 IP66 、 IP67


Definiciones de modelo

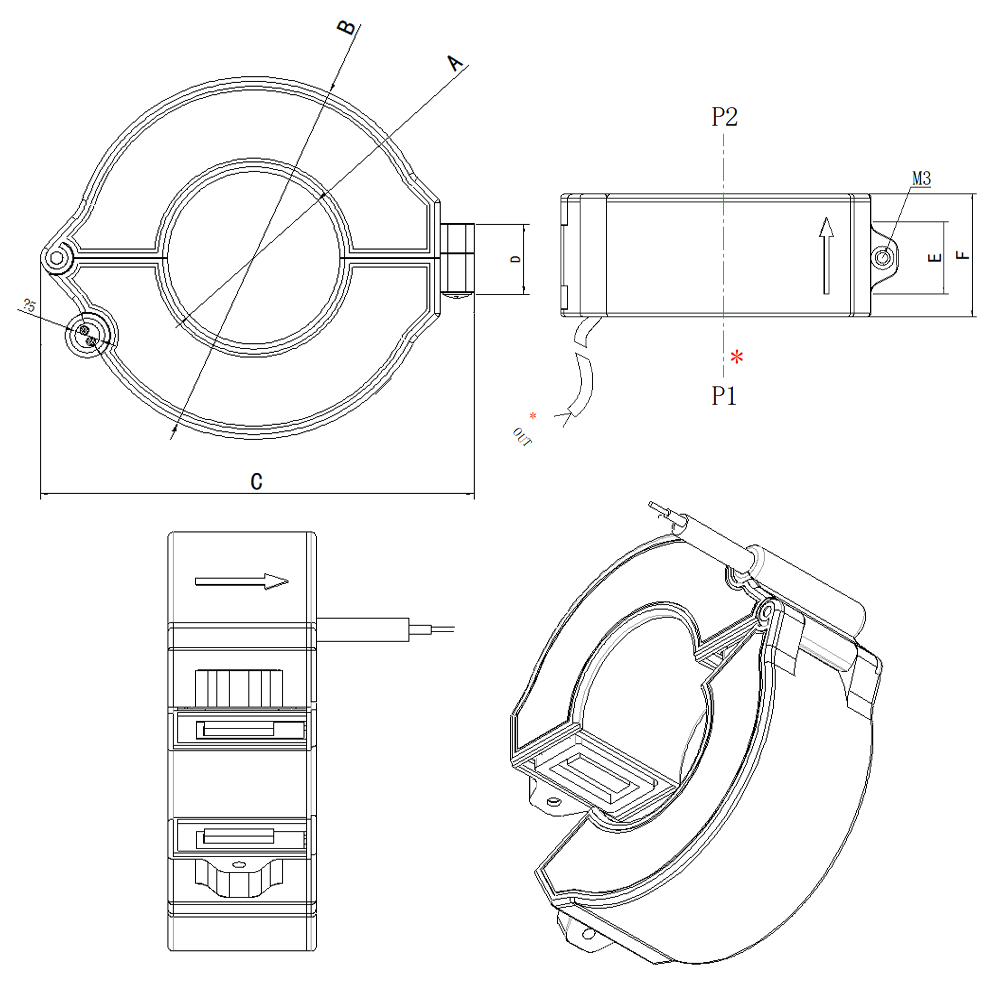

Valor típico y dimensiones

Producto

modelo

calificado

aporte

calificado

producción

exactitud

clase

Dimensiones (mm)

A

B

C

D

E

F

TRAKL-25W

0 ～ 300a

0 ～ 100mA

0.3

0.5

0.5s

25

60

75

14.5

19

30.5

TRSKL-25W

TRPKL-25W

TRAKL-35W

0 ～ 600a

35

73.5

88

14.5

19


32

TRAKL-35W

TRAKL-35W



*  Antes de que se cierre el núcleo de acero de silicio, asegúrese de que la cara final  de la incisión esté limpia, libre de manchas e impurezas; debe tratarse con agente contra la rompina;

*  Use una llave torgue (eléctrica /neumática) cuando apriete los tornillos y coloque el par en un rango razonable.
