Serie D de núcleo dividido Ty CT para punción doble impermeable al aire libre y cosechador de energía del fabricante de China

Características del producto

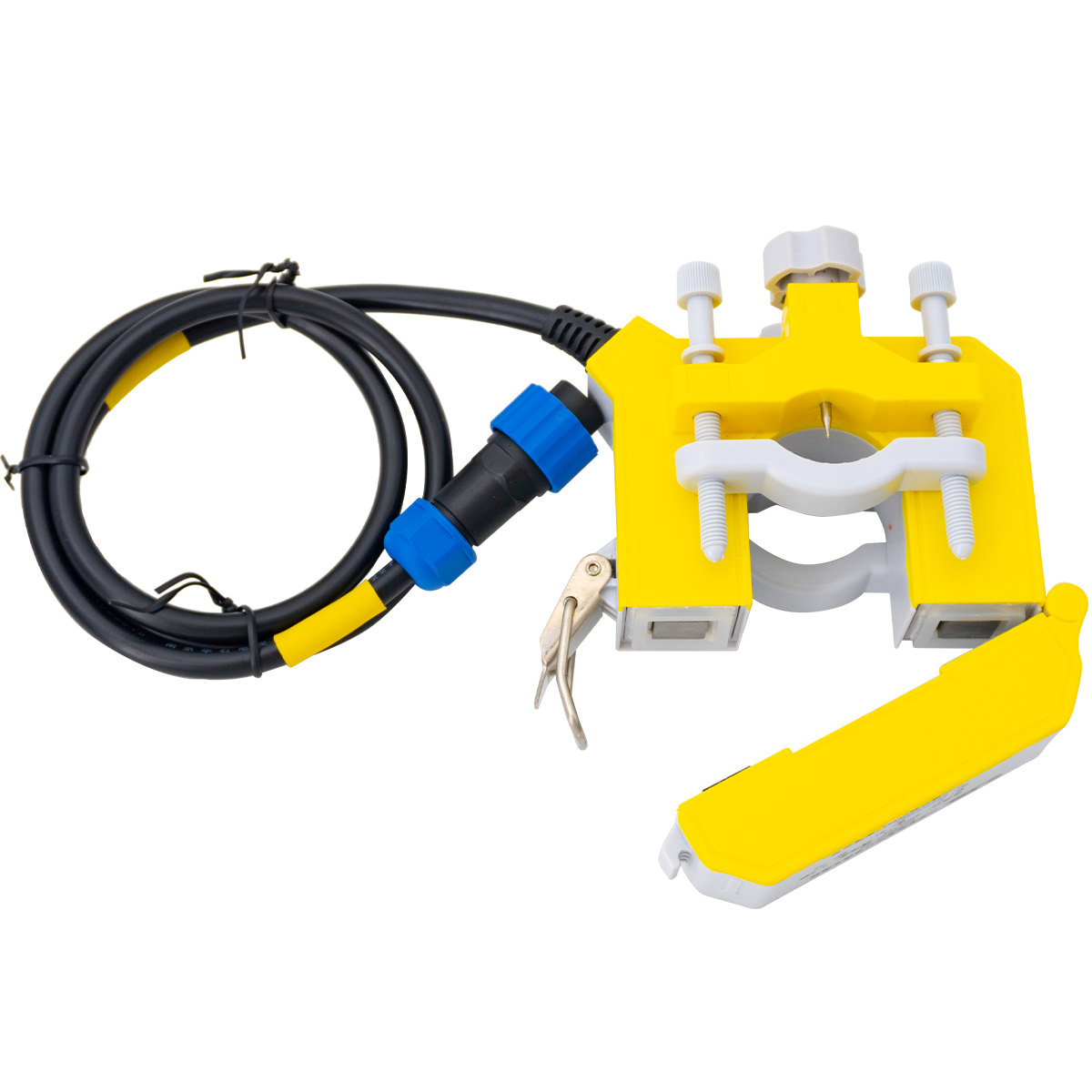

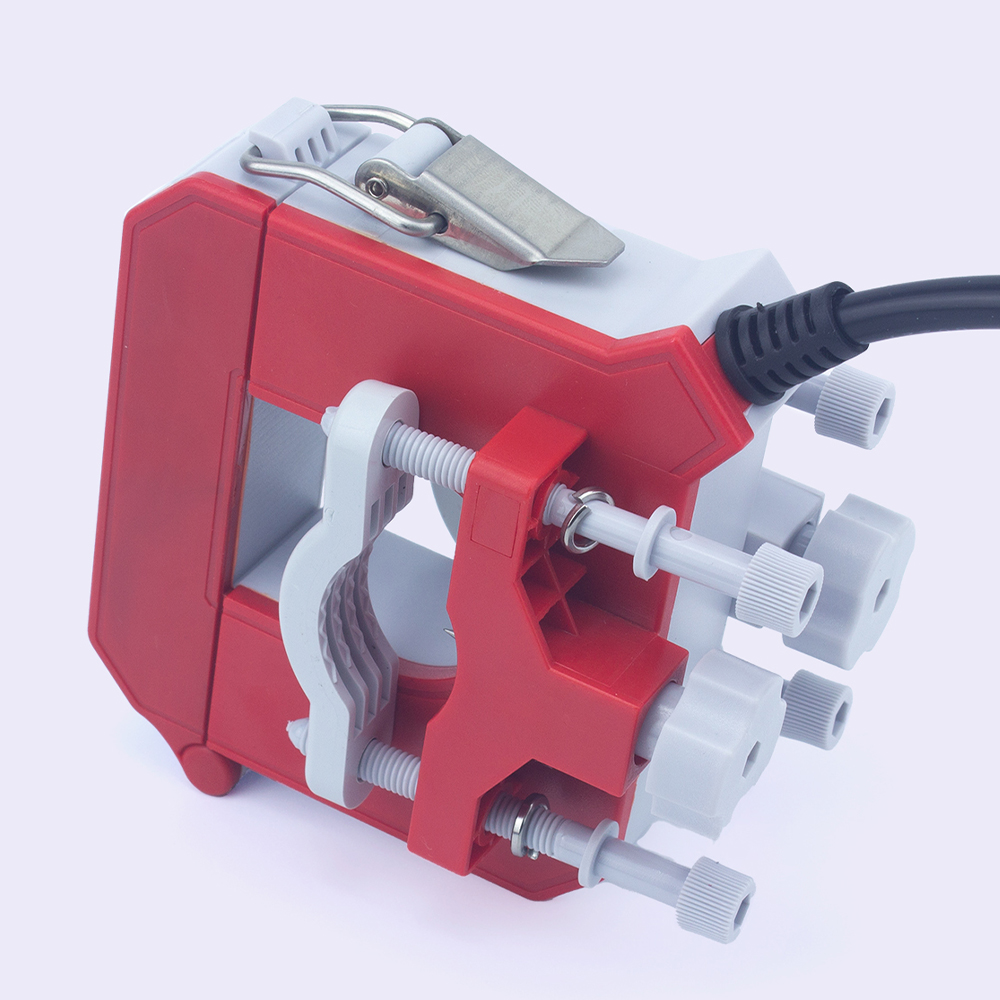

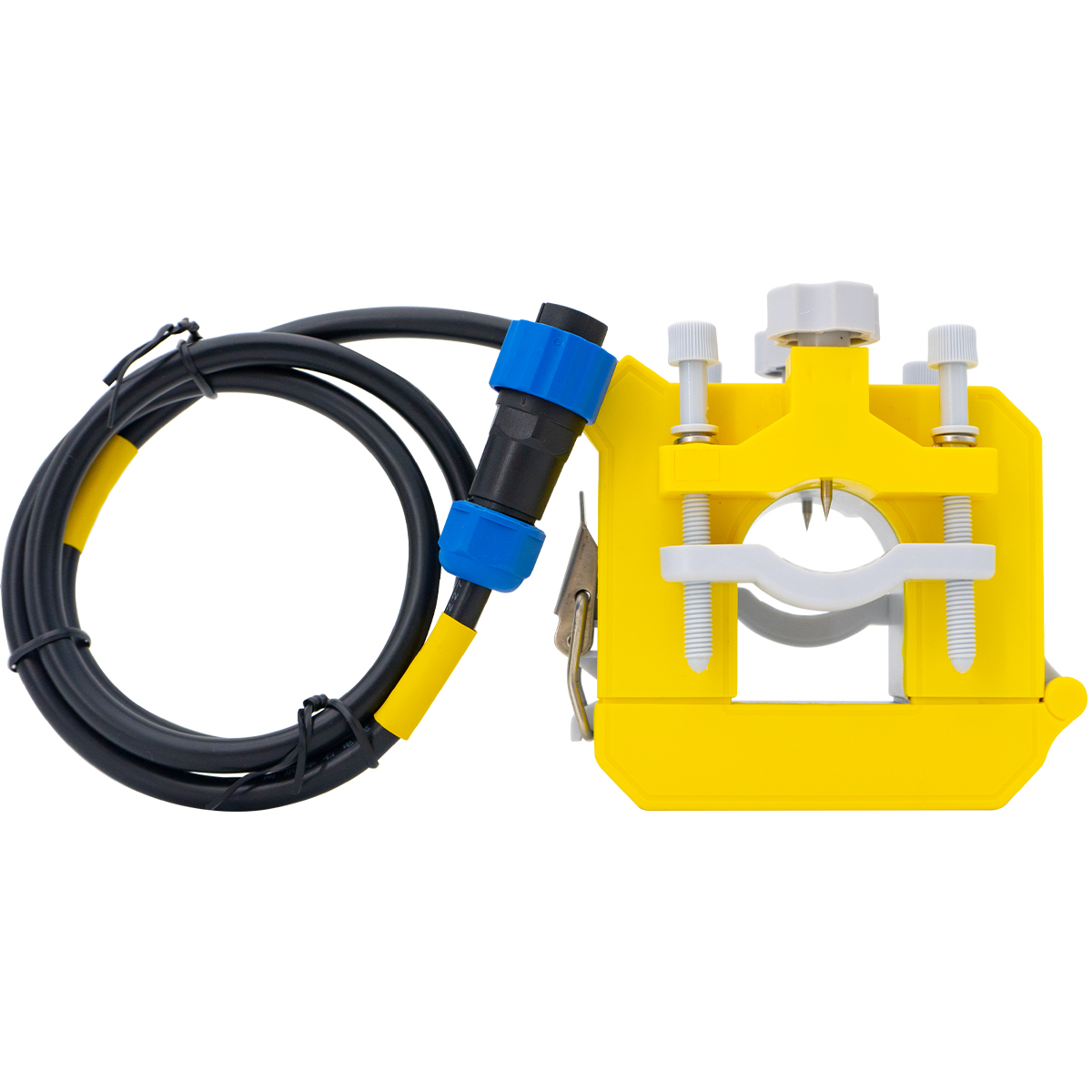

* Doble punción para tomar electricidad, fijación doble de clips para fijar cables, recolección de señal de voltaje estable y confiable; Estructura abierta y cerrada, fácil de instalar en el sitio y fácil de operar. Instalación o eliminación rápida y fácil sin desconectar el cable primario en prueba, efectivo para pruebas de corriente seguras y fáciles.

* Todas las piezas de operación manual son aislantes, que se pueden operar en vivo y se pueden ramificar en cualquier posición del cable.

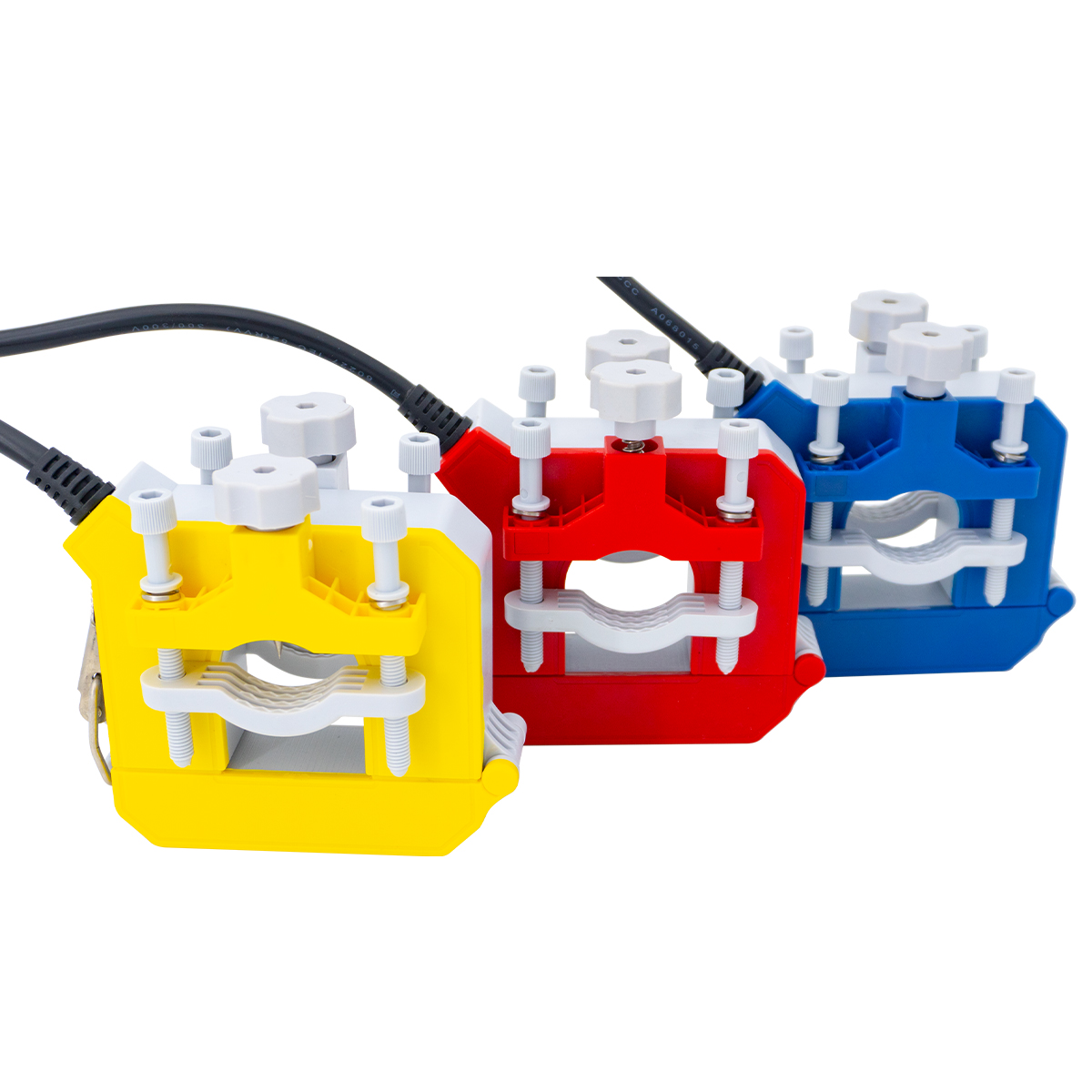

* La apariencia es el color de empalme doble y la dirección de instalación y la diferencia de fase se pueden juzgar por color (fase A-amarillo, fase B –Green, c fase –Red).

* La concha adopta el proceso de moldeo integrado de soldadura por fusión ultrasónica, y la estructura de devanado del núcleo magnético está fundido con resina epoxi y el nivel impermeable puede ser IP66.

* Adopte la alta linealidad magnética, buena y alta sensibilidad.

Solicitud

Con su adquisición de señal de doble señal (corriente + voltaje) e instalación fácil, este producto se usa ampliamente en los siguientes sistemas clave:

* Advertencia de seguridad eléctrica: sistema de monitoreo eléctrico de incendio, sistema de monitoreo de energía del equipo de incendio.

* Monitoreo de la cuadrícula inteligente: sistema eléctrico inteligente, cuadrícula inteligente de bajo voltaje, sistema de conexión a tierra de corriente pequeña.

* Protección confiable del equipo: sistema de protección de retransmisión, sistema de protección del motor.

Proporcionar datos de monitoreo en tiempo real de alta precisión de la corriente de línea y el voltaje para los escenarios anteriores es una unidad de detección de clave para realizar el monitoreo de la condición del equipo y la protección de seguridad.

Eléctrico actuación parámetros	Temperatura de operación	-40 ℃～+70 ℃	Humedad relativa	≤90%
	Nivel de voltaje	0.4/0.66/0.72kv	Rango lineal	5%～ 120%
	Corriente de entrada nominal	50 ～ 600A	Corriente de salida nominal	1A
	Capacidad nominal	1VA-2VA	Frecuencia nominal	50/60Hz
	Clase de precisión	0.5 级	Resistencia dieléctrica	1000MΩ/500V/min
Mecánico estructura parámetros	Concha y esqueleto	PA/PCFLAMMABILIDAD CLASIÓN94-V0	Método de salida	Alambre de estallido de PVC flexible
	Salida actual	Línea amarilla: línea de marco	Potencia de salida	Línea roja
	Material central	Acero de silicio	Estructura de apertura y cierre	'304 ' FIJA CON TORNILLO INSARIO
	Aguja de punción	Acero inoxidable '304 '	Plan de construcción	Arreglar la perilla para bloquear el cable
	calibre	36 mm × 46 mm	Diámetro del cable del adaptador	25 mm ²～ 240 mm²

Dimensions

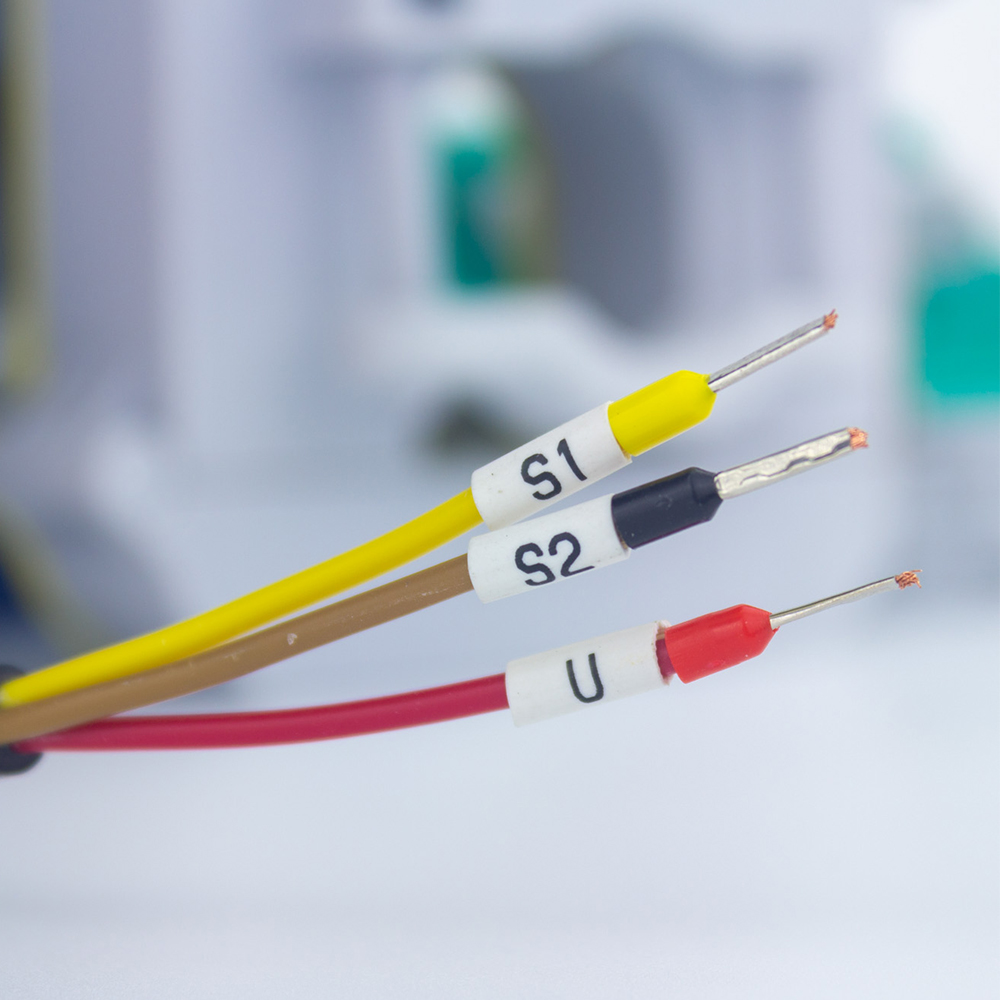

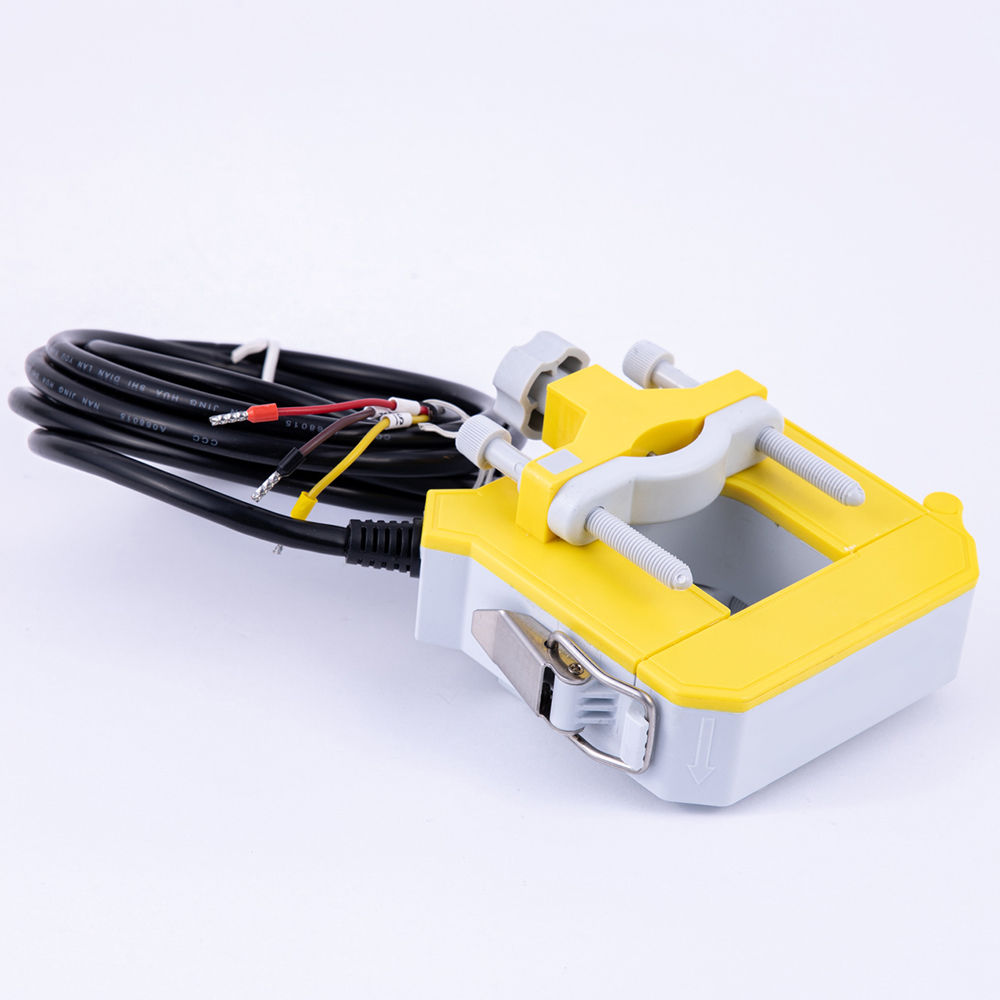

Descripción del cable de salida:

1. El extremo de entrada es un cable a través del núcleo (P1 → P2);

2. El extremo de salida es liderado por un cable cubierto de tres núcleos;

3. El núcleo de cable rojo es el terminal de medición de voltaje (liderado por dos agujas punzantes);

4. Las líneas amarillas y marrones representan la salida de señal de corriente secundaria;

5. Defina la correspondencia de la polaridad entre 'p1 ' y la línea amarilla como el extremo siming (*)

Cuando se enciende el transformador, debe usar guantes aislantes y sus manos no deben tocar directamente el núcleo rojo del alambre blindado;

Antes de que se cierre el núcleo de acero de silicio, asegúrese de que la cara final de la incisión esté limpia, libre de manchas e impurezas; Debe tratarse con agente contra la romisión;
