Sensores de corriente de alta precisión para medición TRJC100-20B del fabricante chino

Características de la tecnología

◇ Retroalimentación de compensación magnética multicanal

◇ Pequeñas corrientes desalineadas

◇ Linealidad superior

◇ Alta resistencia al aislamiento

◇ Pequeño error entre entrada y salida

◇ Ancho de banda de frecuencia amplia

◇ Velocidad de respuesta rápida

◇ Alta resolución

◇ Deriva de baja temperatura

Solicitud

◇ Nueva detección de energía

◇ Productos sustitutos del salón

◇ Medición electrónica de potencia.

◇ Control y medición industrial

◇ Centro médico

◇ Estándar para pruebas de laboratorio.

◇ Tráfico ferroviario

◇ instrumentos y aparatos

Certificado

◇Cumple con RoHS/REACH

◇Certificado CE

◇ Clasificación UL de retardante de llama 94-V0 (para la carcasa)

Rendimiento eléctrico

Tipo	Símbolo	Condición de prueba	mín.	Clasificado	máx.		Unidad
Rango de medición	I_P.M		--	±300	±340		adc
Fuente de alimentación	V_c	Gama completa	±12	±15	±15,5		Vcc
Consumo actual	I_c	dentro del IP.M Rango	±20	±170	±200		mamá
Relación	K_N	Entrada: Salida	2000:1				--
Corriente de salida nominal	I_SN	Corriente nominal primaria	--	±150		--	mamá

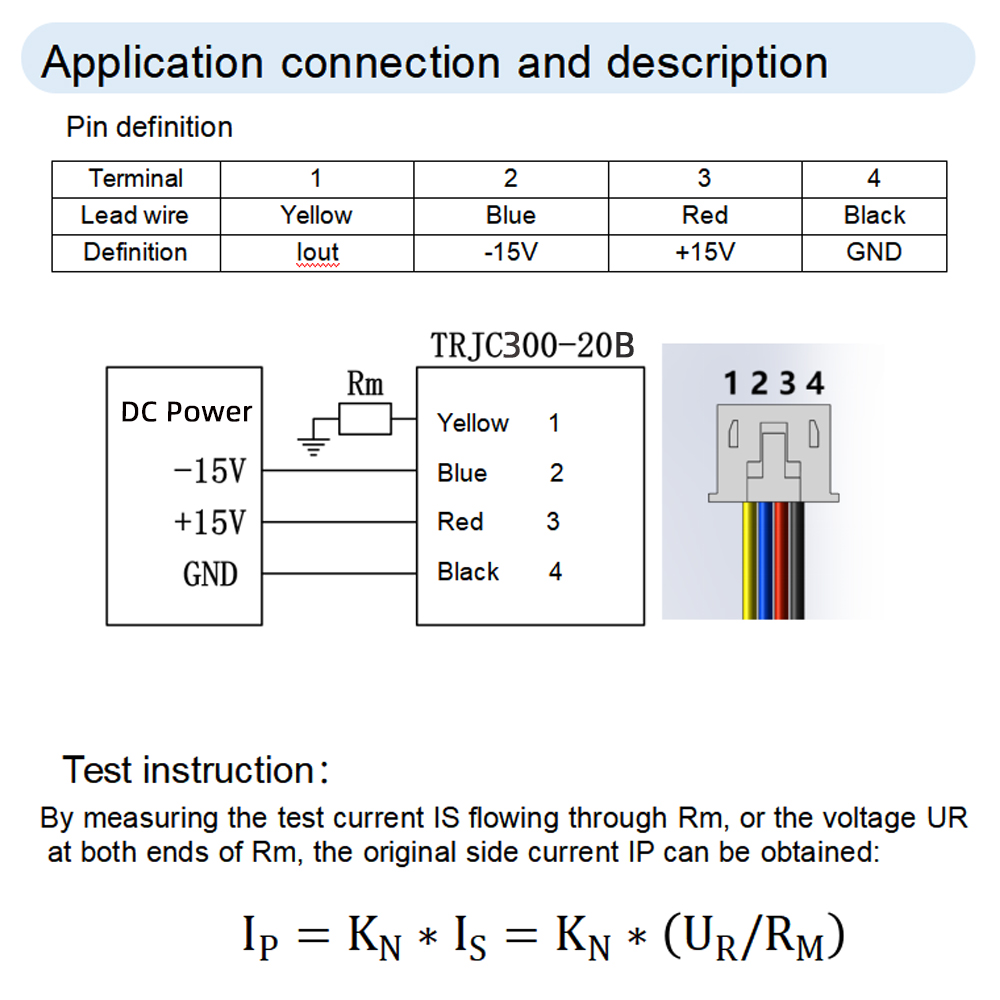

Medición de resistencia	R_M	Consulte la imagen 1.	--	10		--	Ω
Precisión	X_e	25 ± 10 ℃	--	--		0.05	%
Linealidad	ε_L	--	--	--		0.02	%
Coeficiente de deriva de temperatura	TCI_AFUERA	--	--	--		0.1	ppm/k
Corriente de compensación cero	I_o	25 ± 10 ℃	--	--		±10	ua
Corriente de compensación cero	I_{Antiguo Testamento}	Temperatura de funcionamiento completa	--	--		±10	ua
Corriente ondulada	I_n	CC-10Hz	--	--		2	ua
Tiempo de respuesta dinámico	t_r	5% hasta 90%IPN	--	--		1	a nosotros
di/dt seguido con precisión	di/dt	--	200	--		--	A/nosotros
Ancho de banda de frecuencia (- 3 dB)	F	--	0	--		100	kilociclos

Nota: La corriente nominal es rms corriente al medir CA

característica general

Tipo	Símbolo	Condición de prueba	mín.	Clasificado	máx.	Unidad
Rango de temperatura de funcionamiento	TA	--	-40	--	+85	℃
Rango de temperatura de almacenamiento	TS	--	-55	--	+100	℃

Característica de seguridad

Tipo		Símbolo	Condición de prueba	mín.	Clasificado	Clasificado	Unidad
Resistencia de tensión aislada	Entre la primaria y la secundaria	Enfermedad venérea	50 Hz, 1 min.	--	5	--	kV
Tensión soportada de aislamiento transitorio	Entre la primaria y la secundaria	Volkswagen	50nosotros	--	10	--	kV

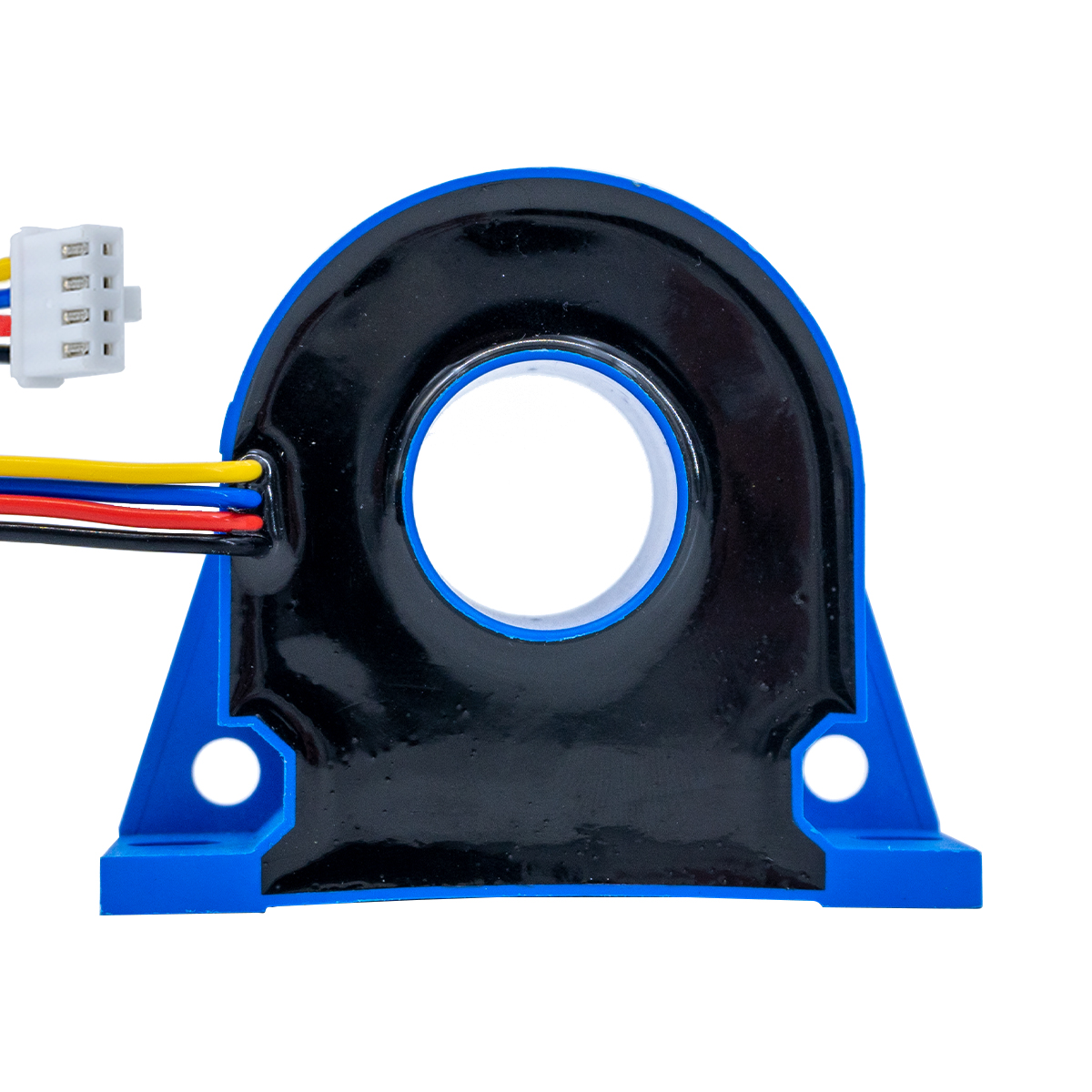

TRJC300-20B-1

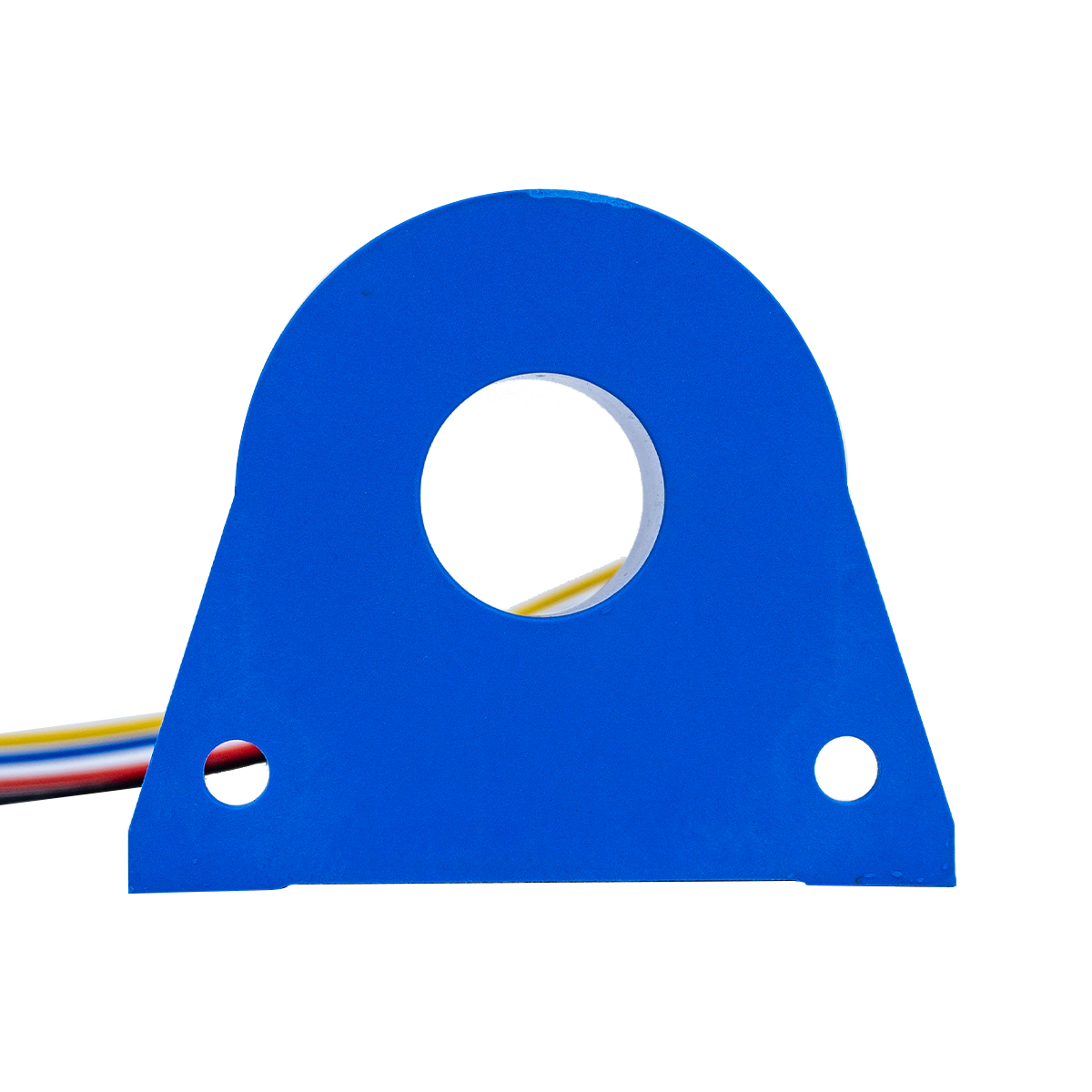

TRJC300-20B-2

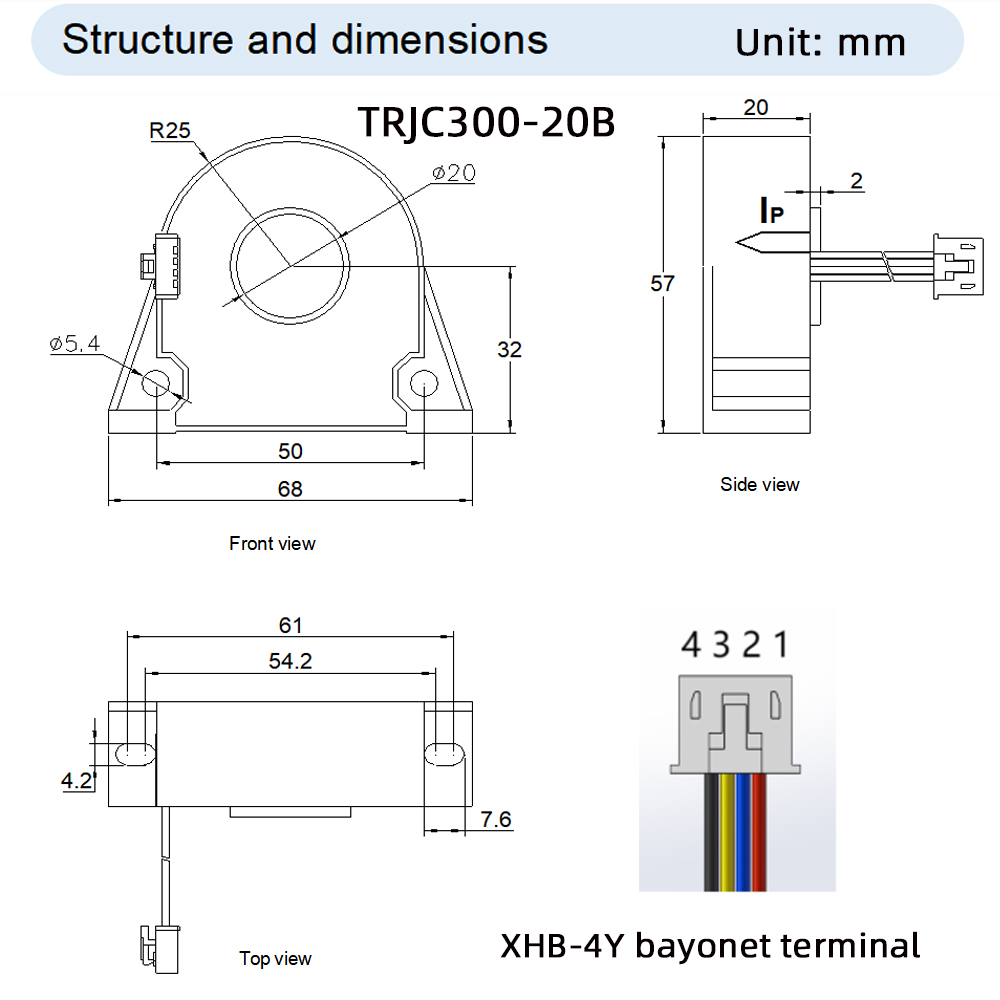

Este producto es una pieza moldeada, material ABS, tolerancia de forma y dimensiones de acuerdo con GB/T14486-2008 MT6;

Tipo de salida de cable conductor, cable: Teflón 1332-20AWG/19-0.185TS/0D1.56, conectado al terminal de bayoneta XHB-4Y.
