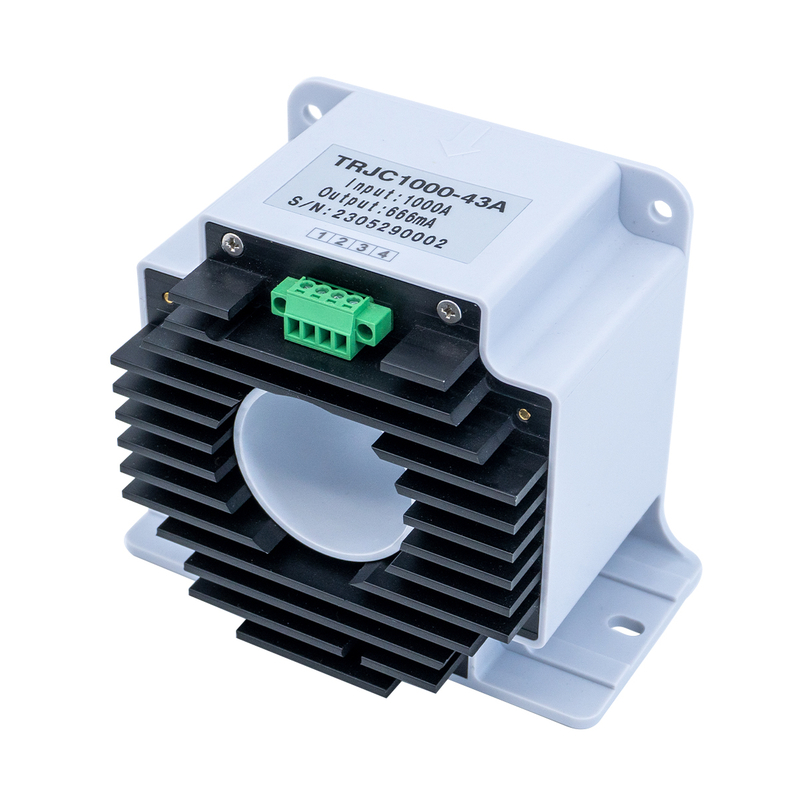

TRJC1000-43A
TR
Comentarios de compensación magnética multicanal
◇ Pequeñas corrientes desalineadas
◇ Linealidad superior ◇ High aislamiento de aislamiento
◇ Pequeño error entre entrada y salida ◇ ancho de banda de frecuencia amplia
◇ Velocidad de respuesta rápida ◇ Alta resolución
◇ Drift a baja temperatura
Solicitud
◇ Nuevo detección de energía ◇ Productos de Hall de sustituto
◇ Medición electrónica de potencia ◇ Control industrial y medición
◇ Instalación médica ◇ Estándar para pruebas de laboratorio
◇ Motor Tráfico ◇ Instrumento y medidor
Certificado
◇ ROHS/CUERRA COMPLIENTE
◇ Certificado CE
◇ Clasificación de retardante de la llama UL 94-V0 (para la vivienda)
Comentarios de compensación magnética multicanal
◇ Pequeñas corrientes desalineadas
◇ Linealidad superior ◇ High aislamiento de aislamiento
◇ Pequeño error entre entrada y salida ◇ ancho de banda de frecuencia amplia
◇ Velocidad de respuesta rápida ◇ Alta resolución
◇ Drift a baja temperatura
Solicitud
◇ Nuevo detección de energía ◇ Productos de Hall de sustituto
◇ Medición electrónica de potencia ◇ Control industrial y medición
◇ Instalación médica ◇ Estándar para pruebas de laboratorio
◇ Motor Tráfico ◇ Instrumento y medidor
Certificado
◇ ROHS/CUERRA COMPLIENTE
◇ Certificado CE
◇ Clasificación de retardante de la llama UL 94-V0 (para la vivienda)
Tipo | Símbolo | Condición de prueba | Mínimo | Calificado | Máximo | Unidad |
Rango de medición | I PM | - | ± 1000 | ± 1200 | ADC | |
Fuente de alimentación | V C | Gama completa | ± 14.5 | ± 15 | ± 15.5 | VDC |
Consumo actual | I C | Dentro de la gama I PM | ± 40 | ± 710 | ± 840 | mamá |
Relación | K n | Entrada: salida | 1500: 1 | - | ||
Corriente de salida nominal | Yo sn | Corriente calificada primaria | - | ± 666.7 | - | mamá |
Resistencia de medición | R m | Consulte Pic.1 | - | 1.5 | 3 | Ω |
Precisión | X E | 25 ± 10 ℃ | - | - | 0.02 | % |
Linealidad | ε L | - | - | - | 20 | PPM |
Coeficiente de deriva de temperatura | TCI Out | - | - | - | 0.1 | PPM/K |
Corriente de compensación cero | Yo o | 25 ± 10 ℃ | - | - | ± 5 | ua |
Corriente de compensación cero | Yo ot | Rango de temperatura de funcionamiento completo | - | - | ± 10 | ua |
Corriente de ondulación | En | DC-10Hz | - | - | 2 | ua |
Tiempo de respuesta dinámica | T R | 5% hasta 90% IPN | - | - | 1 | a nosotros |
DI/DT seguido con precisión | DI/DT | - | 200 | - | - | A/nosotros |
Ancho de banda de frecuencia (- 3 dB) | F | - | 0 | - | 100 | khz |
NOTA: La corriente nominal es corriente RMS al medir AC
Característica general
Tipo | Símbolo | Condición de prueba | Mínimo | Nominal | Máximo | Unidad |
Rango de temperatura de funcionamiento | T a | - | -40 | - | +85 | ℃ |
Rango de temperatura de almacenamiento | T S | - | -55 | - | +100 | ℃ |
Señal de indicación de estado de salida | - | Cuando la luz indicadora de estado de salida (LED verde) está encendida, significa que el producto funciona normalmente, y la corriente de entrada de la barra colectiva no excede su capacidad de carga; Cuando la luz del indicador de estado de salida está apagado, indica que el producto no funciona correctamente o que el valor de entrada de entrada de la barra colectiva está más allá de su capacidad. |
Característica de seguridad
Tipo | Símbolo | Condición de prueba | Mínimo | Nominal | Máximo | Unidad | |
Soporte de voltaje aislado | Entre lo primario y secundario | Enfermedad venérea | 50Hz, 1min | - | 2.5 | - | KV |
Voltaje de soporte de aislamiento transitorio | Entre lo primario y secundario | VW | 50US | - | 5 | - | KV |
Conexión y descripción de la aplicación
Definición de pin
Terminal | 1 | 2 | 3 | 4 |
Definición | +15V | -15V | Iout | GND |
Al medir la corriente de prueba, fluye a través de RM, o el voltaje UR en ambos extremos de RM, se puede obtener la IP de corriente lateral original:
Estructura y dimensiones
Este producto es parte moldeada, material de PC, tolerancia de forma y dimensiones de acuerdo con GB/T14486-2008 MT6.
Tipo de salida terminal, conectado a 2EDGKM3.81-4p Terminal.
Tipo | Símbolo | Condición de prueba | Mínimo | Calificado | Máximo | Unidad |
Rango de medición | I PM | - | ± 1000 | ± 1200 | ADC | |
Fuente de alimentación | V C | Gama completa | ± 14.5 | ± 15 | ± 15.5 | VDC |
Consumo actual | I C | Dentro de la gama I PM | ± 40 | ± 710 | ± 840 | mamá |
Relación | K n | Entrada: salida | 1500: 1 | - | ||
Corriente de salida nominal | Yo sn | Corriente calificada primaria | - | ± 666.7 | - | mamá |
Resistencia de medición | R m | Consulte Pic.1 | - | 1.5 | 3 | Ω |
Precisión | X E | 25 ± 10 ℃ | - | - | 0.02 | % |
Linealidad | ε L | - | - | - | 20 | PPM |
Coeficiente de deriva de temperatura | TCI Out | - | - | - | 0.1 | PPM/K |
Corriente de compensación cero | Yo o | 25 ± 10 ℃ | - | - | ± 5 | ua |
Corriente de compensación cero | Yo ot | Rango de temperatura de funcionamiento completo | - | - | ± 10 | ua |
Corriente de ondulación | En | DC-10Hz | - | - | 2 | ua |
Tiempo de respuesta dinámica | T R | 5% hasta 90% IPN | - | - | 1 | a nosotros |
DI/DT seguido con precisión | DI/DT | - | 200 | - | - | A/nosotros |
Ancho de banda de frecuencia (- 3 dB) | F | - | 0 | - | 100 | khz |
NOTA: La corriente nominal es corriente RMS al medir AC
Característica general
Tipo | Símbolo | Condición de prueba | Mínimo | Nominal | Máximo | Unidad |
Rango de temperatura de funcionamiento | T a | - | -40 | - | +85 | ℃ |
Rango de temperatura de almacenamiento | T S | - | -55 | - | +100 | ℃ |
Señal de indicación de estado de salida | - | Cuando la luz indicadora de estado de salida (LED verde) está encendida, significa que el producto funciona normalmente, y la corriente de entrada de la barra colectiva no excede su capacidad de carga; Cuando la luz del indicador de estado de salida está apagado, indica que el producto no funciona correctamente o que el valor de entrada de entrada de la barra colectiva está más allá de su capacidad. |
Característica de seguridad
Tipo | Símbolo | Condición de prueba | Mínimo | Nominal | Máximo | Unidad | |
Soporte de voltaje aislado | Entre lo primario y secundario | Enfermedad venérea | 50Hz, 1min | - | 2.5 | - | KV |
Voltaje de soporte de aislamiento transitorio | Entre lo primario y secundario | VW | 50US | - | 5 | - | KV |
Conexión y descripción de la aplicación
Definición de pin
Terminal | 1 | 2 | 3 | 4 |
Definición | +15V | -15V | Iout | GND |
Al medir la corriente de prueba, fluye a través de RM, o el voltaje UR en ambos extremos de RM, se puede obtener la IP de corriente lateral original:
Estructura y dimensiones
Este producto es parte moldeada, material de PC, tolerancia de forma y dimensiones de acuerdo con GB/T14486-2008 MT6.
Tipo de salida terminal, conectado a 2EDGKM3.81-4p Terminal.
