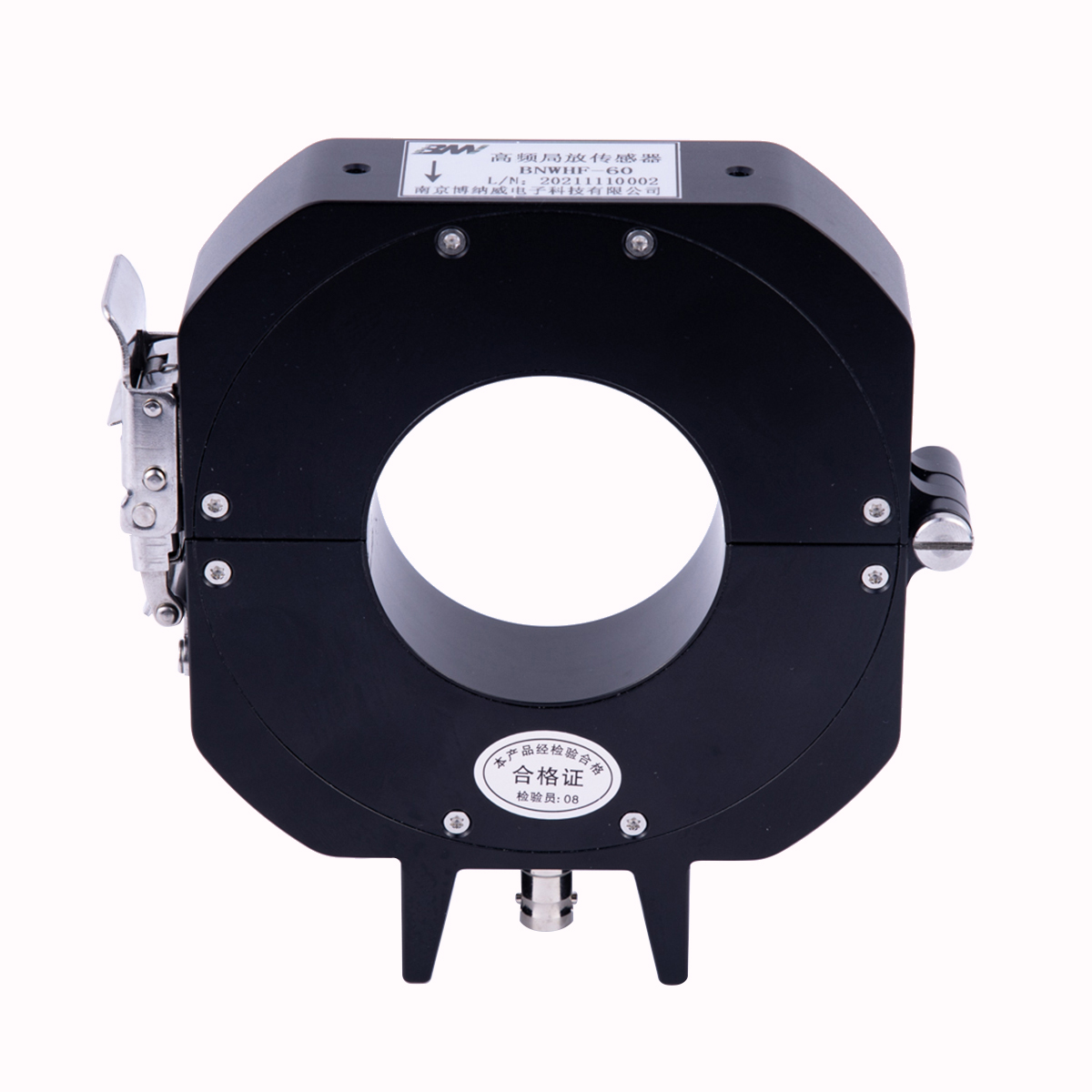

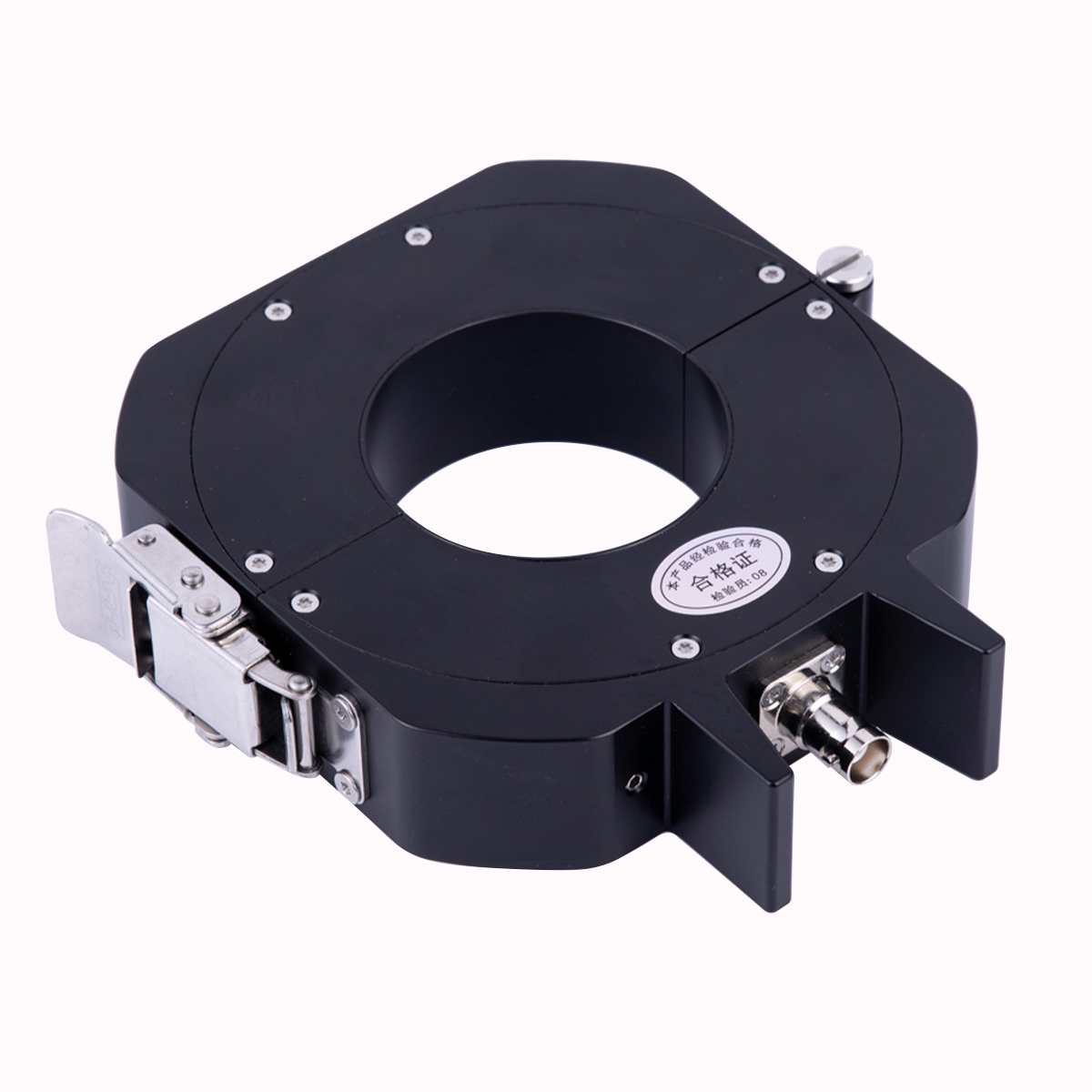

TRHF
TR
Descripción general del producto
El monitoreo parcial de descarga ahora es un medio técnico reconocido internacionalmente y ampliamente utilizado para diagnosticar la condición de aislamiento del equipo. Se utiliza principalmente para la inspección de rutina o pruebas en el sitio de equipos de alto voltaje en subestaciones. Se utiliza para monitorear y analizar las señales de descarga parciales dentro del equipo de interruptores (SIG) aislados del gas, analizarlas centralmente a través del sistema de análisis de datos, las alarmas de visualización y salida, y luego monitorear y evaluar el estado de operación del equipo SIG, para evitar efectivamente los accidentes repentinos del equipo de alto voltaje GIS. La gran cantidad de datos de alta locales y la complejidad del sitio hacen que su monitoreo en tiempo real sea una tarea desafiante.
Cuando se produce la descarga local dentro del cable, la corriente de alta frecuencia se propagará a lo largo del cable de tierra hasta la tierra, y la detección de descarga local se realiza instalando un sensor de descarga local de alta frecuencia en el cable de tierra para detectar la señal de corriente de alta frecuencia. Los sensores de descarga locales de alta frecuencia usan el método de la bobina Rogowski, en el material del núcleo toroidal alrededor de una bobina conductora múltiple, la corriente de alta frecuencia a través del centro del núcleo y el campo electromagnético alternativo de alta frecuencia causado por la bobina producirá voltaje inducido. No existe una conexión eléctrica entre el circuito de medición del sensor y la corriente bajo prueba, que es un método de detección no intrusivo y no requiere que el equipo bajo la prueba se apague. Mediante el uso de un sistema de monitoreo de línea localizado para monitorear el monitoreo y la actividad de tendencia de descarga localizada, su desarrollo a lo largo del tiempo se puede observar continuamente para que los cables o accesorios de cable de alto voltaje se puedan reemplazar de manera oportuna antes de que ocurra una falla.
Características del producto
* Buena linealidad y alta precisión; Velocidad de respuesta rápida, que puede alcanzar el nivel de NS.
* El ancho de banda de frecuencia puede funcionar en el rango de 100kHz ~ 50MHz.

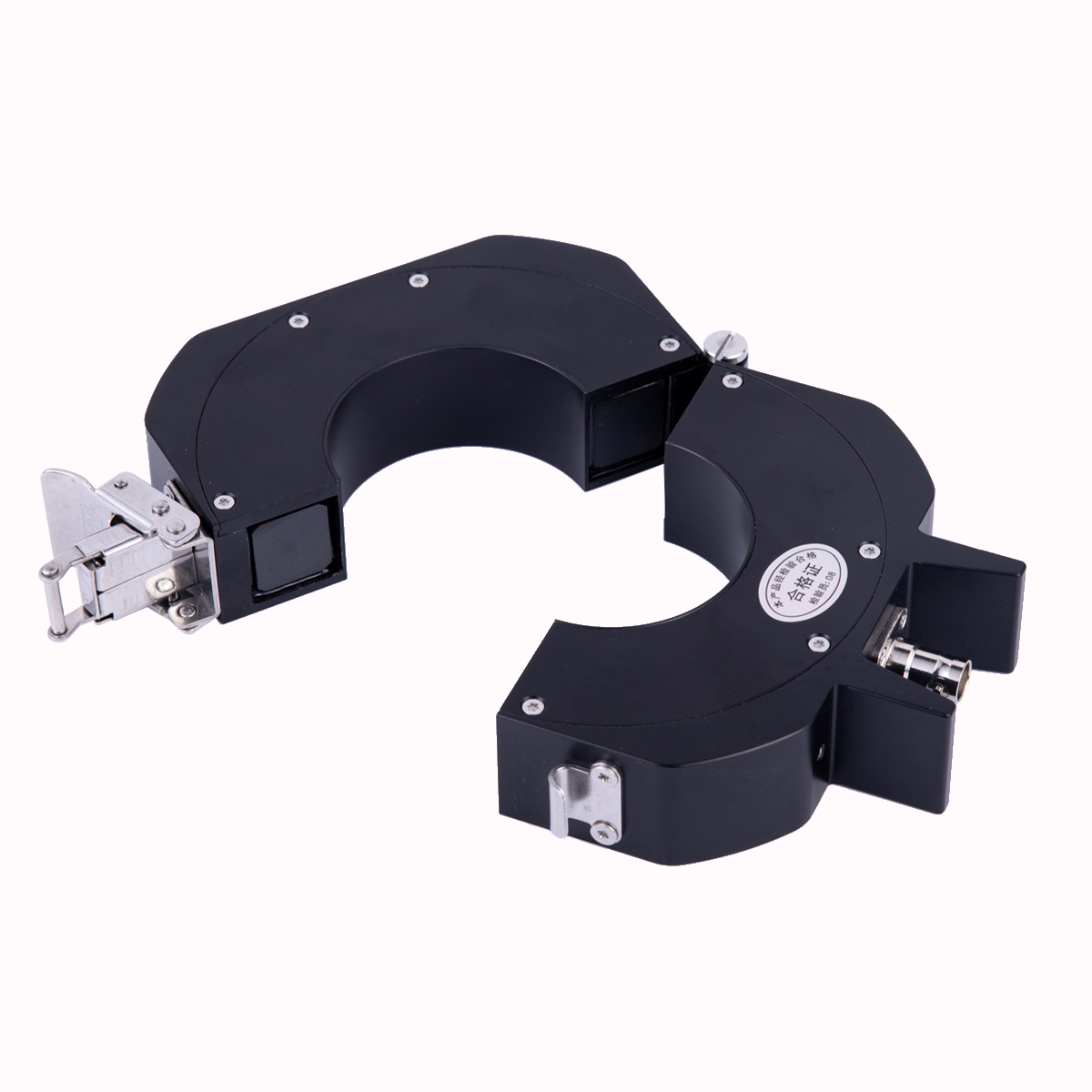

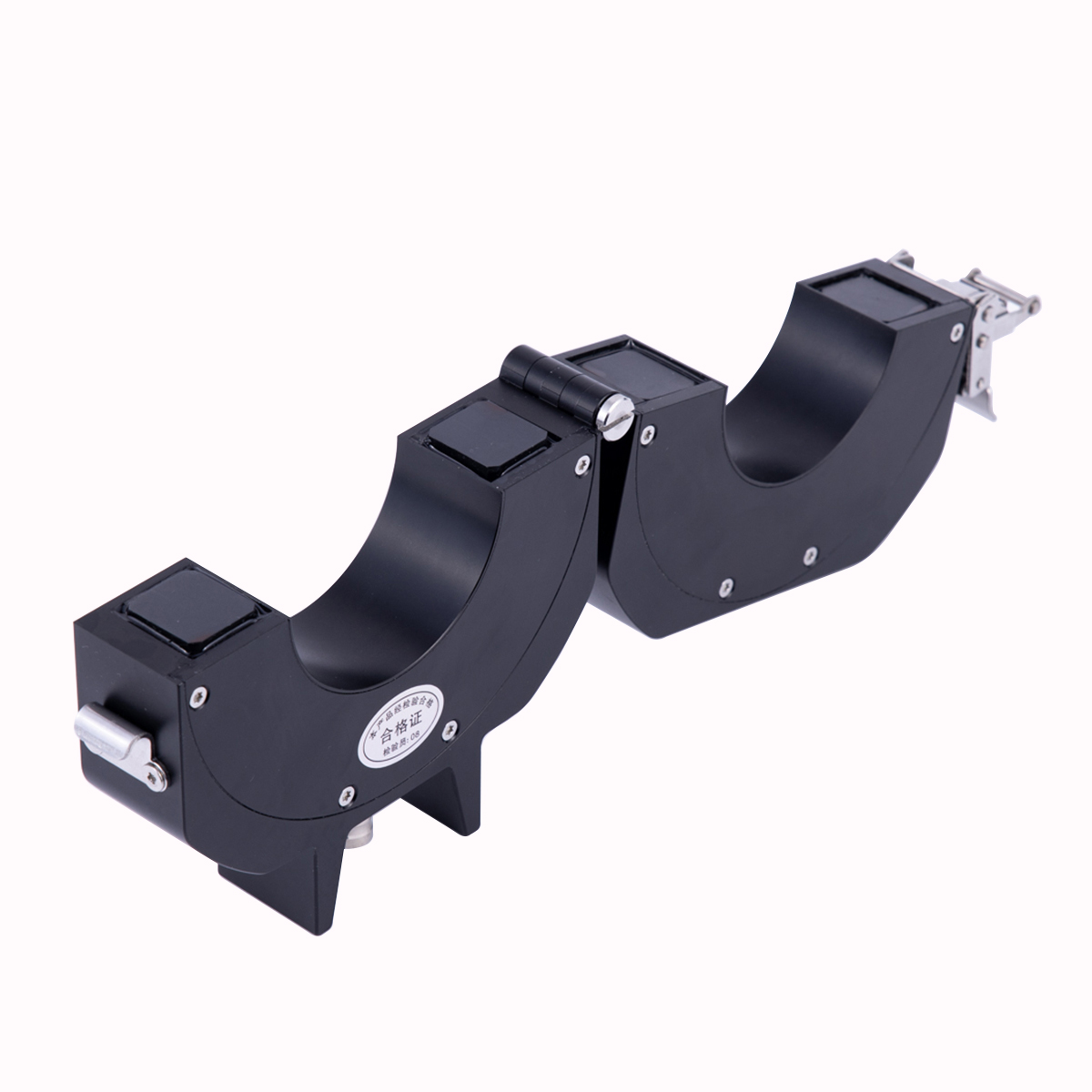

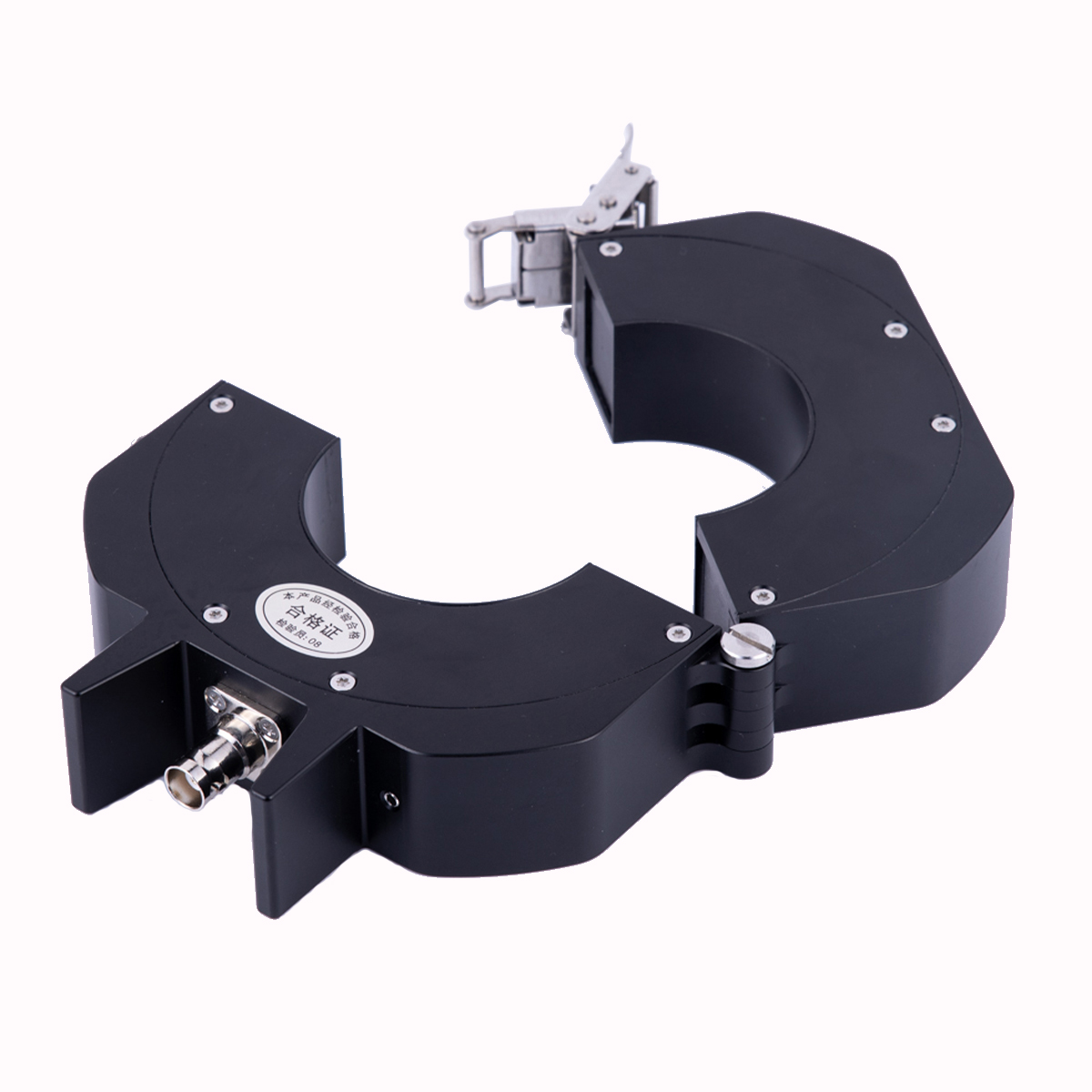

* Estructura abierta y cerrada, fácil de instalar.
* El nivel impermeable puede llegar a IP68, que puede usarse en interiores y exteriores.
Solicitud
* Sistema de monitoreo en línea de descarga parcial, interruptores de circuitos SF6 de varios niveles de voltaje, equipos de electrodomésticos combinados (SIG) aislados de gas (SIG), interruptores de gabinete, interruptores de columna, equipo de transformadores y transformadores primarios de alto voltaje.
