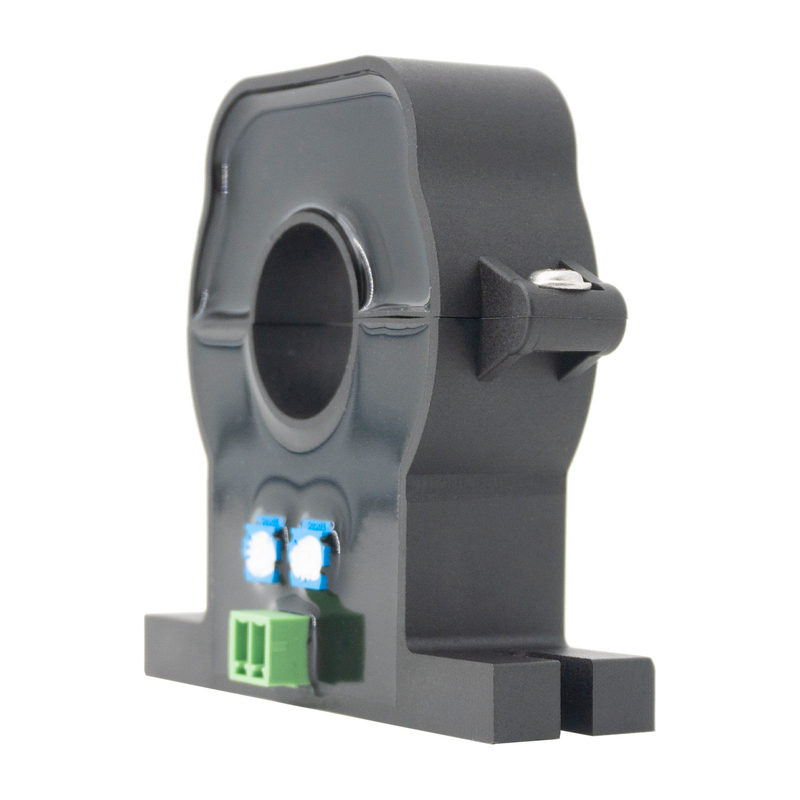

TR2239B-LKH24 AC 50A DC 4 ~ 20MA
TR
Descripción general del producto
Los sensores actuales del salón juegan un papel crucial en la gestión de energía midiendo y monitoreando con precisión el flujo de corriente. Aseguran una potencia de salida estable, optimizan la eficiencia energética y evitan la sobrecarga. En la gestión de la batería, protegen contra sobrecarga y exceso de descarga. En el control del motor, facilitan la regulación de corriente precisa, mejorando el rendimiento del motor y la confiabilidad.
Características del producto
* Mide las señales de CA, CC y pulsado
* Excelente precisión, buena linealidad
* Fuerte resistencia a la interferencia externa, alta relación de rechazo de modo común
* Drift a baja temperatura, bajo consumo de energía, amplia banda de frecuencia
* Estructura dividida, fácil de instalar
Solicitud
* Regulación de velocidad de conversión de frecuencia de CA
* Servo Motor Traction
* Fuente de alimentación ininterrumpida (UPS)
* Máquina de soldadura, fuente de alimentación de la batería
Descripción general del producto
Los sensores actuales del salón juegan un papel crucial en la gestión de energía midiendo y monitoreando con precisión el flujo de corriente. Aseguran una potencia de salida estable, optimizan la eficiencia energética y evitan la sobrecarga. En la gestión de la batería, protegen contra sobrecarga y exceso de descarga. En el control del motor, facilitan la regulación de corriente precisa, mejorando el rendimiento del motor y la confiabilidad.
Características del producto
* Mide las señales de CA, CC y pulsado
* Excelente precisión, buena linealidad
* Fuerte resistencia a la interferencia externa, alta relación de rechazo de modo común
* Drift a baja temperatura, bajo consumo de energía, amplia banda de frecuencia
* Estructura dividida, fácil de instalar
Solicitud
* Regulación de velocidad de conversión de frecuencia de CA
* Servo Motor Traction
* Fuente de alimentación ininterrumpida (UPS)
* Máquina de soldadura, fuente de alimentación de la batería
Datos eléctricos TR2239B-LKH24 | ||||
@Ta = 25 ℃, a menos que se indique lo contrario | ||||
Tipo | TR2239B-LKH24 | |||
I PN | Entrada nominal | 50A AC | 100A AC | 300A AC |
I PM | Rango de medida | 55A AC | 110A AC | 330A AC |
V out | Corriente de salida nominal | 4 ~ 20MA | ||
V C | Fuente de alimentación | +24V DC (± 5%) | ||
Yo o | Corriente de compensación | ≤4 ± 0.1mA | ||
εl | Linealidad | ≤1%FS | ||
X | Precisión general | ± 1%FS | ||
Bw | Valor de banda de frecuencia-3db | 20Hz-6KHz | ||
DI/DT seguido con precisión | > 1a/ms | |||
V o | Corriente de compensación cero | ≤4 ± 0.1mA | ||
T R | Tiempo de respuesta | < 200Ω | ||
R m | Resistencia a la carga | ≤250Ω | ||
V D | Tensión de aislamiento | 50Hz, 1 minería, 3kV | ||
Yo ot | A la deriva de corriente compensada | ≤0.005MA/℃ | ||
Yo sale | Drift de temperatura de corriente de amplitud | ≤0.01MA/℃ | ||
T a | Temperatura de funcionamiento ambiental | -40 ~+85 ℃ | ||
I C | Consumo actual | ≤30 mA+es | ||
T S | Temperatura de almacenamiento ambiental | -40 ~+95 ℃ | ||
W | Masa | ≈80g |
Estructura y dimensión
Observaciones
Datos eléctricos TR2239B-LKH24 | ||||
@Ta = 25 ℃, a menos que se indique lo contrario | ||||
Tipo | TR2239B-LKH24 | |||
I PN | Entrada nominal | 50A AC | 100A AC | 300A AC |
I PM | Rango de medida | 55A AC | 110A AC | 330A AC |
V out | Corriente de salida nominal | 4 ~ 20MA | ||
V C | Fuente de alimentación | +24V DC (± 5%) | ||
Yo o | Corriente de compensación | ≤4 ± 0.1mA | ||
εl | Linealidad | ≤1%FS | ||
X | Precisión general | ± 1%FS | ||
Bw | Valor de banda de frecuencia-3db | 20Hz-6KHz | ||
DI/DT seguido con precisión | > 1a/ms | |||
V o | Corriente de compensación cero | ≤4 ± 0.1mA | ||
T R | Tiempo de respuesta | < 200Ω | ||
R m | Resistencia a la carga | ≤250Ω | ||
V D | Tensión de aislamiento | 50Hz, 1 minería, 3kV | ||
Yo ot | A la deriva de corriente compensada | ≤0.005MA/℃ | ||
Yo sale | Drift de temperatura de corriente de amplitud | ≤0.01MA/℃ | ||
T a | Temperatura de funcionamiento ambiental | -40 ~+85 ℃ | ||
I C | Consumo actual | ≤30 mA+es | ||
T S | Temperatura de almacenamiento ambiental | -40 ~+95 ℃ | ||
W | Masa | ≈80g |
Estructura y dimensión
Observaciones
