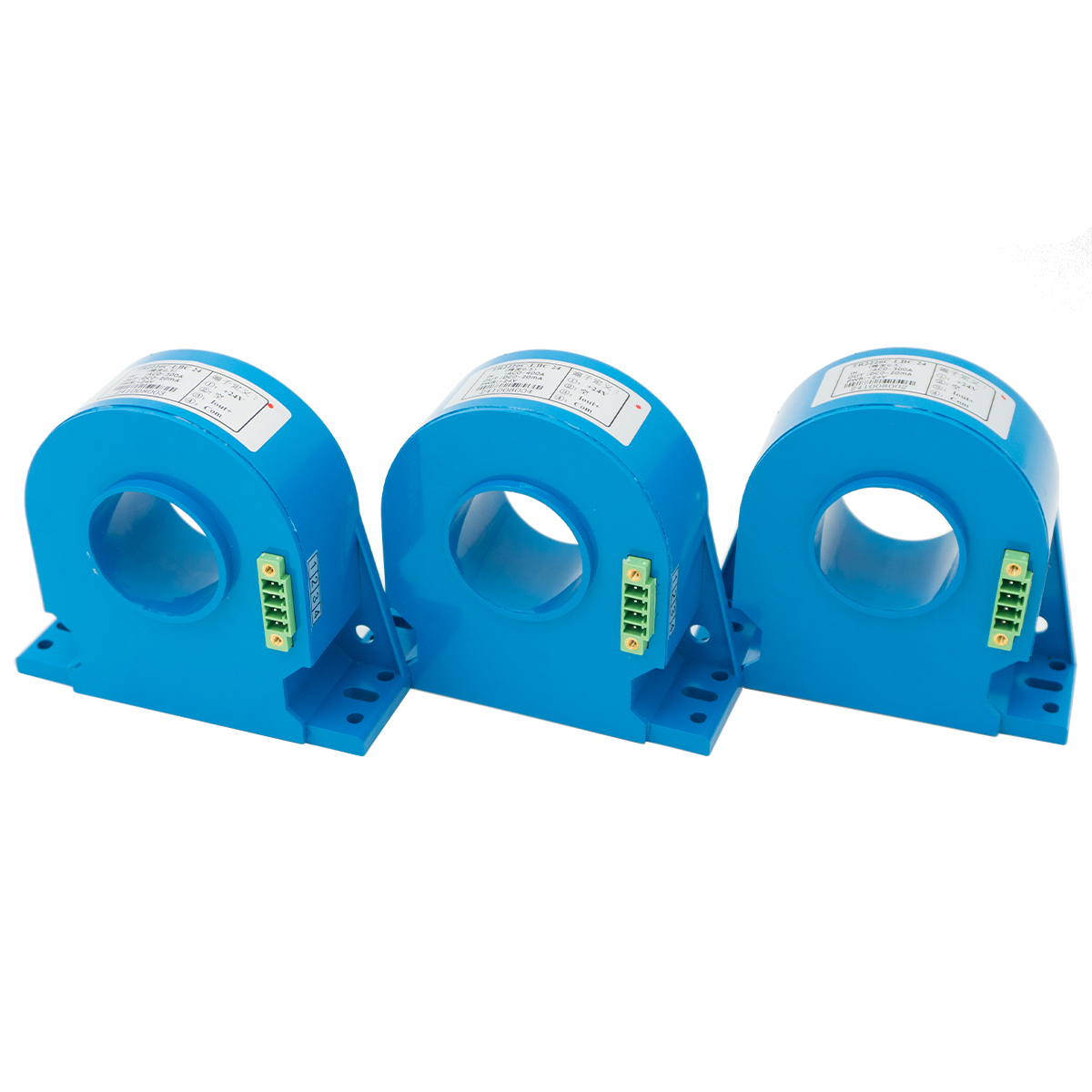

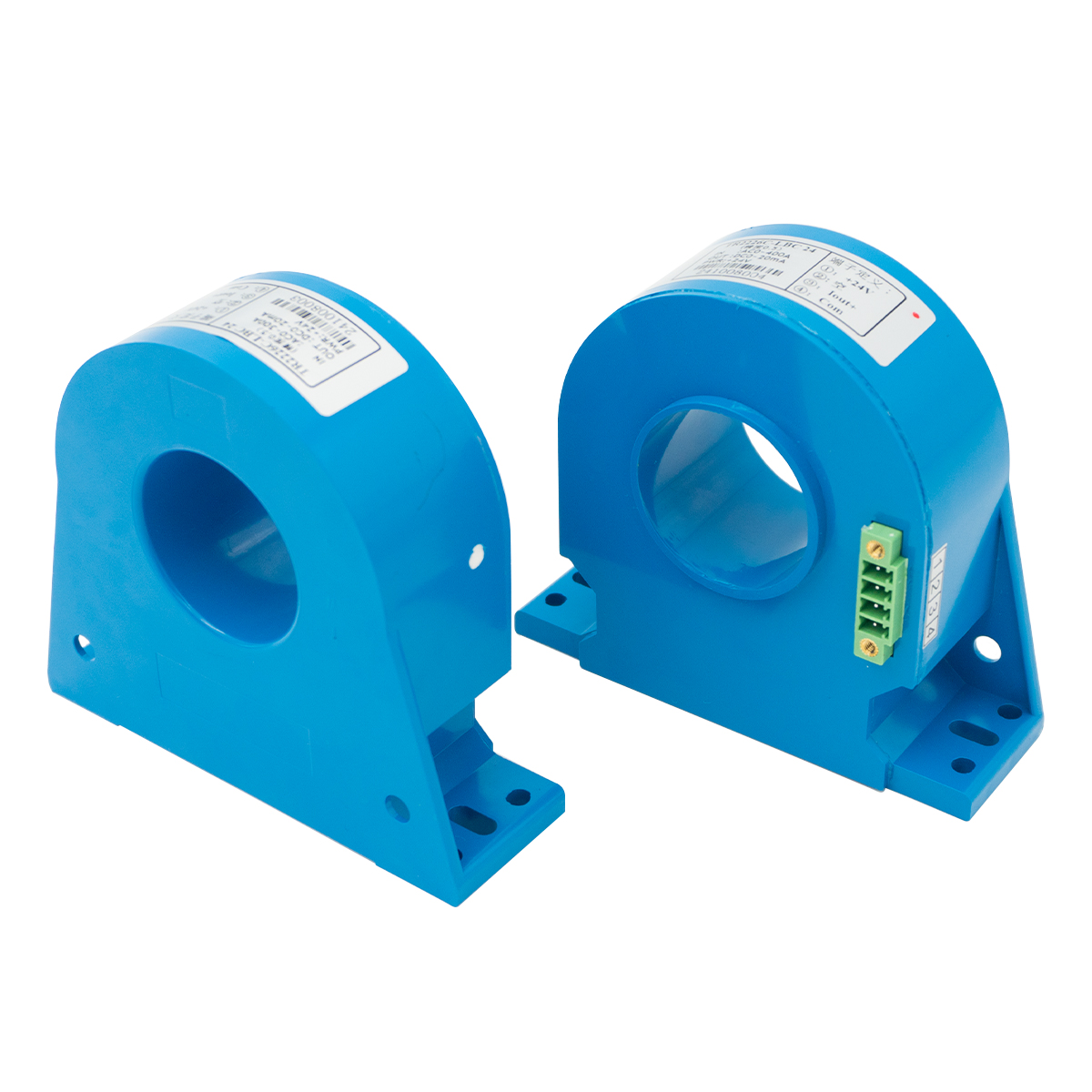

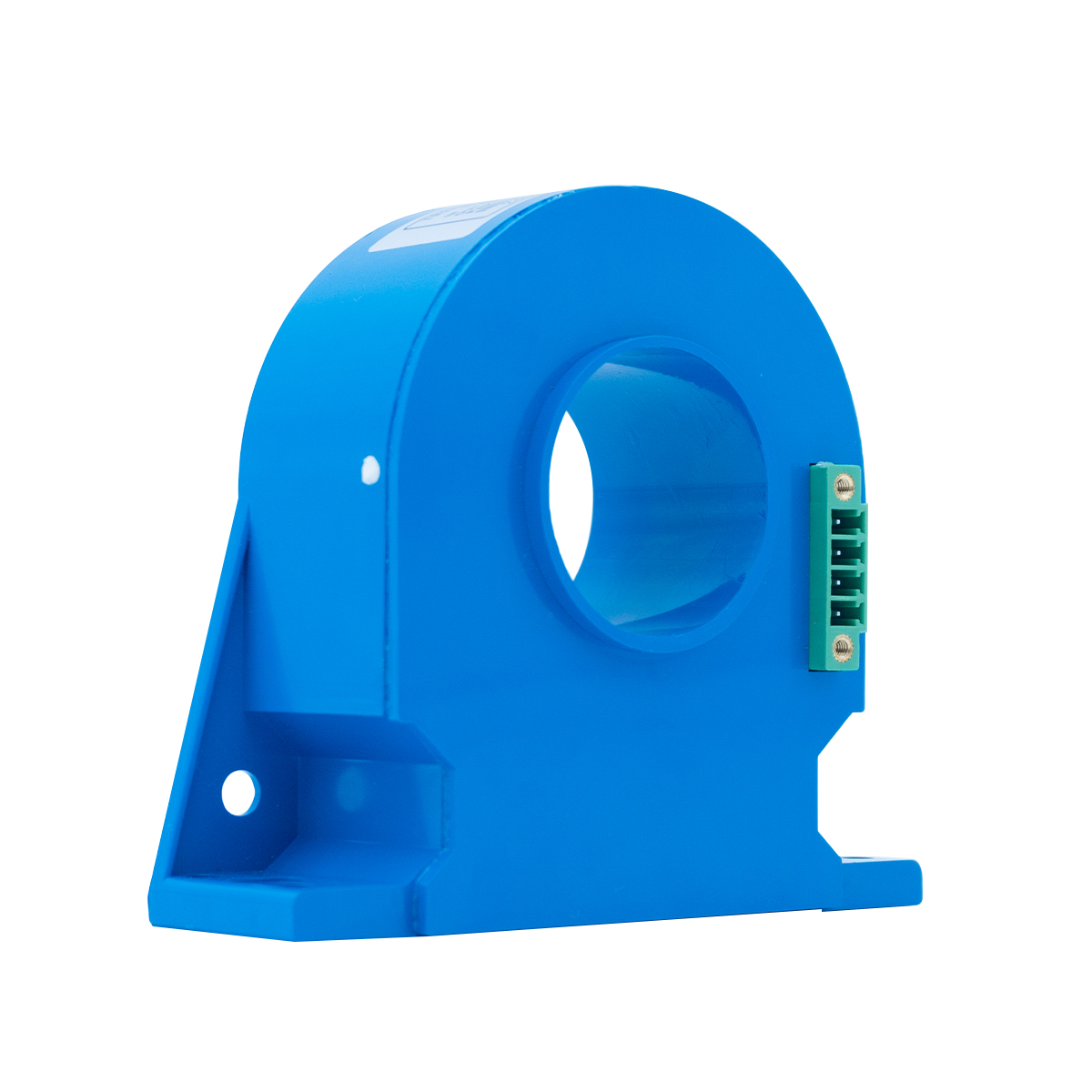

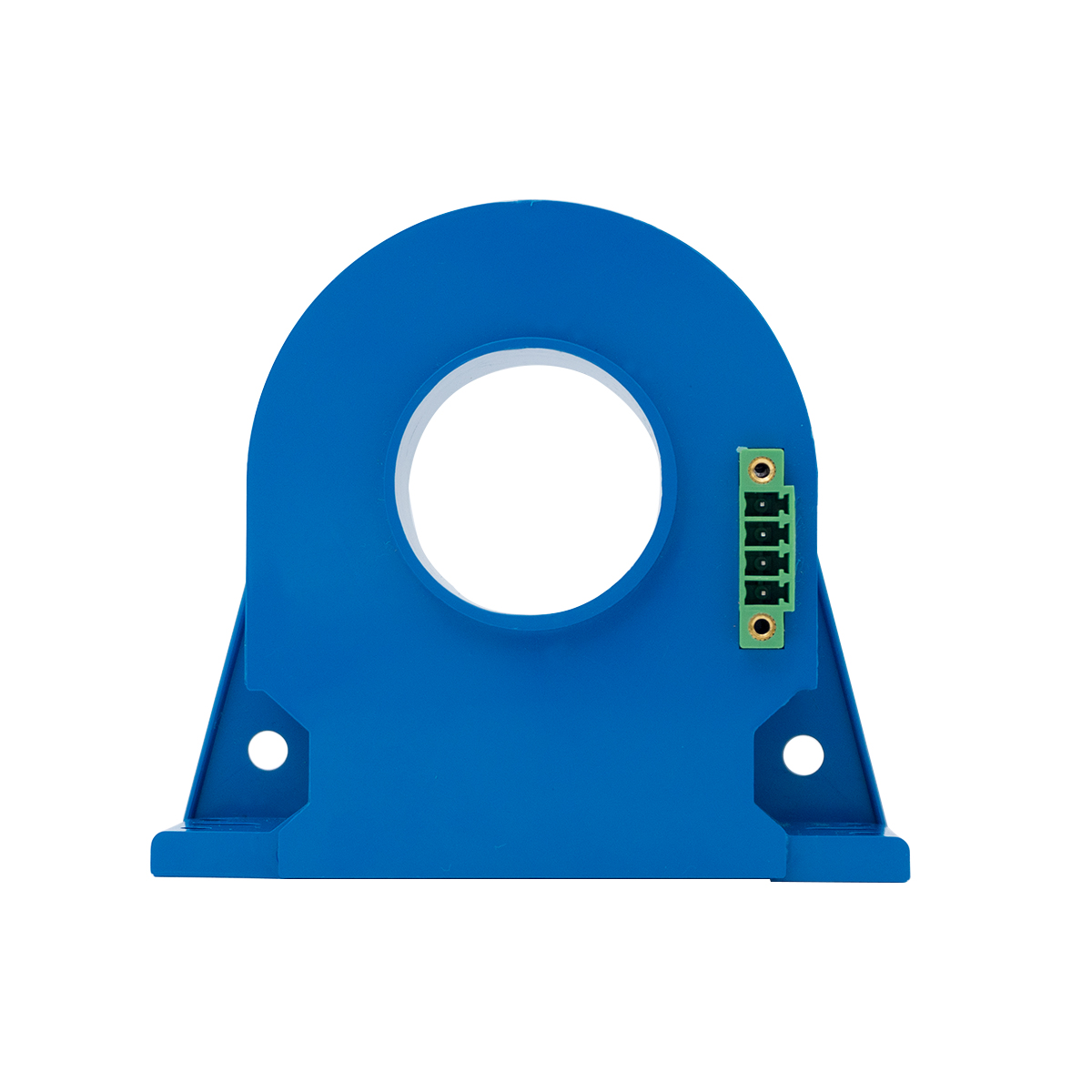

TR2226C-LBC
TR
El rendimiento de medición de corriente pequeña es estable
Excelente precisión, buena linealidad.
Amplio rango de medición y fuerte capacidad de sobrecarga
Estructura perforada, sin pérdida de inserción.
El sistema de señales.
Detección de línea
Sistema de monitoreo de fugas
Medición de diferencia actual
Ejemplos de aplicación
Ejemplo 1
La salida universal de tierra común de dos aislamientos (una de entrada y otra de salida) se utiliza a menudo en esta situación, donde la fuente de alimentación del dispositivo de adquisición de señal es la misma que la del transmisor de corriente, o la fuente de alimentación del transmisor de corriente se proporciona directamente. por el dispositivo de adquisición de señales.
Ejemplo 2
La salida de dos cables (DC4~20mA) solo requiere 2 cables para salida y fuente de alimentación, lo que puede ahorrar 1 cable en comparación con un transmisor general, reducir los costos de cables y mejorar la confiabilidad del transmisor.
El rendimiento de medición de corriente pequeña es estable
Excelente precisión, buena linealidad.
Amplio rango de medición y fuerte capacidad de sobrecarga
Estructura perforada, sin pérdida de inserción.
El sistema de señales.
Detección de línea
Sistema de monitoreo de fugas
Medición de diferencia actual
Ejemplos de aplicación
Ejemplo 1
La salida universal de tierra común de dos aislamientos (una de entrada y otra de salida) se utiliza a menudo en esta situación, donde la fuente de alimentación del dispositivo de adquisición de señal es la misma que la del transmisor de corriente, o la fuente de alimentación del transmisor de corriente se proporciona directamente. por el dispositivo de adquisición de señales.
Ejemplo 2
La salida de dos cables (DC4~20mA) solo requiere 2 cables para salida y fuente de alimentación, lo que puede ahorrar 1 cable en comparación con un transmisor general, reducir los costos de cables y mejorar la confiabilidad del transmisor.
Método de instalación | Fijado con tornillos planos |
Corriente nominal primaria | 5 mA, 10 mA, 50 mA, 100 mA, 0,5 A, 1 A, 5 A, 10 A, 20 A, 50 A, 100 A, 200 A, 500 A, 1000 A |
Salida nominal | 1V, 2V, 5V, 10V, DC0~20mA, DC4~20mA, salida de dos cables, RS485, salida de interruptor bidireccional de dos rangos (relé, transistor alto y nivel bajo, optoacoplador), uno en uno, uno en dos |
Fuente de alimentación auxiliar | CC+24 V; CC + 15 V, CC + 12 V; CC + 5 V; CC ± 12 V; CC ± 15 V; CC 48 V; CA 220 V; CC 220 V; CA 110 V; CC 110 V; Amplio voltaje: CC 12 ~ 36 V, CC 15 ~ 36 V; CC 6,5 ~ 36 V. |
Capacidad de carga | Salida de voltaje -5mA; Salida de corriente -6V |
Ancho de banda | 20~5KHz |
Tensión soportada de aislamiento | 3KV/50Hz, 2mA, 1min. |
voltaje desequilibrado | ≤ 10mV |
Tiempo de respuesta | Seguir salida <1mS, salida de transmisión CC |
Linealidad | 0,1% |
Capacidad de sobrecarga | 10 veces la entrada nominal |
Deriva de temperatura | ≤ 100 ppm/°C |
Exactitud | 0,1%; 0,2%; 0,5% |
Consumo actual | <5mA+corriente de salida |
Temperatura de trabajo | -20°C~+80°C |
Temperatura de almacenamiento | -25°C~+85°C |
Se puede fabricar según los requisitos del usuario.
Forma y dimensión de instalación

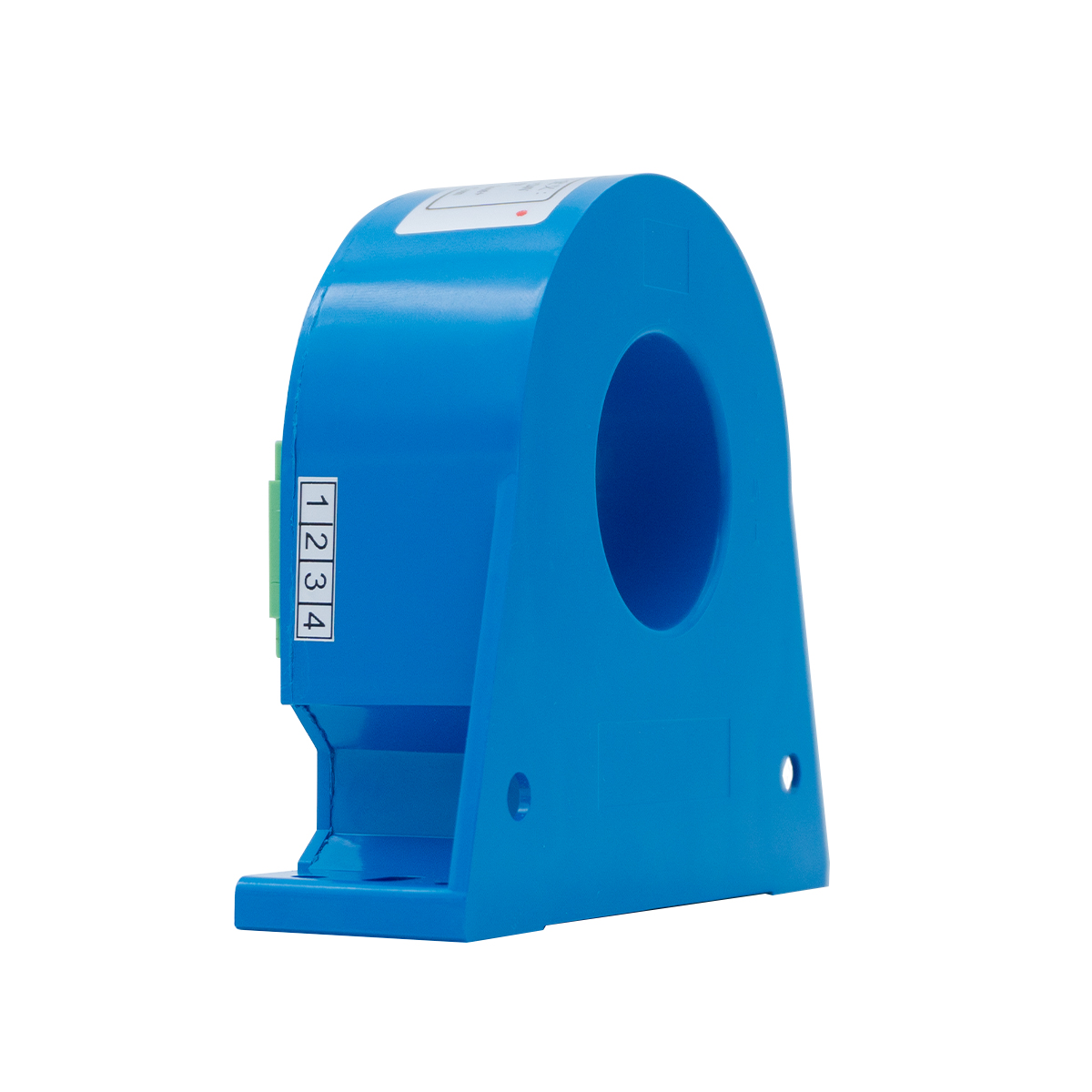

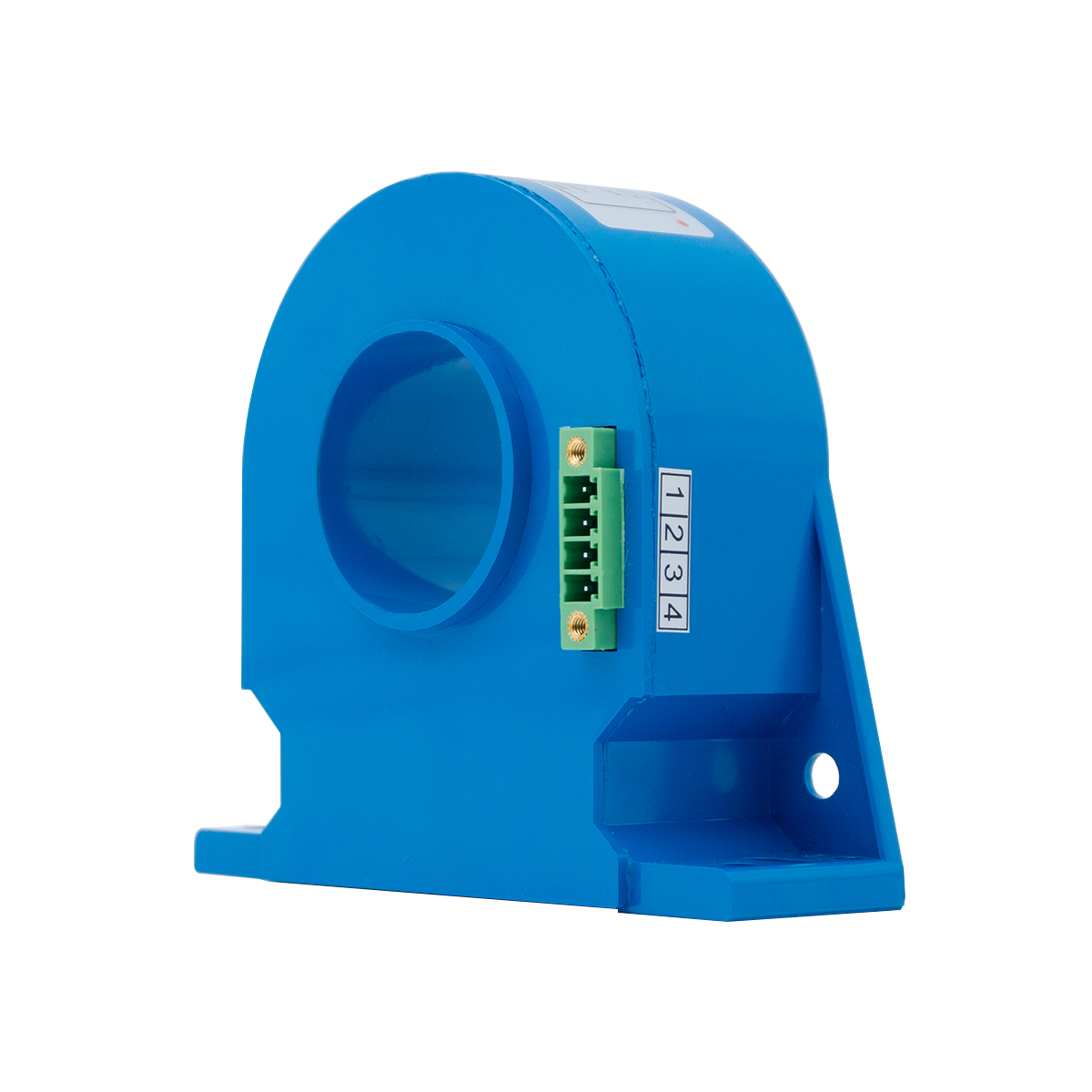

Salida terminal
Salida analógica
1: fuente de alimentación positiva
2: Fuente de alimentación negativa (vacía)
3: Salida positiva
4: Público
*Cuando se genera binario, los pines 2 y 4 están vacíos
salida rs485
1: positivo de la fuente de alimentación
2:SALIDA+(A)
3:FUERA -(B)
4: fuente de alimentación negativa
Salida de plomo
Salida analógica
Rojo: fuente de alimentación positiva
Negro: fuente de alimentación negativa (vacía)
Amarillo: Salida positiva
Verde: Público
*El negro y el verde están vacíos cuando se emite en un sistema de dos cables.
salida rs485
Rojo: fuente de alimentación positiva
Negro: SALIDA+(A)
Amarillo: FUERA - (B)
Verde: fuente de alimentación negativa
