Precisión componente de Curren del transformador de la transmisión de poder alta

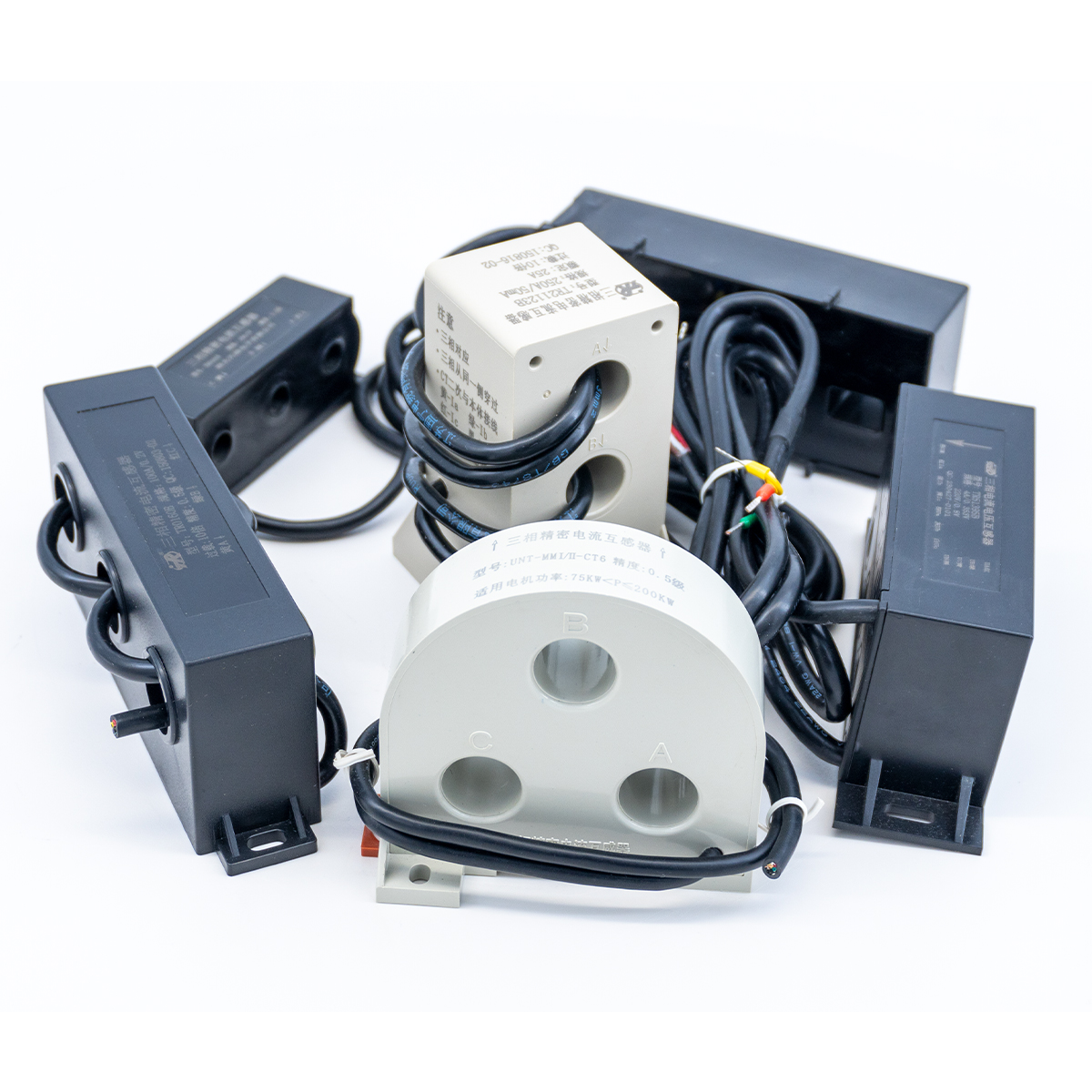

Transformador de protección del motor

-Este producto se utiliza para motores de CA trifásicos, equipos de generación de energía, equipos de transmisión y distribución, administración de energía, etc. para una medición y protección precisas.
-Se puede utilizar en motores de CA trifásicos, equipos de generación de energía, administración de energía y otros equipos para monitoreo de corriente y protección de transformadores.
Característica principal
Método de instalación flexible
La señal de corriente de entrada variada puede generar un valor de voltaje uniforme, fácil de usar.
Excelente consistencia, fuerte intercambiabilidad.

Parámetro eléctrico

Corriente nominal de entrada Iin :            0-400A
Salida nominal secundaria Uo :       0-0,5 V
Corriente nominal máxima :Imáx:          10 ×yo en
No linealidad :                    Precisión <±0,5% ;
Error de fase <±30'
Resistencia de aislamiento :             >500m Ω
Voltaje soportado de frecuencia de potencia :>3kV

Amplia sobrecarga y excelente consistencia;

Se pueden convertir diferentes corrientes de entrada en un valor estándar unificado, lo cual es conveniente para la adquisición de señales;

El circuito es simple, no se requiere fuente de alimentación externa y el funcionamiento es confiable.

Varios métodos de instalación, instalación de PCB opcional y métodos de fijación con pernos.

Se encuentran disponibles estructuras de varias formas.

Solicitud

Ampliamente utilizado en motores de CA, compresores de aire, iluminación, calefacción, ventilación y otros dispositivos en diversos lugares para monitoreo y protección de corriente; administración de energía, sistemas de control automático para edificios;

Parámetros del producto

Eléctrico actuación parámetros	Temperatura de funcionamiento	-25 ℃ ~ +55 ℃/-40 ℃ ~ ~ +85 ℃ opcional	Humedad relativa	≤90% hPa
	Aislamiento interno	Resina epoxídica	Resistencia de aislamiento	>500 M ohmios/500 VCC
	Fuerza media	2500 Vca/min	Soportar voltaje de impulso	5000 V (onda de relámpago estándar de 1,2/50 μs)
	Frecuencia de operación	50~400Hz	Clase de precisión	Según (IEC 61869-2 o (GB 20840.2-2014) precisión 0,5, clase 1,0
	Respetuoso con el medio ambiente	Según el requisito de RoHS	Proceso de dar un título	Según CE

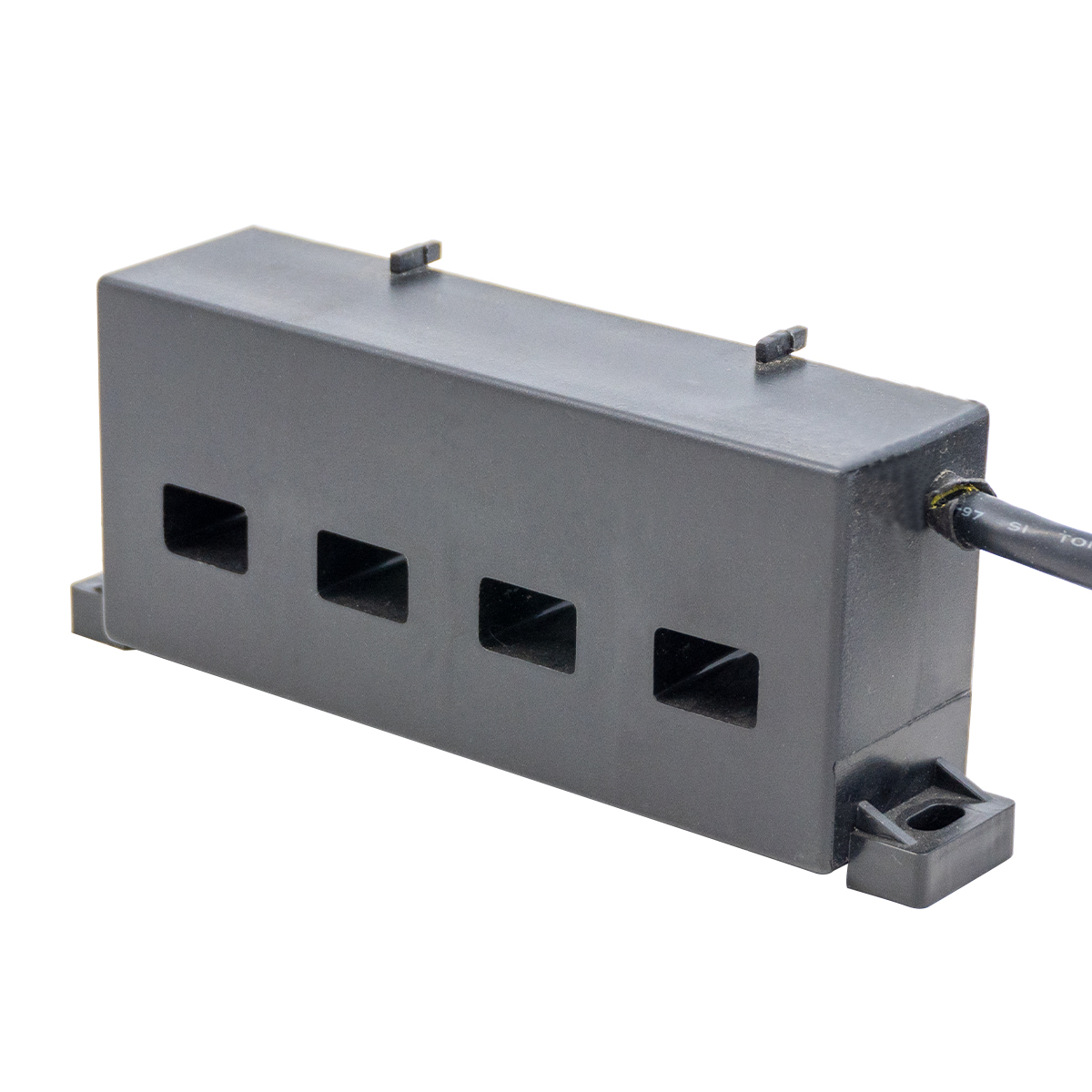

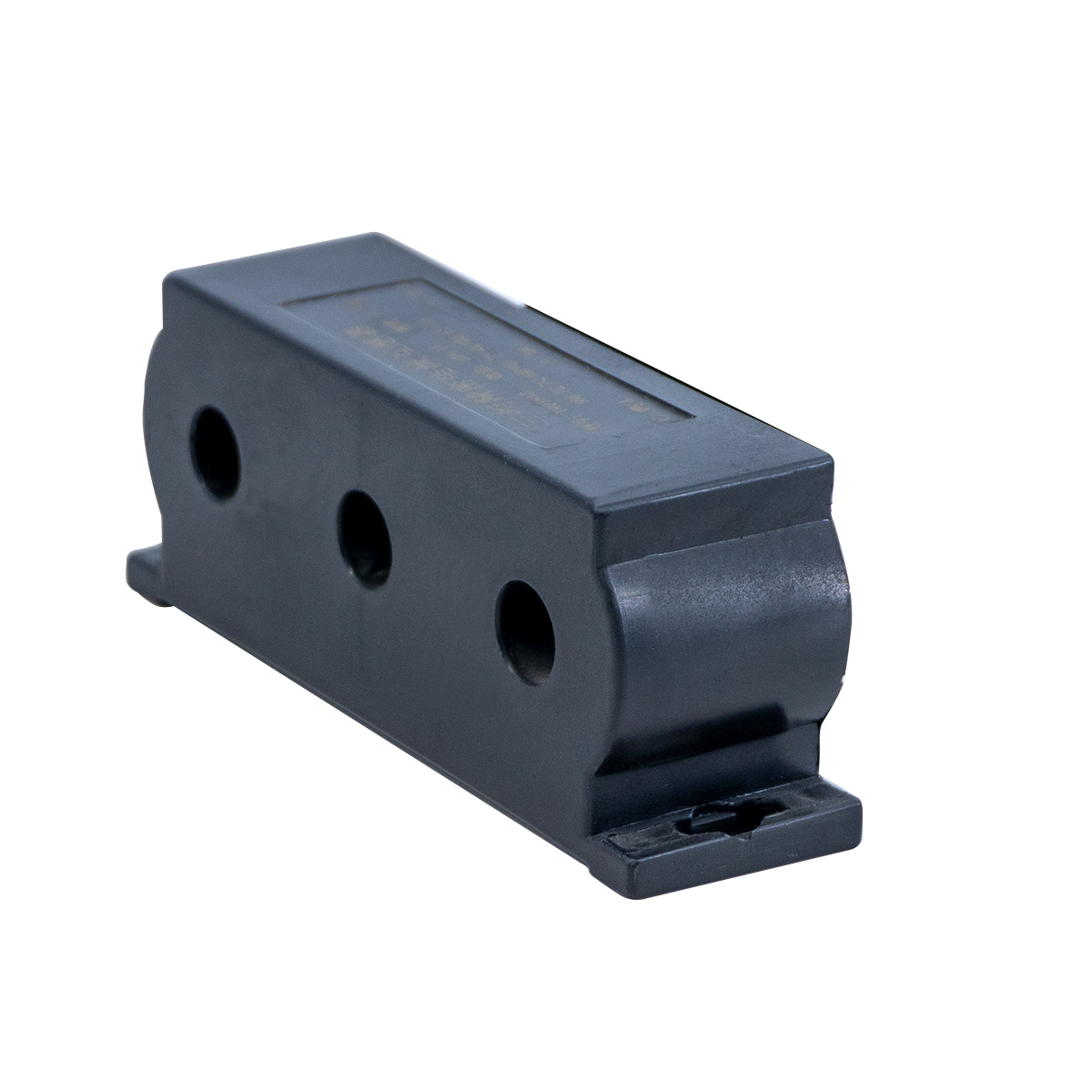

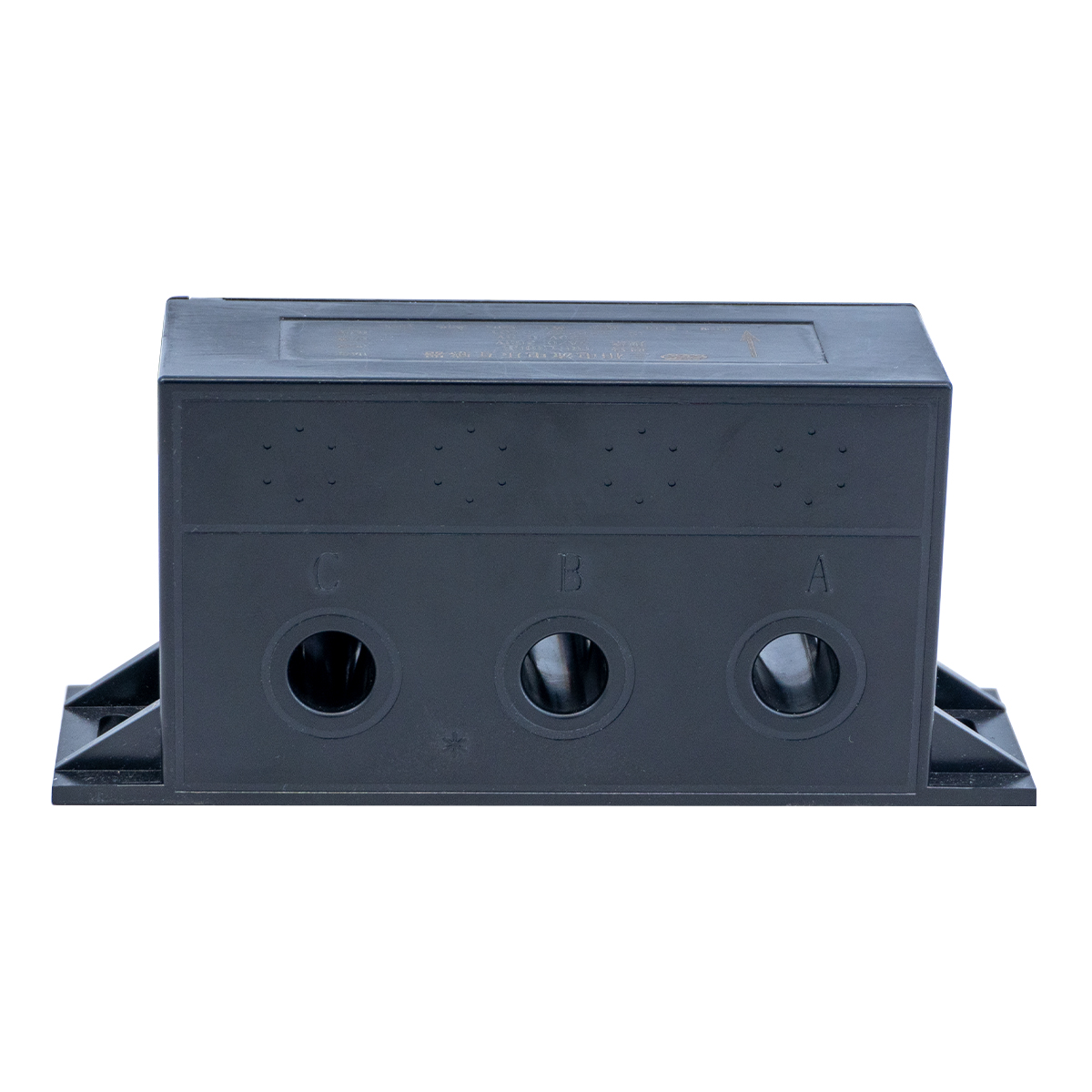

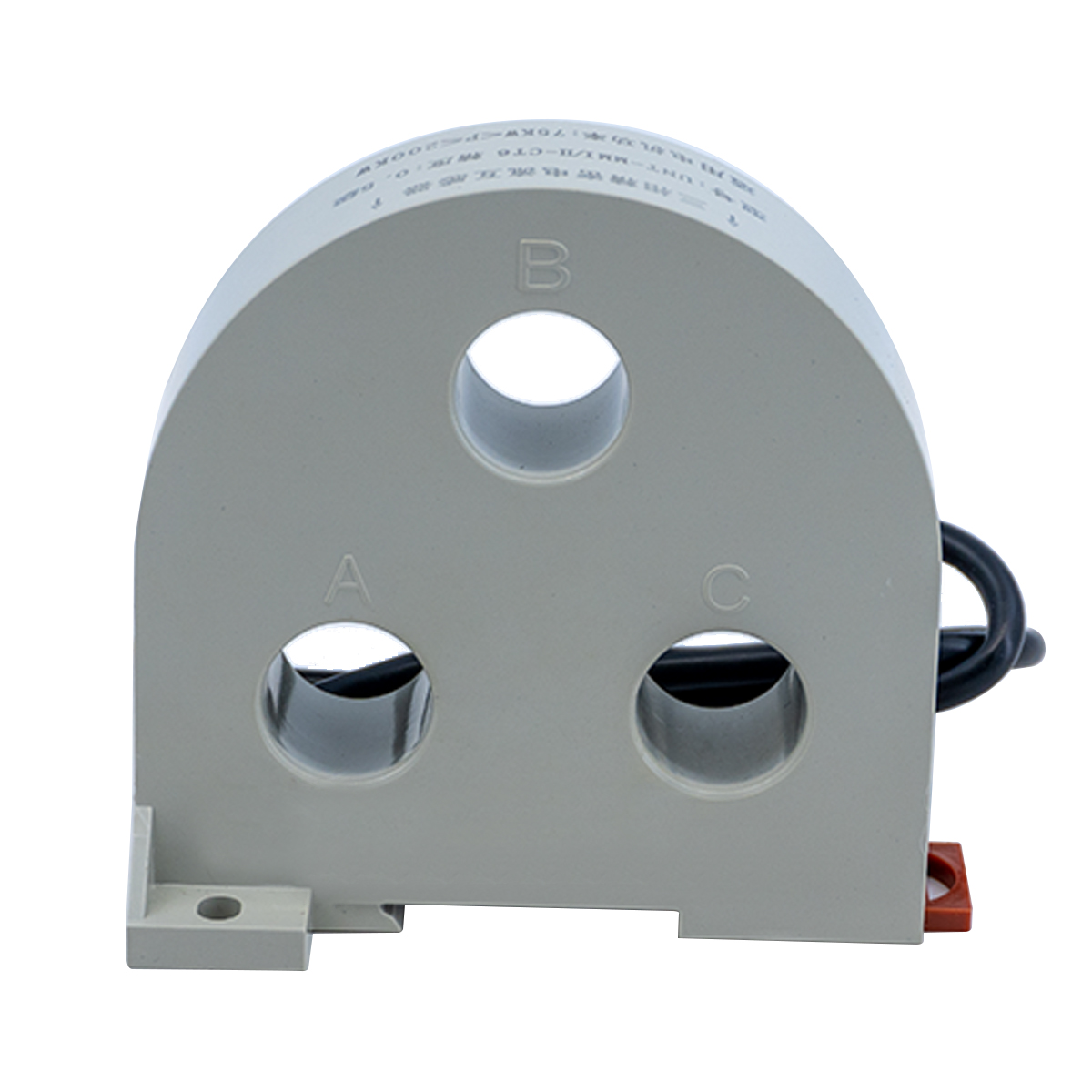

Tipo	L	W	H	H1	A1	A2	A3	IDENTIFICACIÓN	P
TR0161B	100	28	39	/	/	/	/	10	91
TR0159B	120	50	56	/	/	/	/	20	106
TR0160B	158	34	62	4	5.2	10	24	20	146
TR0180B	196	38	74	5.5	6	12	29	30	182
TR0181B	196	38	74	5.5	6	12	29	35	182
TR01123B	50	90	110	/	/	/	/	18	/
TR0198-1B	94	53	92	/	/	/	/	20	73
TR0199B	111	79.5	99	/	/	/	/	30	90
TR01103B	184	65	78	/	/	/	/	40	112
