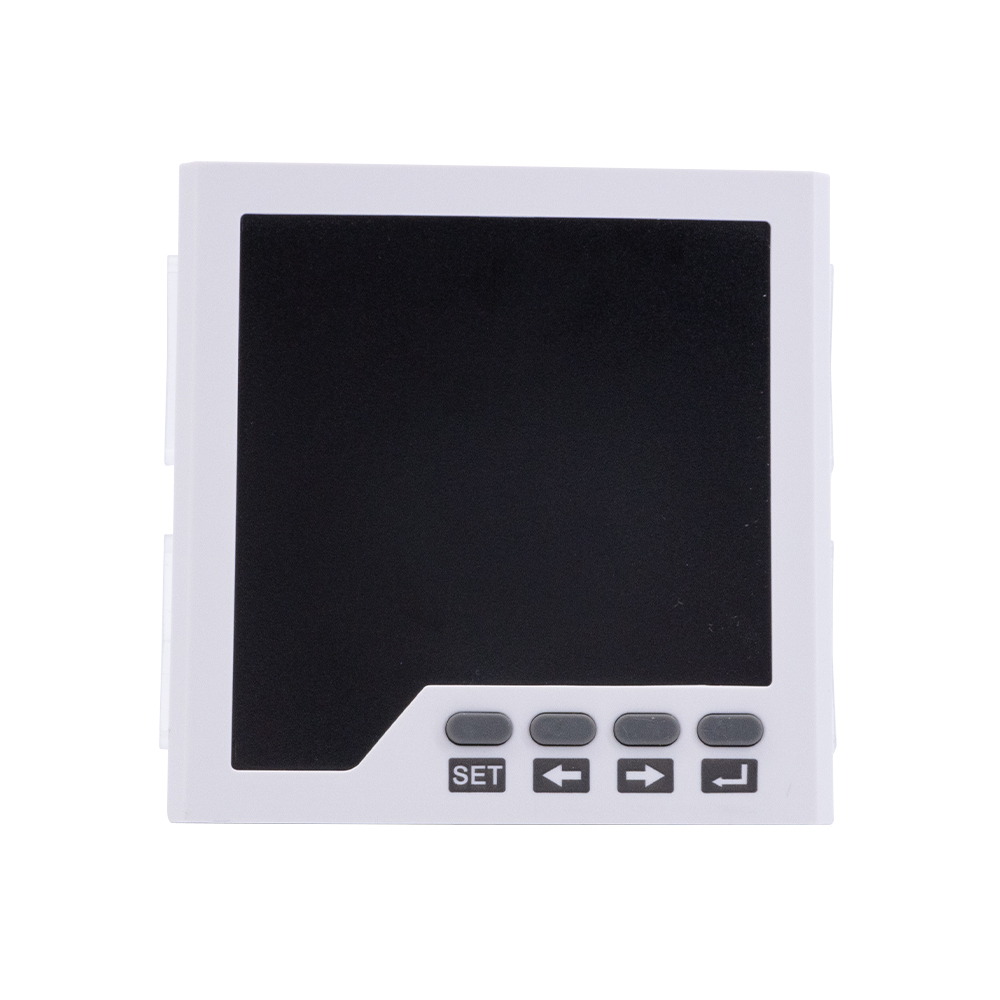

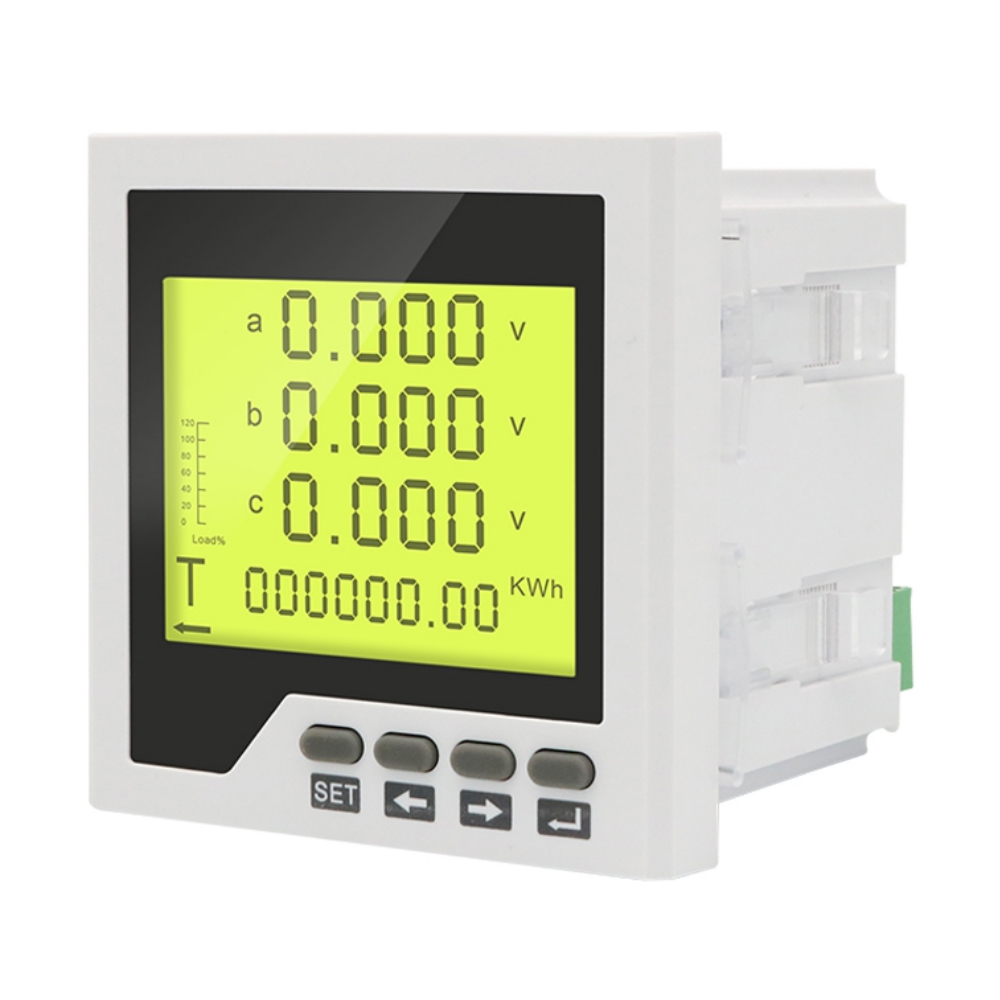

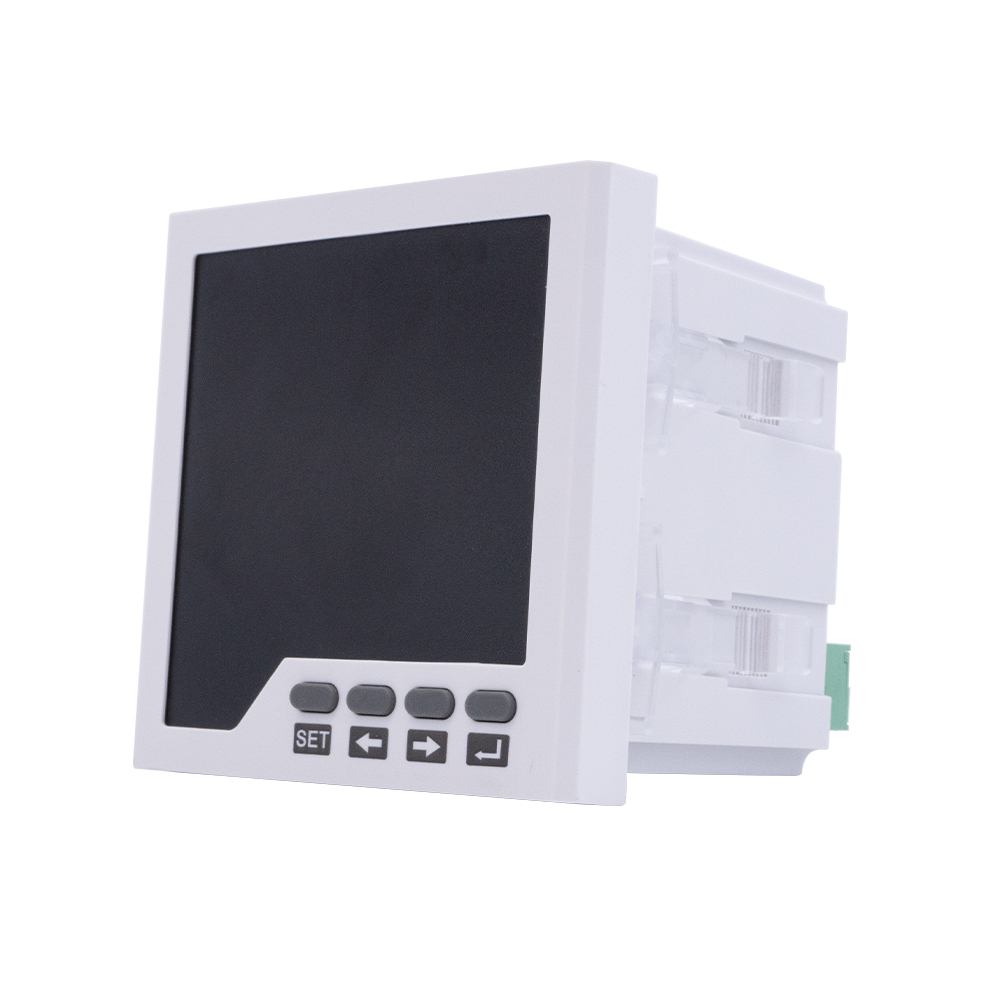

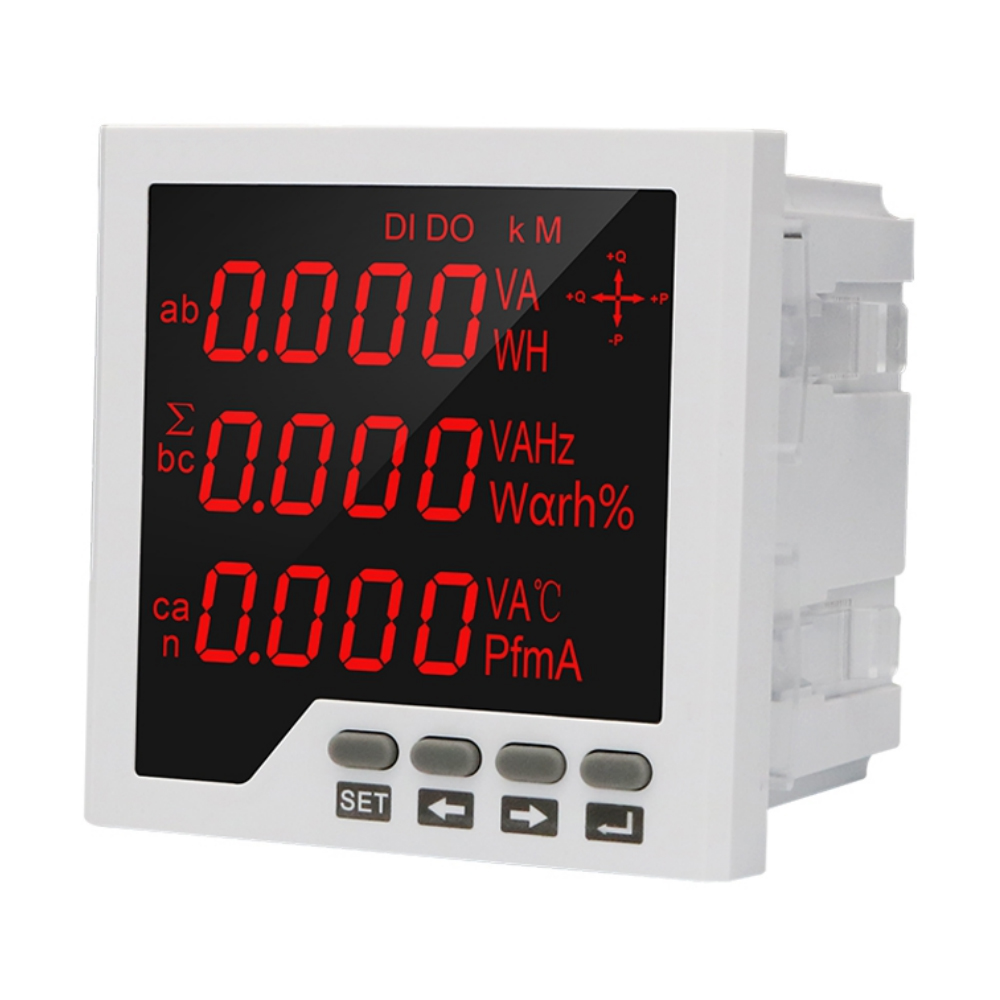

Multímetro digital trifásico serie TR

Características de rendimiento

1. Proporciona múltiples nodos de control de bucle, se puede utilizar para alarma y control de disparo.

2. Soporte para control de incendios, corte remoto del circuito de falla.

3. Instalación conveniente, el cableado es simple

4. Para ser completado por SCADA, PLC en una variedad de redes de software de comunicaciones

Índice técnico

Precisión de la medición

1. Voltaje: nivel 0,5

2. Actual: nivel 0,5

3. Potencia activa: nivel 0,5

4. Potencia reactiva: nivel 0,5

5. Factor de potencia: nivel 0,5

6. Frecuencia: ±0,02 HZ

7. Energía Eléctrica Activa: clase 0,5s o clase 0,2s

8. Energía Reactiva: Clase 1 o Clase 2

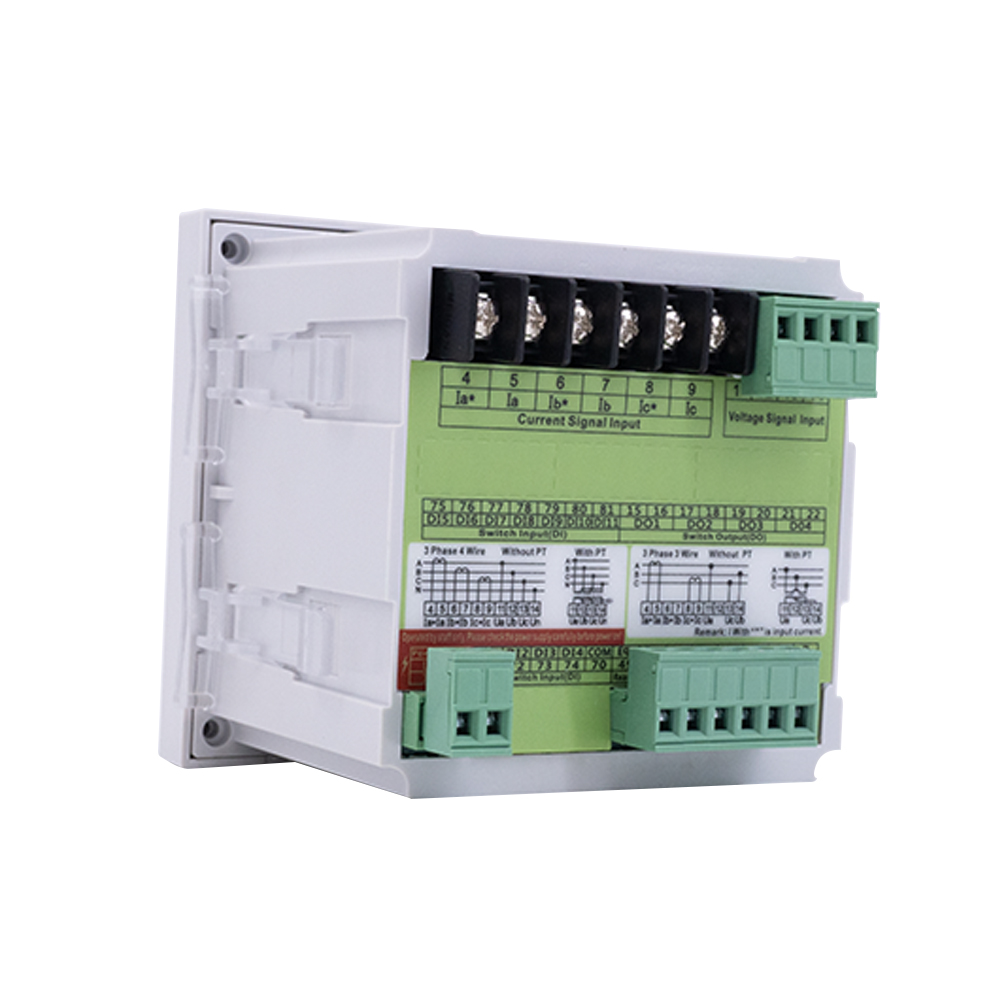

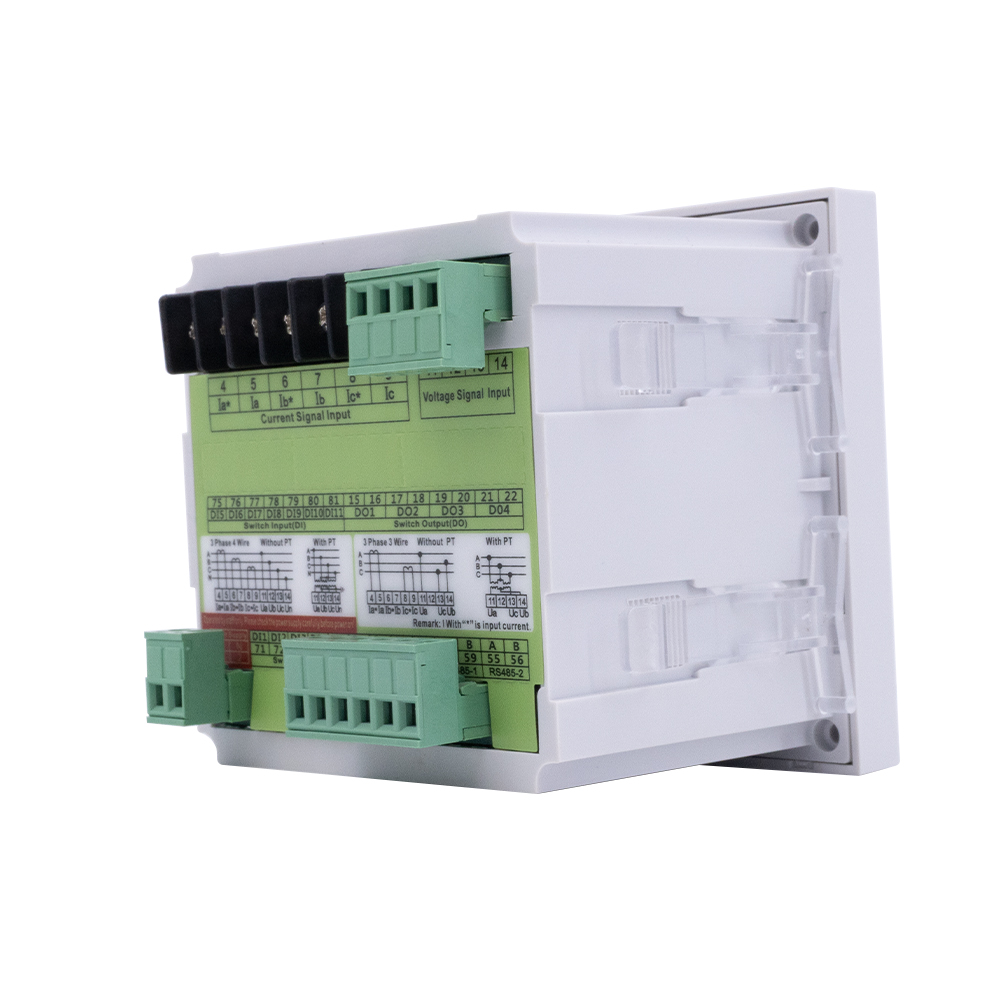

Entrada de señal

1. Modo de conexión: trifásico de cuatro cables.

2. Tensión nominal: CA 0-600 V.

3. Corriente nominal: AC1A,AC5A

4. Voltaje de sobrecarga: 1,2 veces (continuación),

5. 2 veces/segundo (instantáneo)

6. tensión:<1VA/fase; Corriente: <0,4 VA/faseImpedancia:>300 KΩ, corriente: <20 mΩ Frecuencia: 45 ~ 65 Hz

Fuente de alimentación auxiliar

1. Rango de trabajo CA 220V

2. Consumo de energía: <4VA

Módulo de funciones

1. Interfaz de comunicación: comunicación RS-485 de 1 vía, protocolo Modbus-RTU

2. Velocidad de baudios: 1200 ~ 9600 bps, el valor predeterminado es 2400 bps  Entrada de interruptor: 4 vías

3. Salida del interruptor: 4 vías (capacidad: CA 250 V 5 A. CC 30 V 15 A).

4. Salida de transmisión: 3 vías (salida analógica: 0/4~20mA o 0~5/10V)

5. Salida de impulsos de energía eléctrica: 2 vías

6. Constante: 8000imp/KWh(Kvarh)
