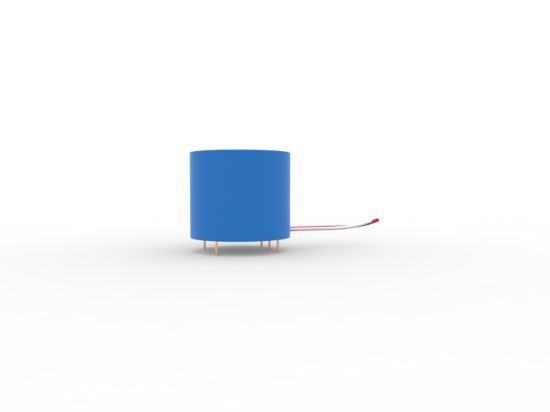

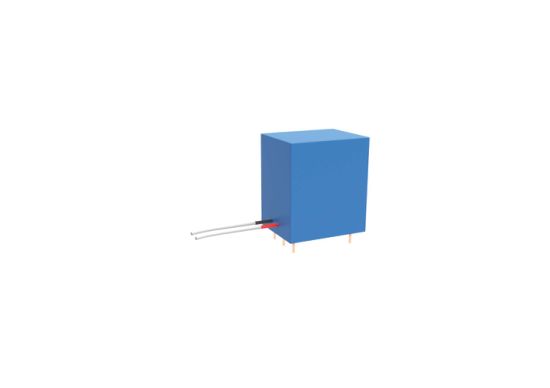

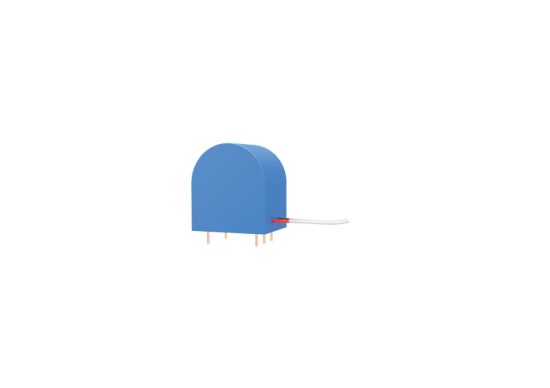

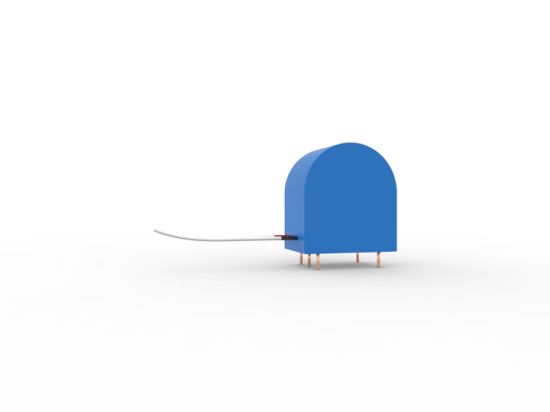

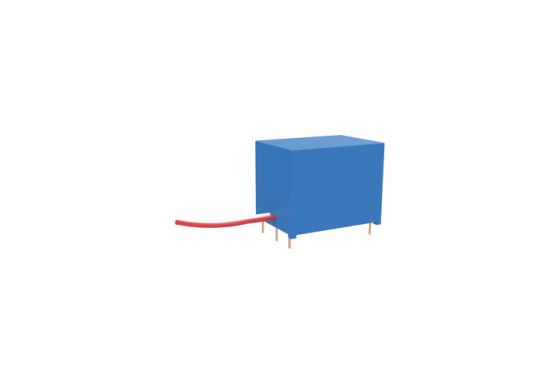

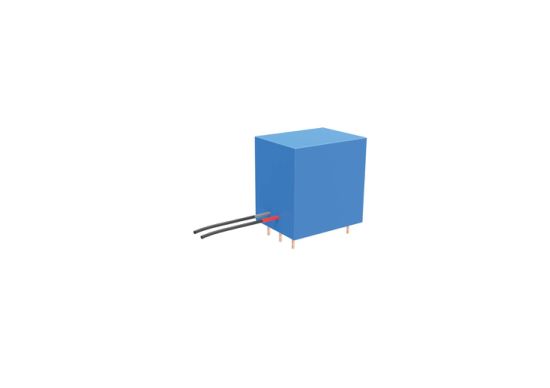

Medida Transformador de corriente Replay Proteciton Resistencia de 3kv

Compartir en:

Medida Transformador de corriente Replay Proteciton Resistencia de 3kv



Consultar Añadir al carrito

Min. Orden:
1 pieza
Port:
Shanghai, China
Capacidad de producción:
3000000
Términos de pago:
T / T, Western Union, Paypal
N º de Modelo.:
TR01281-2C
Medio aislante:
Resina epoxica
Instalación:
Montaje en PCB
Estructura de circuito magnético:
Tipo de etapa única
Principio de transformación de voltaje:
Tipo electromagnético
Marca comercial:
TR
Paquete de transporte:
Caja Srandard, paquete al vacío aceptable
Especificación:
36,5 * 26 * 29
Origen:
Hubei, China
Código hs:
850450
Solicitud:
Electrónico, Instrumento
Tipo:
Transformador de corriente
Fase:
Soltero
Condición de operación:
Interior
Uso:
Protección, Medición
Forma enrollada:
Tipo de herida apretada y de una sola capa

Descripción del producto

Transformador de corriente de medida -Este producto se utiliza para muestreo, aislamiento, aislamiento, capacidad de súper sobrecarga y características de trabajo estables de señales de protección de trabajo para productos de protección de relé por debajo de 220KV. -Se puede utilizar para transformadores para detección de corriente utilizados en dispositivos de automatización y protección de relés de sistemas de potencia. Caracteristica principal Circuito eléctrico simple Método de instalación de PCB, soldadura en la placa de circuito directamente Aislado cambia la corriente medida directamente a la señal de voltaje Parámetro eléctrico Corriente nominal de entrada Iin : 0-10A Corriente de medición máxima Imax : 1.2 × Iin Voltaje de salida secundario Vo : 0-10 V No linealidad : Precisión < ± 0,1% ; Error de fase < ± 5 ' Frecuencia : 45-1500Hz Impedancia de carga de salida : > 50k Ω Resistencia de aislamiento : > 500 m Ω

Dimensiones (Unidad: mm)

Tipo	L	W	H	sobredosis	S1	S2	S3
TR0102-2C	/	/	27	32	7.62	15.24	20
TR0107-6C	30	20	33	/	7.62	15.24	20
TR0176-4C	30	23	33	/	7.62	15.24	20
TR0139-2C	30	20	33	/	9	20	9
TR0142-2C	30	24	34	/	7.62	15.24	22.86
TR0175-4C	31	24	31.5	/	7.5	15	25
TR01281-2C	36.5	26	29	/	9	18	33
TR0134-6C	35	32	28.5	/	7.5	15	22.5

Protección de relé Aplicación de medición Transformador Curent
