Estado de Disponibilidad: | |
---|---|
El dispositivo de extracción de energía CT es un nuevo tipo de dispositivo de extracción de electricidad inductivo que utiliza la energía electromagnética inducida alrededor de la línea de transmisión de alto voltaje para obtener energía eléctrica. El dispositivo utiliza el principio de inducción electromagnética, utiliza un transformador de corriente para inducir directamente voltaje de CA desde el bus de alto voltaje y luego se somete a rectificación, filtrado y estabilización de voltaje para obtener un voltaje de CC estable y confiable, que proporciona una fuente de alimentación estable. para los equipos eléctricos instalados cerca. Puede garantizar el suministro de energía estable a largo plazo del equipo de carga. Es adecuado como dispositivo de suministro de energía para detección, monitoreo, inspección, antirrobo y otros equipos eléctricos en línea en cables de transmisión de alto voltaje.

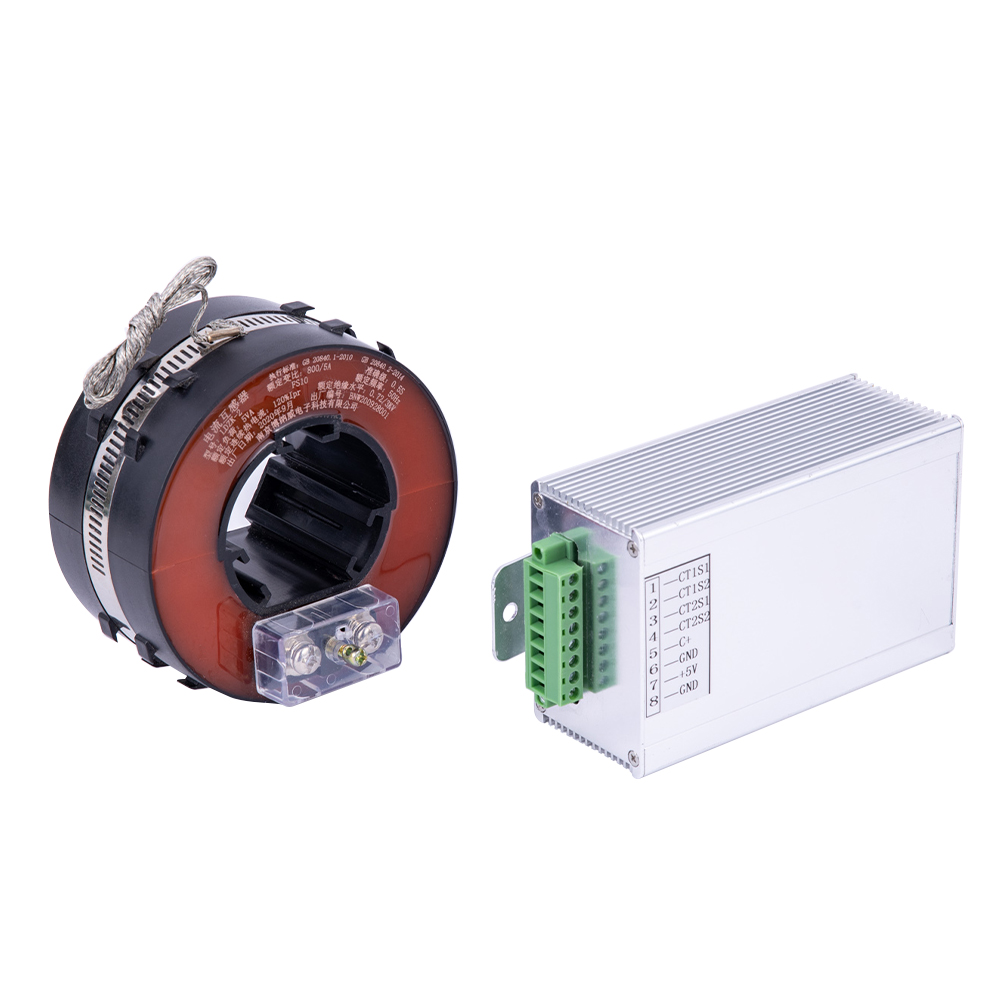

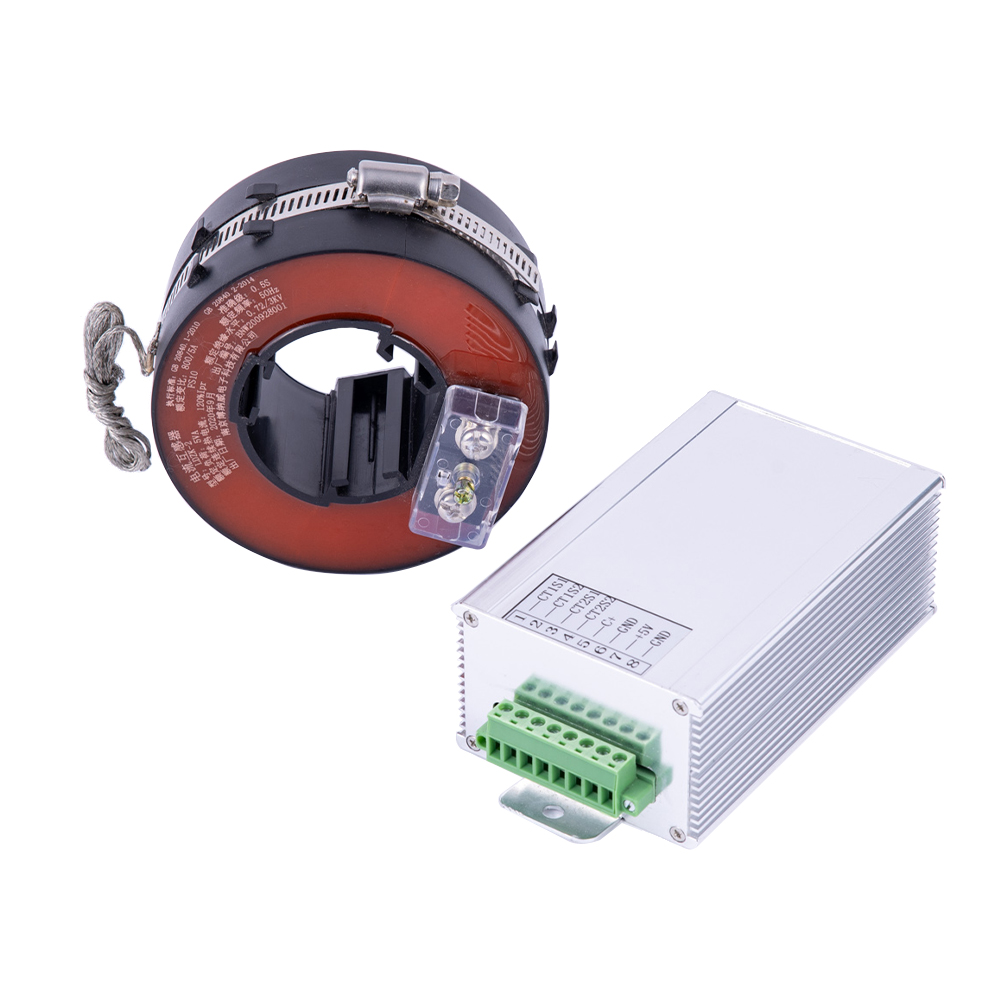

TRGK-300 está diseñado y producido por nuestra empresa para el suministro de energía de detección en línea, monitoreo, inspección, antirrobo, comunicación y otros equipos eléctricos en cables de transmisión y distribución de alto voltaje. El dispositivo incluye un transformador de energía de tipo abierto, un módulo de alimentación de energía y cables de conexión de soporte.

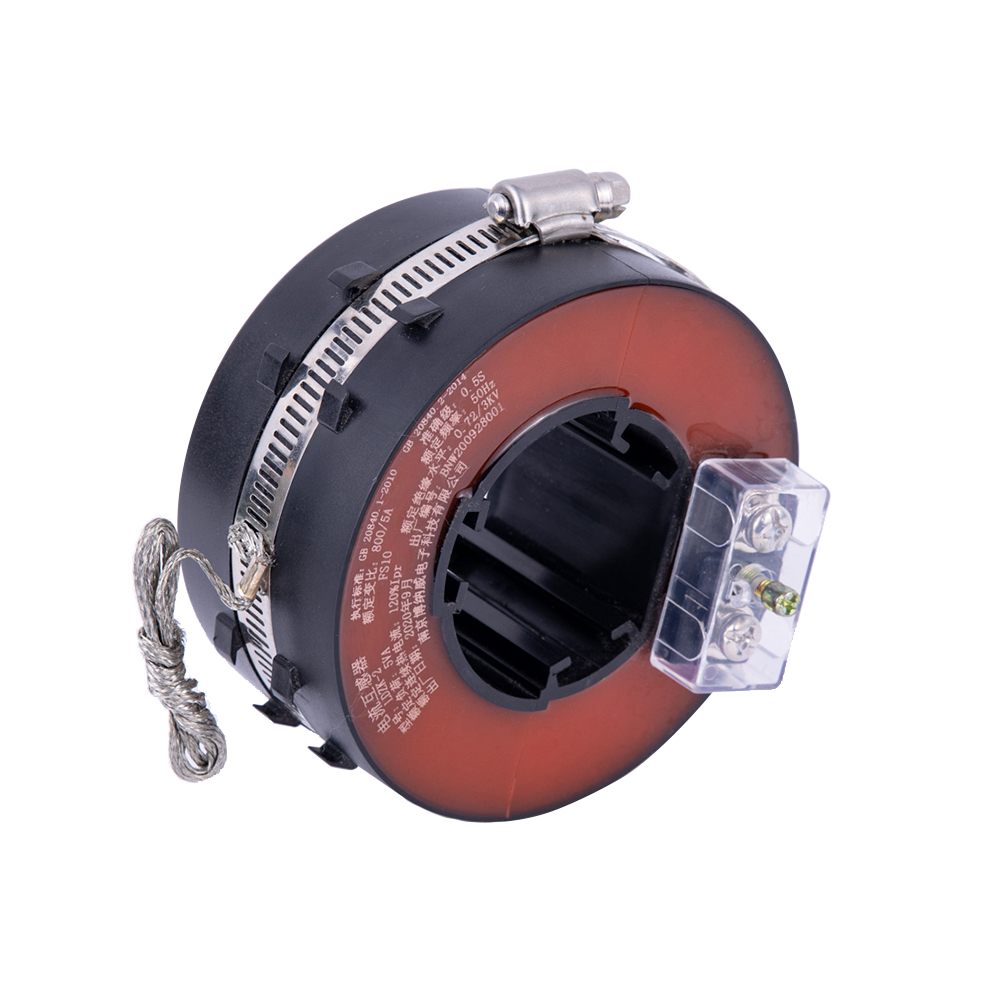

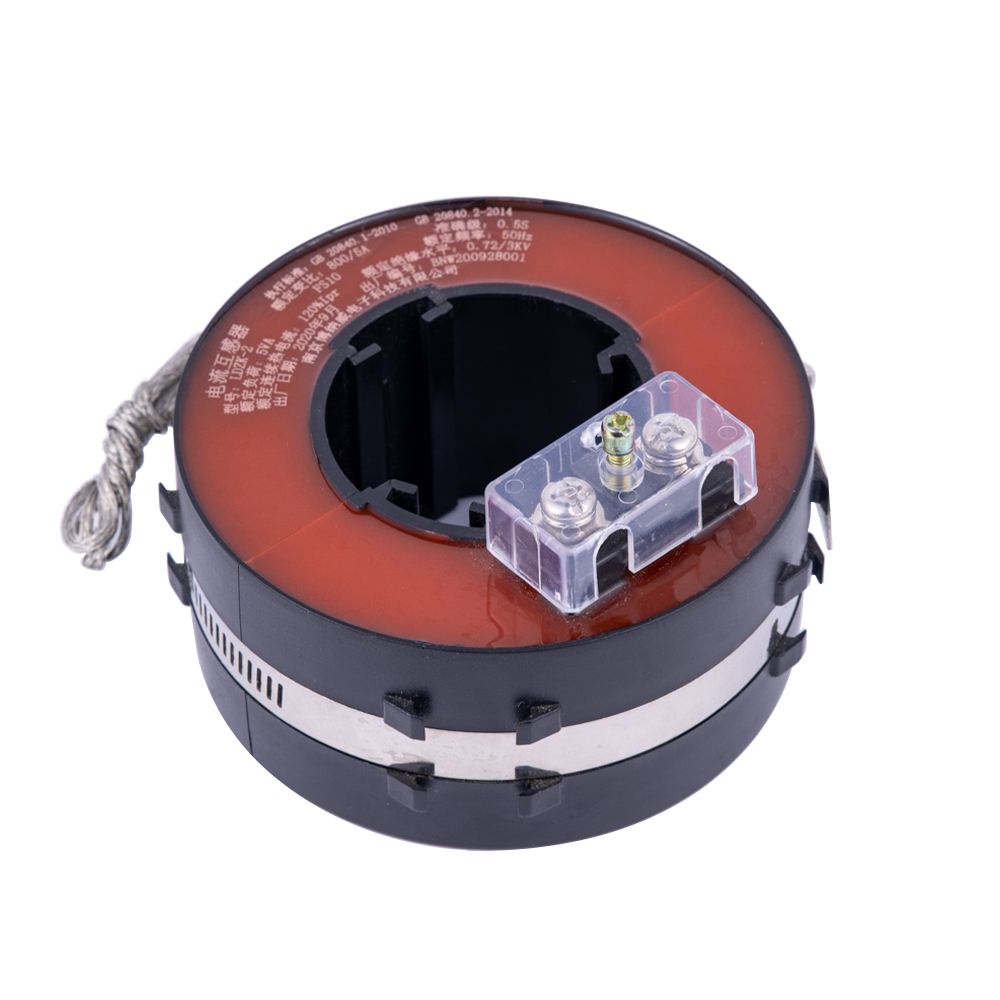

El transformador de energía de tipo abierto adopta una lámina de acero al silicio de alta calidad con alta permeabilidad magnética como material conductor magnético, que tiene las características de un núcleo de hierro divisible y una baja pérdida del circuito magnético. Dentro de la carcasa de plástico ignífugo, a prueba de humedad, rendimiento estable y sin mantenimiento;

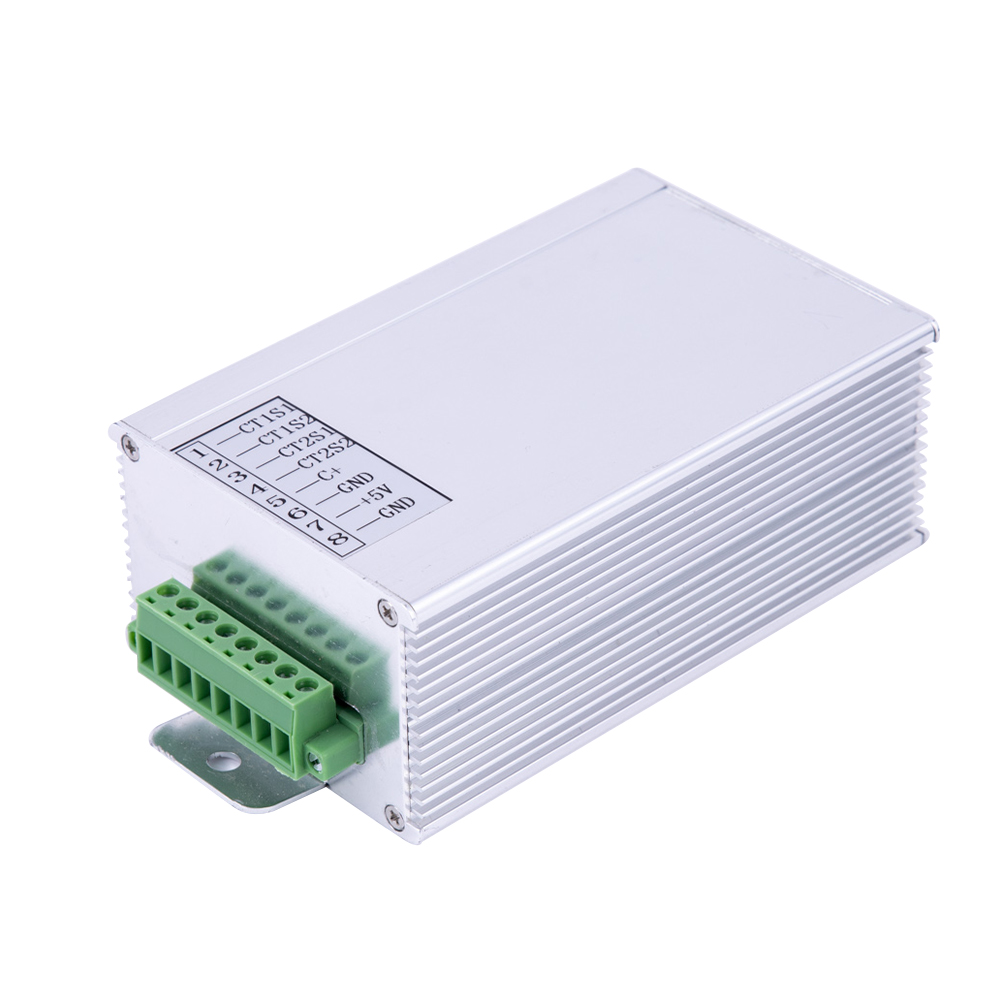

El módulo de potencia de captación de energía tiene las ventajas de entrada dual, tamaño pequeño, alta eficiencia de conversión, rendimiento estable, aislamiento de los lados primario y secundario y alta resistencia de aislamiento; el producto adopta un paquete modular de carcasa metálica, que es a prueba de polvo y humedad, y tiene una fuerte capacidad antiinterferente; Los terminales de entrada y salida tienen forma de terminales de cableado para una fácil conexión; La red de productos tiene una gran adaptabilidad y puede funcionar en una amplia gama de flujos de entrada; Este producto tiene funciones de protección contra cortocircuitos de salida, sobretensión y sobrecalentamiento.
Equipos eléctricos que son difíciles de obtener suministro de energía cerca de líneas de transmisión de alto voltaje: varios dispositivos de monitoreo en líneas de cables eléctricos subterráneos, equipos de monitoreo en gabinetes de red en anillo, etc.
Parámetros técnicos del transformador de corriente dividida.
Modelo y especificaciones | LDZK-2 500A/1A | ||
---|---|---|---|
Entrada nominal (CA) | 500A | ||
Rango de medición (CA) | 0-720A | ||
Corriente de salida nominal (CA) | 1A | ||
Carga nominal | 2.5VA | 5VA | 7.5VA |
Exactitud | ± 0,5% | ±1% | ±3% |
Voltaje soportado de frecuencia de potencia | Entre primario y secundario: AC2.5kV 1min | ||
Rango de frecuencia | 50 HZ-400 HZ | ||
Temperatura de funcionamiento | -40℃~+70℃ | ||
Temperatura de almacenamiento | -20℃~+50℃ | ||
Peso | Aproximadamente 1,6Kg |
Parámetros técnicos del módulo de fuente de alimentación
Modelo y especificación | 5D05 | 5D08 | 5D16 | 10D12 | 10D24 | 20D12 | |
---|---|---|---|---|---|---|---|
salida | Tensión de salida nominal | 5V | 8V | 16V | 12V | 24V | 12V |
Potencia de carga nominal | 5W | 10W | 20W | ||||
Precisión | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% | |
Tasa de ajuste lineal | -- | -- | -- | -- | -- | -- | |
Regulación de carga | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | |
Aporte | Rango de corriente de entrada | 0~1.8A | |||||
Rango de frecuencia | 40~60Hz | ||||||
Protección | Protección contra cortocircuitos | El modo de protección apaga el voltaje de salida y se recupera automáticamente después de que se elimina la falla. | |||||
Protección contra sobrecalentamiento | El modo de protección apaga el voltaje de salida y se recupera automáticamente después de que se elimina la falla. | ||||||
Ambiente | Temperatura de funcionamiento | -20~+50℃ | |||||
Humedad de funcionamiento | 10~95% HR | ||||||
Temperatura y humedad de almacenamiento | -40~+70℃ | ||||||
Deriva de temperatura | ±0,03%/℃ | ||||||
Seguridad y resistencia al impacto. | Resistencia a la presión | Entrada a Shell 1.5KVAC | Salida a carcasa 1.5KVAC | Entrada a Salida 1.5KVAC | |||
Aislamiento | E/S al Shell>200MΩ | ||||||
Resistencia a la corriente de choque | >20KA/s | ||||||

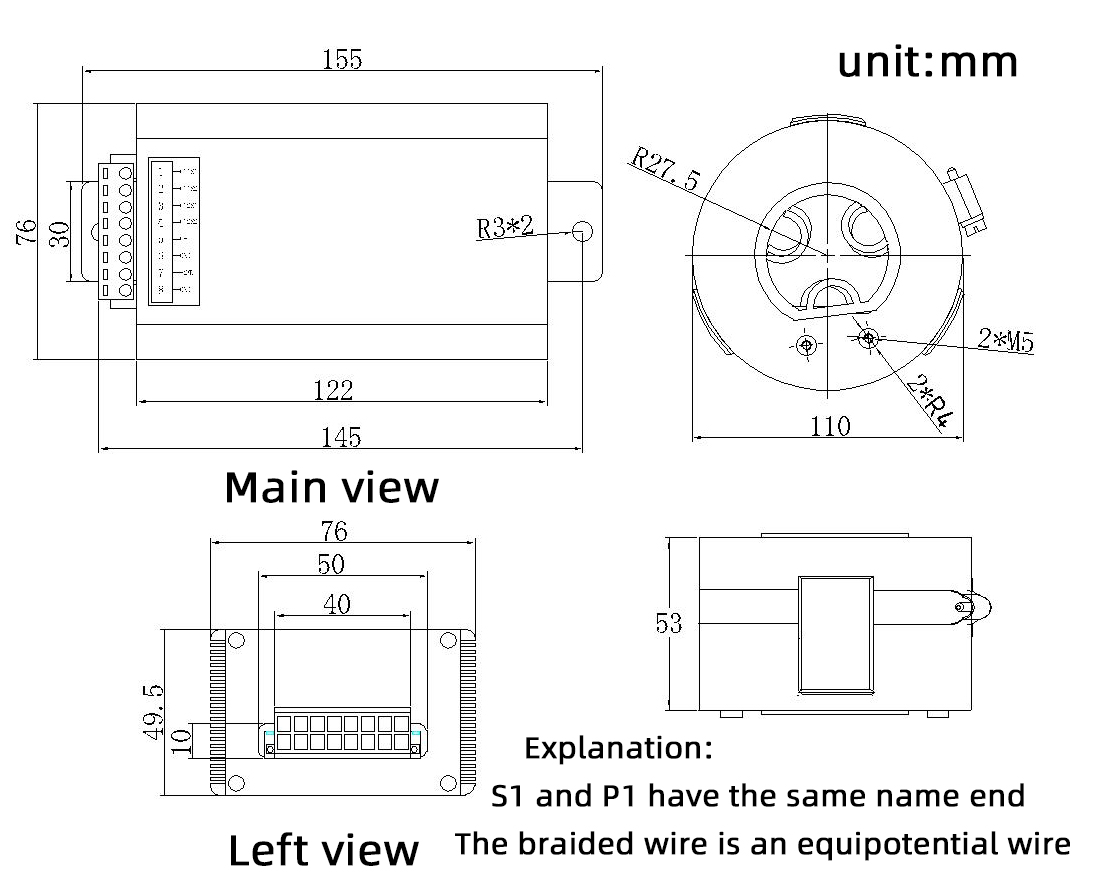

Otros | Dimensions | 155*76*49,5 | |||||
Peso | 380g | ||||||
Embalaje | Caja de embalaje 355*355*250, 30 unidades/caja | ||||||
Observaciones: 1. Todos los parámetros se miden en condiciones nominales de entrada y carga, temperatura ambiente de 25 °C y humedad del 70 %. |
Nota: Cuando la temperatura ambiente supera los 55 °C, se deben adoptar métodos de refrigeración forzada, como refrigeración por aire o disipación de calor, para garantizar que la temperatura de la caja del módulo no supere los 85 °C.
Parámetros generales de prueba de rendimiento
Tome energía CT a partir de los datos actuales | ||
---|---|---|
Potencia (W) | Voltaje (V) CC | Corriente de arranque (A) |
0 | 16 | ≤10 |
1 | 16 | ≤18 |
2 | 16 | ≤24 |
3 | 16 | ≤30 |
4 | 16 | ≤38 |
5 | 16 | ≤40 |
6 | 16 | ≤47 |
Definición de zócalo
Número de enchufe. | Nombre del zócalo | Definición de zócalo |
---|---|---|
1 | CT1S1 | La primera vía de toma de electricidad terminal CT S1 |
2 | CT1S2 | La primera vía de toma de electricidad terminal CT S2 |
3 | CT2S1 | La segunda vía de toma de electricidad terminal CT S1 |
4 | CT2S1 | La segunda vía de toma de electricidad terminal CT S2 |
5 | C+ | Terminal positivo del condensador |
6 | GND | Terminal de tierra |
7 | +16V | Terminal positivo de salida |
8 | GND | Terminal de tierra |
Diagrama de principio de funcionamiento
Cuando el transformador está instalado en la línea, el aro debe instalarse firmemente para evitar la vibración del transformador.
Conecte el cable correctamente según la definición del terminal. No conecte el cable incorrectamente, de lo contrario, la fuente de alimentación se dañará permanentemente.
La carcasa del módulo de potencia debe estar conectada de manera confiable a tierra para aumentar la capacidad antiinterferente.
