D Tipo CT de núcleo dividido para impermeabilidad al aire libre, pinchazos y cosechabro de energía y medición de temperatura del fabricante de China

Características del producto

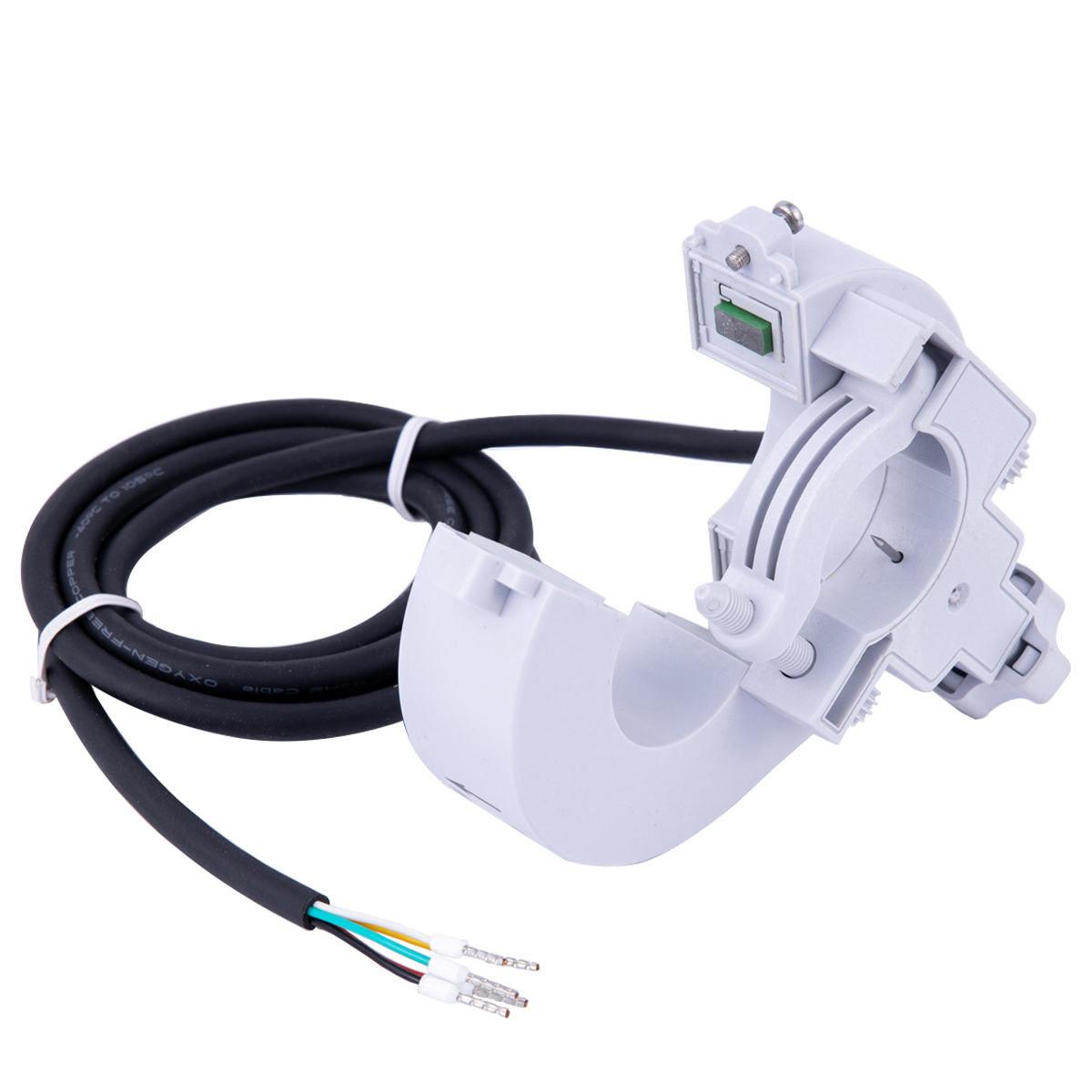

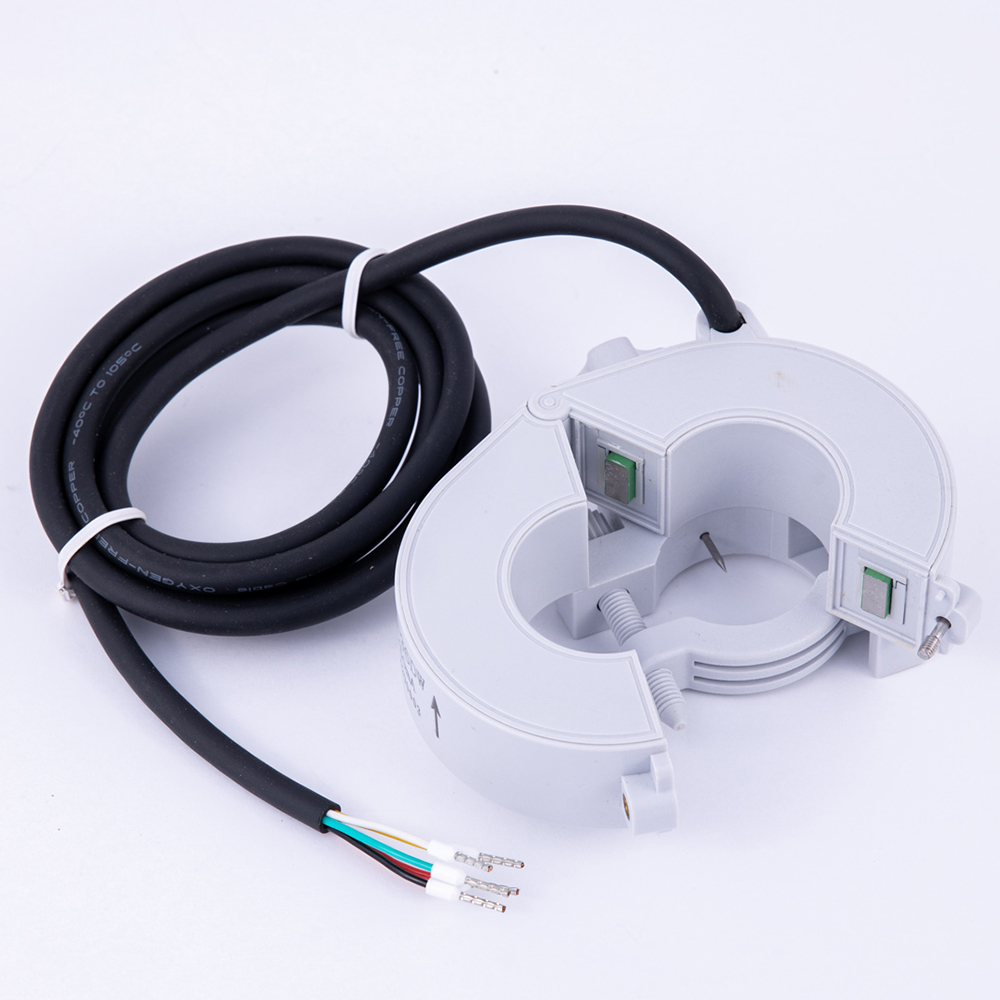

* Estructura abierta y cerrada, fácil de instalar en el sitio y fácil de operar. Instalación o eliminación rápida y fácil sin desconectar el cable primario en prueba, efectivo para pruebas de corriente seguras y fáciles;

* Todas las piezas de operación manual son aislantes, que se pueden operar en vivo y se pueden ramificar en cualquier posición del cable.

* La concha adopta el proceso de moldeo integrado de soldadura por fusión ultrasónica, y la estructura de devanado del núcleo magnético está fundido con resina epoxi y el nivel impermeable puede ser IP66.

* Adopte la alta linealidad magnética, buena y alta sensibilidad.

Solicitud

Sistema de monitoreo eléctrico de incendio, sistema de monitoreo de energía de equipos de incendio, sistema de consumo de energía inteligente, cuadrícula inteligente de energía de bajo voltaje, sistema de conexión a tierra de corriente pequeña, protección de relé, sistema de protección del motor, etc. Para medir corriente, monitoreo y protección de líneas y equipos.

Precauciones de instalación

* Para la operación del transformador, los guantes aislados deben usarse y las manos no deben tocar directamente el núcleo rojo del cable de blindaje.

* Núcleo de hierro de acero de silicio antes de cerrar, para garantizar que la superficie del extremo cortado esté limpia, sin manchas, sin residuos de impureza; se recubrirá con tratamiento con inhibidor de óxido

* Use una llave de torque (eléctrica/neumática) al apretar los tornillos y coloque el par en un rango razonable.

Parámetros de rendimiento	Temperatura de operación	-40 ℃～+70 ℃	Humedad relativa	≤90%
	Nivel de voltaje	0.4/0.66/0.72kv	Rango lineal	5%～ 120%
	Corriente de entrada nominal	50 ～ 600a	Frecuencia nominal	50/60Hz
	Carga nominal	＜ 20Ω	Temperatura	100k
	Clase de precisión	0.5 级	Resistencia dieléctrica	1000MΩ/500V/min
Parámetros de la estructura mecánica	Concha y esqueleto	PA/PCFLAMMABILIDAD CLASIÓN94-V0	Método de salida	Alambre de estallido de PVC flexible
	Actual -Output	Línea verde de línea negra	Potencia de salida	Línea roja
	Salida de medición de temperatura	Línea amarilla: línea blanca	Protección de salida de corriente	Tubo p6ke12caprotector
	Material central	Acero de silicio / nanocristalino / Permalloy	Estructura de apertura y cierre	'304 ' FIJA CON TORNILLO INSARIO
	Aguja de punción	Acero inoxidable '304 '	Plan de construcción	Arreglar la perilla para bloquear el cable

Dimensiones de forma e instalación

Modelo de producto	entrada nominal	salida nominal	clase de precisión	Dimensiones (mm)
Modelo de producto	entrada nominal	salida nominal	clase de precisión	φ	A	B	C	D	E
Bnwak-36dw	50 ～ 600A	0 ～ 100mA o 0 ～ 1V	0.5 1.0	35	71	20	34	79	100
Bnwsk-36dw				35	71	20	34	79	100

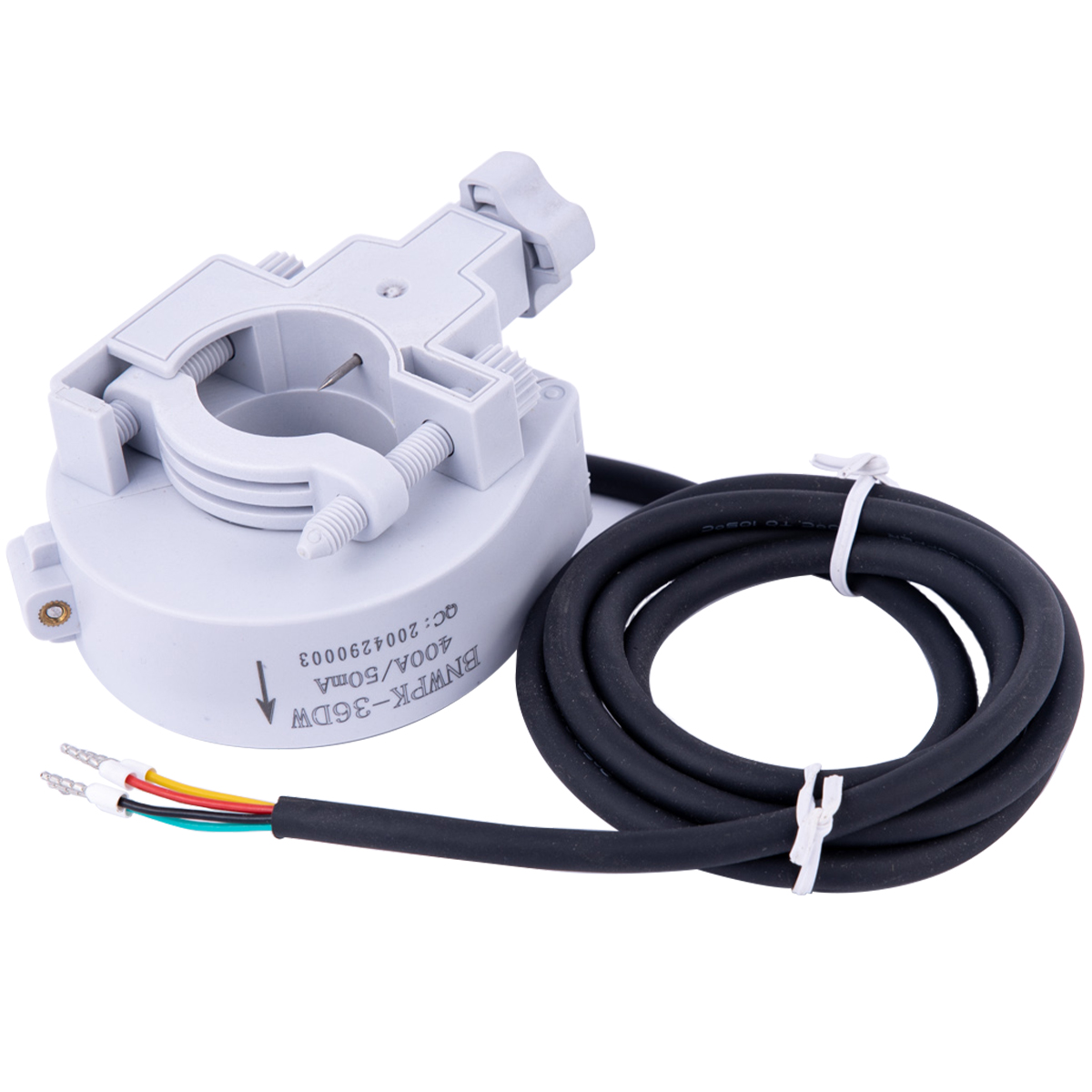

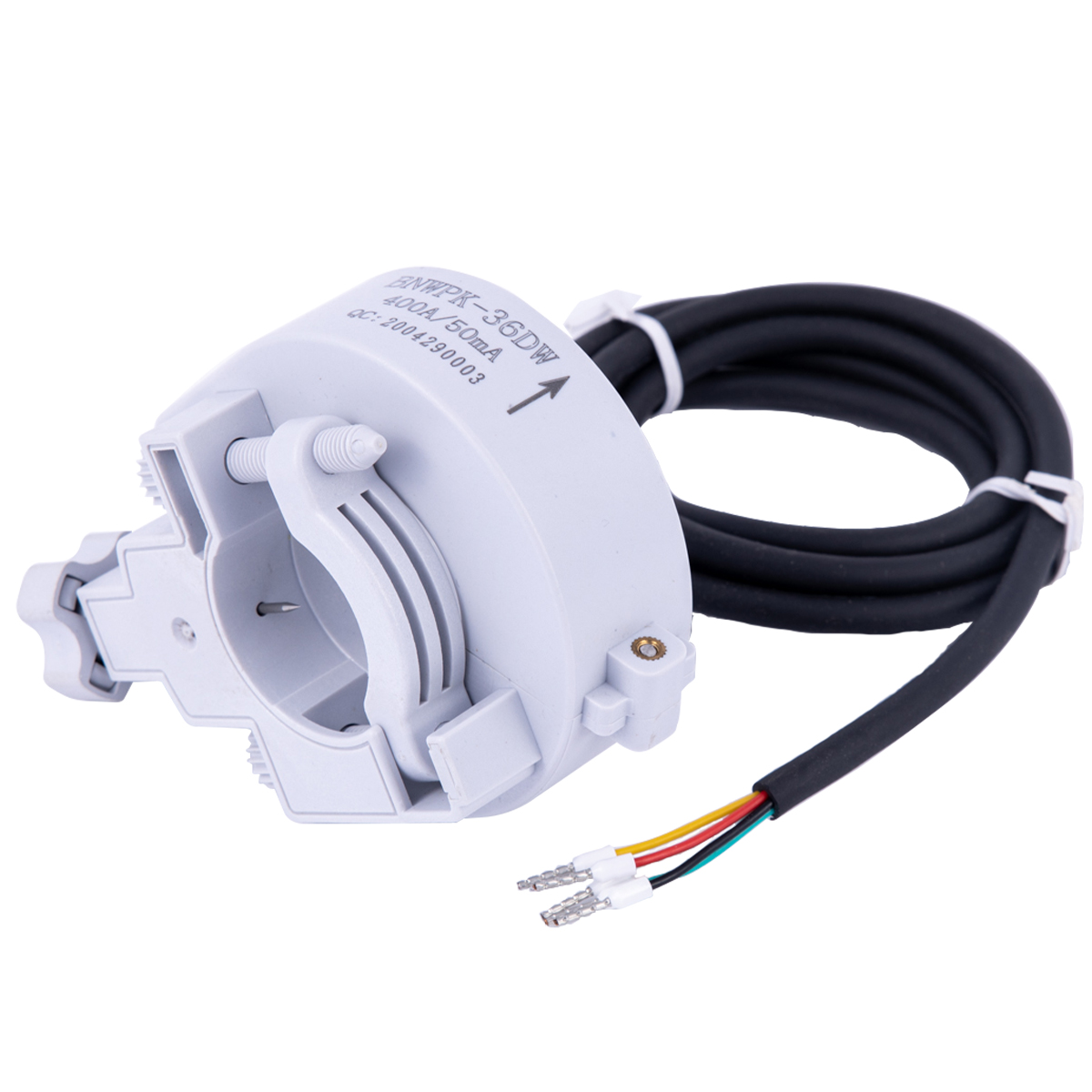

BNWPK-36DW				35	71	20	34	79	100

Descripción del cable de salida:

1. El extremo de entrada es un cable a través del núcleo (P1 → P2)

2. El extremo de salida se lanza con un cable protegido de cinco núcleos;

3. El rojo representa el terminal de medición de voltaje; El amarillo y el blanco son sensores de temperatura;

4. El verde y el negro representan la salida de señal de corriente secundaria;

5. Defina la correspondencia de la polaridad entre 'P1 ' y la línea verde como el final con el mismo nombre (*)

Cuando se enciende el transformador, debe usar guantes aislantes y sus manos no deben tocar directamente el núcleo rojo del alambre blindado;

Antes de que se cierre el núcleo de acero de silicio, asegúrese de que la cara final de la incisión esté limpia, libre de manchas e impurezas; Debe tratarse con agente contra la romisión;

Use una llave torgue (eléctrica /neumática) cuando apriete los tornillos y coloque el par en un rango razonable.
