Se puede utilizar para un pequeño sistema de conexión a tierra de corriente, sistema de fuga de incendio, detección de desequilibrio de corriente trifásica y otro monitoreo y protección de corriente del equipo, proporcionando una detección de corriente de alta precisión para todo tipo de equipos eléctricos para realizar una protección rápida contra fallas como sobrecarga y cortocircuito.
Encerrado por resina epoxi, buen rendimiento sísmico
Método de perforación, el diámetro del orificio es de φ12 mm-φ260 mm, lo cual es conveniente para la instalación de la barra colectiva
material de permeabilidad magnética con un amplio rango de medición
Corriente de entrada primaria : IIN : 0-5A
Corriente de salida secundaria IO : 0-10MA
No linealidad : Precisión <± 0.2% ;
Error de fase <± 15 '
Frecuencia : 45-1500Hz
Resistencia de aislamiento : > 500m Ω
Frequency de frecuencia de resistencia : > 3kV

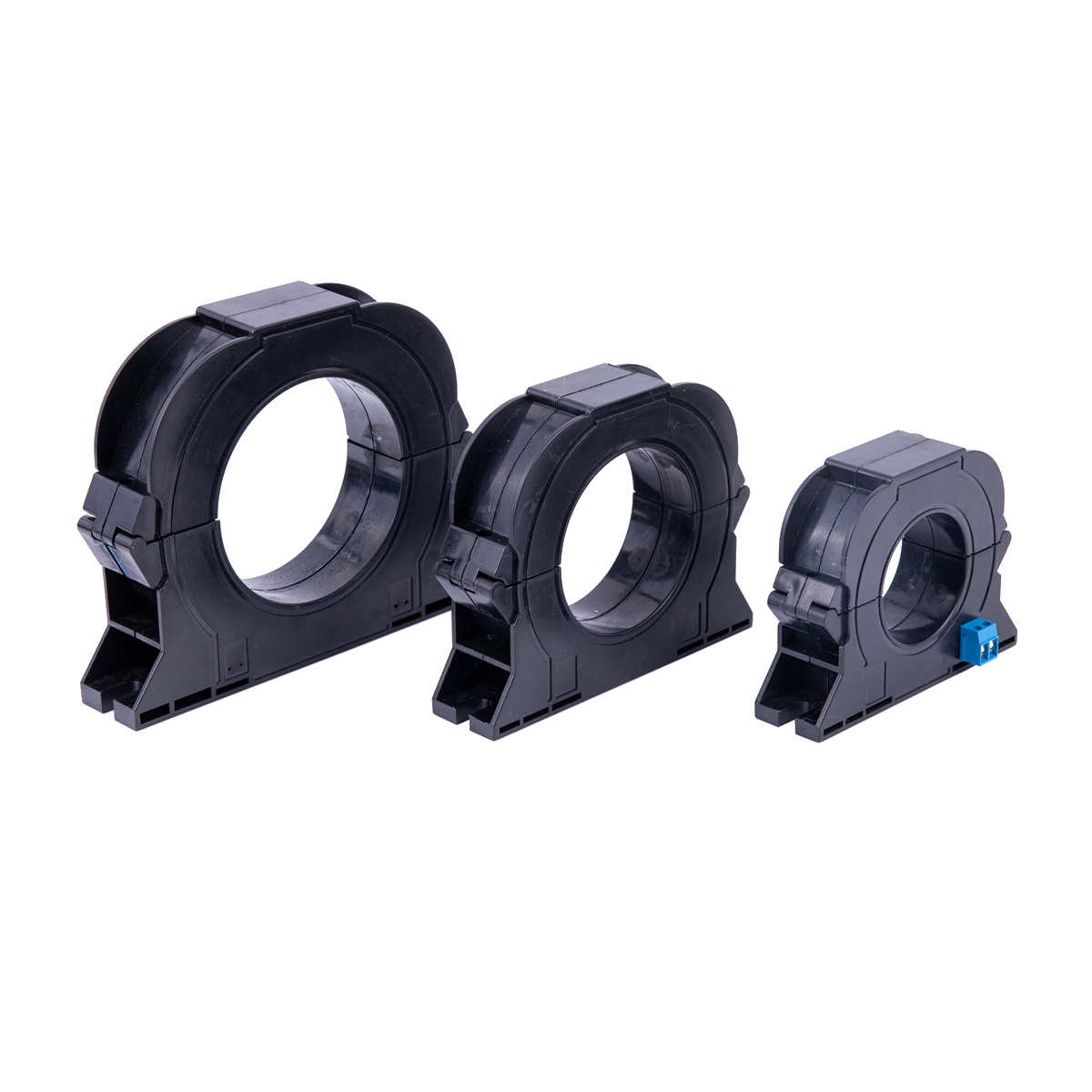

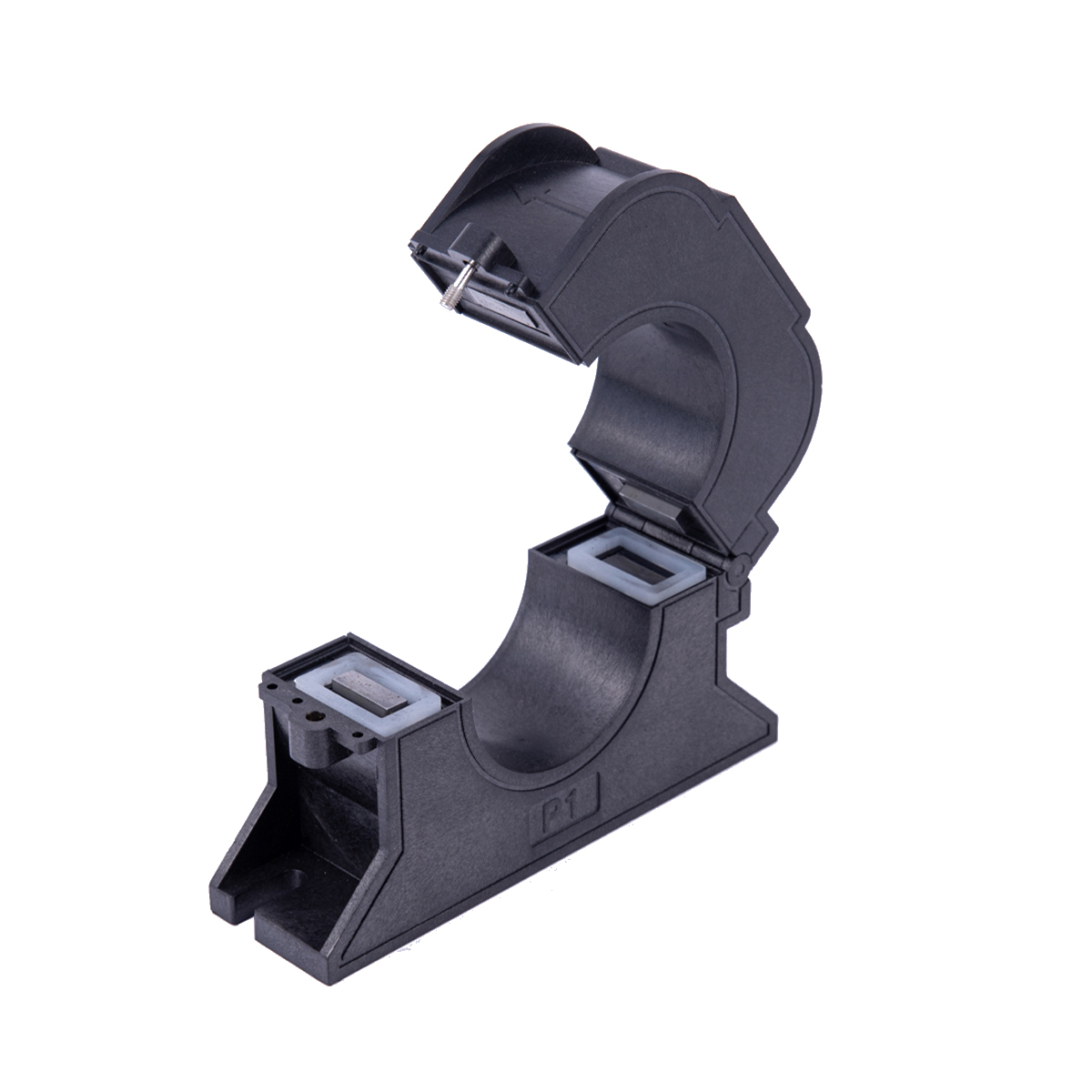

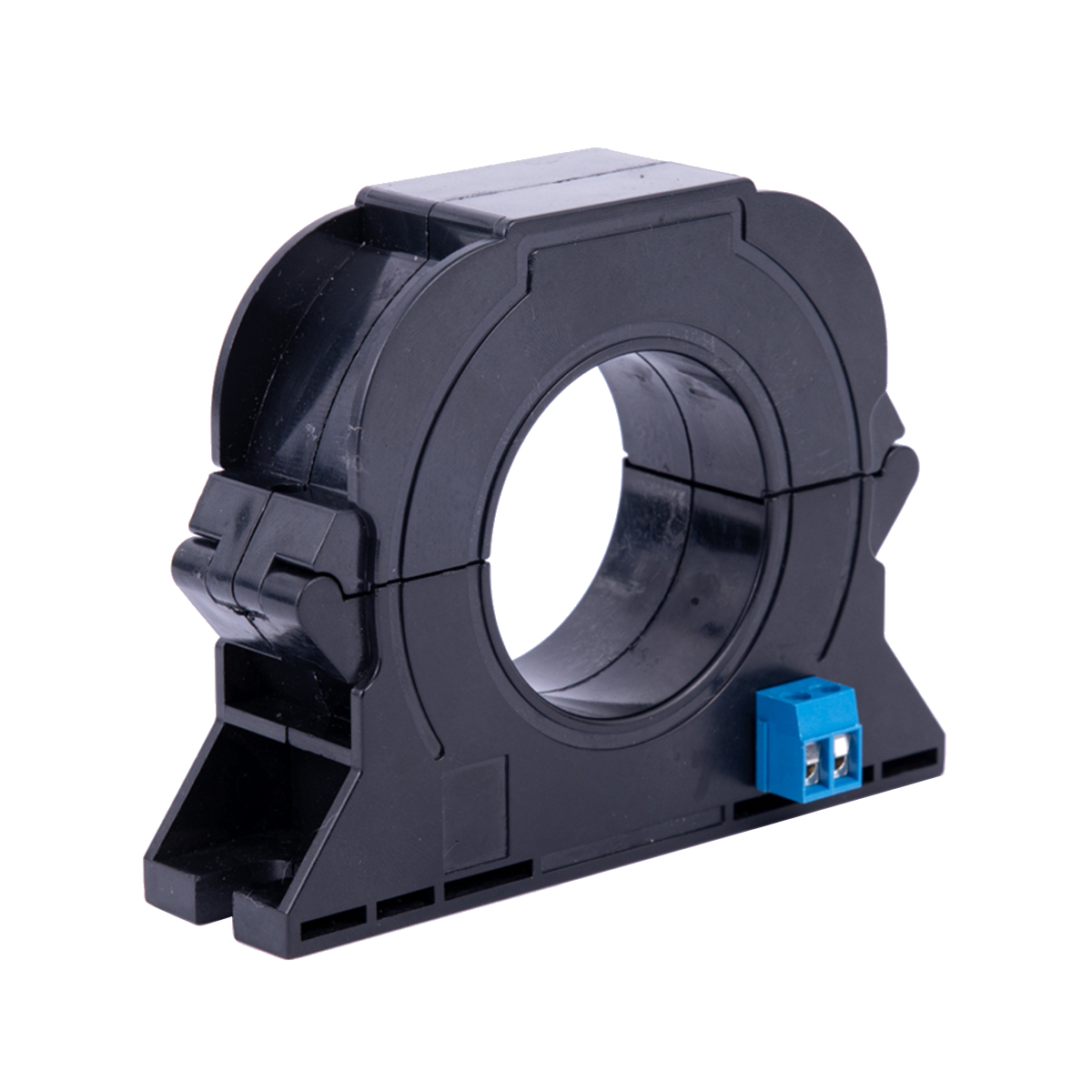

La estructura de núcleo dividido, no es necesario desconectar el circuito principal o eliminar el cable, se puede instalar rápida y fácilmente, fácil de operar;
Las piezas estructurales del devanado del núcleo magnético están fundidos con resina epoxi, y la cara del extremo de notch de núcleo de precisión maquinada garantiza un ajuste perfecto después del cierre y la buena estabilidad;
Adoptar el núcleo ultra-microcristalino de alta permeabilidad con excelentes características de linealidad y alta sensibilidad.
El producto se puede utilizar en el sistema de monitoreo eléctrico de incendios, el sistema de monitoreo de energía de equipos de incendio, proyectos de renovación de redes agrícolas, sistema de energía inteligente, sistema de conexión a tierra de corriente pequeña, protección de retransmisión electromagnética, monitoreo de protección del medio ambiente en línea, etc. Protección general de la seguridad personal y de equipos, diseño abierto y cercano para adaptarse a líneas nuevas y antiguas, reduce significativamente los costos de transformación y las pérdidas de interrupción de energía.
| ACTUACIÓN | ||||
Parámetros de rendimiento eléctrico | Temperatura de funcionamiento | -40 ℃～+70 ℃ | Humedad relativa | ≤90% |
| Nivel de voltaje | 0.4/0.66/0.72kv | Rango lineal | 5%～ 1000% | |
| Corriente de entrada nominal | 0 ～ 1a | Frecuencia nominal | 50/60Hz | |
| Salida nominal | 0 ～ 0.25MA o 0 ～ 1V | Voltaje de soporte de frecuencia de potencia | 3kV/min | |
| Clase de precisión | 0.5、1.0 | Aislamiento estridente | 1000MΩ/500V/min | |
Parámetros de la estructura mecánica | Concha y esqueleto | PBT/PC Flame Retardante Grado 94-V0 | Método de salida | Líneas envasadas |
Material de núcleo de hierro | Nanocristalino | Estructura de núcleo dividido | '304 ' FIJA CON TORNILLO INSARIO | |
| Sellado y llenado | Resina epoxídica | Plan de construcción | Fijación de tornillo de montaje en la base | |
| Modelo de producto no. | Entrada nominal | Salida nominal | Clase de precisión | Dimensiones (mm) | |||||
| D | L | W | H | J | K | ||||
| TRAK-30B | 0 ～ 1a | 0 ～ 1a (0.5 mA) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| TRAK-45B | 45 | 116 | 33 | 86 | 92 | M5 | |||
| TRAK-65B | 65 | 130 | 33 | 105 | 110 | M6 | |||
| TRAK-80B | 80 | 160 | 33 | 128 | 143 | M6 | |||
| Trak-100B | 100 | 188 | 33 | 154 | 178 | M6 | |||
El cable vivo y el cable neutral deben pasar a través del orificio del núcleo del transformador al mismo tiempo;
Antes de que se cierre el núcleo de hierro, asegúrese de que la cara final de la incisión esté limpia, libre de manchas e impurezas;
Use una llave de torque (eléctrica/neumática) cuando apriete los tornillos y coloque el par en un rango razonable.
Se puede utilizar para un pequeño sistema de conexión a tierra de corriente, sistema de fuga de incendio, detección de desequilibrio de corriente trifásica y otro monitoreo y protección de corriente del equipo, proporcionando una detección de corriente de alta precisión para todo tipo de equipos eléctricos para realizar una protección rápida contra fallas como sobrecarga y cortocircuito.
Encerrado por resina epoxi, buen rendimiento sísmico
Método de perforación, el diámetro del orificio es de φ12 mm-φ260 mm, lo cual es conveniente para la instalación de la barra colectiva
material de permeabilidad magnética con un amplio rango de medición
Corriente de entrada primaria : IIN : 0-5A
Corriente de salida secundaria IO : 0-10MA
No linealidad : Precisión <± 0.2% ;
Error de fase <± 15 '
Frecuencia : 45-1500Hz
Resistencia de aislamiento : > 500m Ω
Frequency de frecuencia de resistencia : > 3kV
La estructura de núcleo dividido, no es necesario desconectar el circuito principal o eliminar el cable, se puede instalar rápida y fácilmente, fácil de operar;
Las piezas estructurales del devanado del núcleo magnético están fundidos con resina epoxi, y la cara del extremo de notch de núcleo de precisión maquinada garantiza un ajuste perfecto después del cierre y la buena estabilidad;
Adoptar el núcleo ultra-microcristalino de alta permeabilidad con excelentes características de linealidad y alta sensibilidad.
El producto se puede utilizar en el sistema de monitoreo eléctrico de incendios, el sistema de monitoreo de energía de equipos de incendio, proyectos de renovación de redes agrícolas, sistema de energía inteligente, sistema de conexión a tierra de corriente pequeña, protección de retransmisión electromagnética, monitoreo de protección del medio ambiente en línea, etc. Protección general de la seguridad personal y de equipos, diseño abierto y cercano para adaptarse a líneas nuevas y antiguas, reduce significativamente los costos de transformación y las pérdidas de interrupción de energía.
| ACTUACIÓN | ||||
Parámetros de rendimiento eléctrico | Temperatura de funcionamiento | -40 ℃～+70 ℃ | Humedad relativa | ≤90% |
| Nivel de voltaje | 0.4/0.66/0.72kv | Rango lineal | 5%～ 1000% | |
| Corriente de entrada nominal | 0 ～ 1a | Frecuencia nominal | 50/60Hz | |
| Salida nominal | 0 ～ 0.25MA o 0 ～ 1V | Voltaje de soporte de frecuencia de potencia | 3kV/min | |
| Clase de precisión | 0.5、1.0 | Aislamiento estridente | 1000MΩ/500V/min | |
Parámetros de la estructura mecánica | Concha y esqueleto | PBT/PC Flame Retardante Grado 94-V0 | Método de salida | Líneas envasadas |
Material de núcleo de hierro | Nanocristalino | Estructura de núcleo dividido | '304 ' FIJA CON TORNILLO INSARIO | |
| Sellado y llenado | Resina epoxídica | Plan de construcción | Fijación de tornillo de montaje en la base | |
| Modelo de producto no. | Entrada nominal | Salida nominal | Clase de precisión | Dimensiones (mm) | |||||
| D | L | W | H | J | K | ||||
| TRAK-30B | 0 ～ 1a | 0 ～ 1a (0.5 mA) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| TRAK-45B | 45 | 116 | 33 | 86 | 92 | M5 | |||
| TRAK-65B | 65 | 130 | 33 | 105 | 110 | M6 | |||
| TRAK-80B | 80 | 160 | 33 | 128 | 143 | M6 | |||
| Trak-100B | 100 | 188 | 33 | 154 | 178 | M6 | |||
El cable vivo y el cable neutral deben pasar a través del orificio del núcleo del transformador al mismo tiempo;
Antes de que se cierre el núcleo de hierro, asegúrese de que la cara final de la incisión esté limpia, libre de manchas e impurezas;
Use una llave de torque (eléctrica/neumática) cuando apriete los tornillos y coloque el par en un rango razonable.
